בדף הזה מפורטים מדדי OpenTelemetry שזמינים למעקב אחרי משאבי Config Sync.
איך Config Sync אוסף מדדים
Config Sync משתמש ב-OpenCensus כדי ליצור ולתעד מדדים, וב-OpenTelemetry כדי לייצא את המדדים שלו אל Prometheus ו-Cloud Monitoring. במדריכים הבאים מוסבר איך לייצא מדדים:
- Cloud Monitoring
- Prometheus
- מערכת מעקב בהתאמה אישית (לא מומלץ)
כדי להגדיר את OpenTelemetry Collector, Config Sync יוצר כברירת מחדל ConfigMap בשם otel-collector. הפריסה otel-collector פועלת במרחב השמות config-management-monitoring.
יצירת ה-ConfigMap otel-collector מגדירה את כלי הייצוא prometheus, שחושף נקודת קצה של מדדים לסריקה של Prometheus.
כשמריצים את Config Sync ב-GKE או בסביבת Kubernetes אחרת שהוגדרה עם פרטי כניסה של Cloud de Confiance by S3NS , Config Sync יוצר ConfigMap בשם otel-collector-google-cloud. ההגדרה
otel-collector-google-cloud מבטלת את ההגדרה ב-ConfigMap
otel-collector. Config Sync מחזיר את כל השינויים שבוצעו ב-ConfigMaps של otel-collector או otel-collector-google-cloud.
יצירת otel-collector-google-cloud ConfigMap מוסיפה גם את cloudmonitoring exporter, שמייצא ל-Cloud Monitoring, ואת kubernetes exporter, שמייצא לשירות המדדים הפנימי של Google. הכלי לייצוא kubernetes שולח מדדים אנונימיים נבחרים ל-Google כדי לעזור לשפר את Config Sync.
Cloud Monitoring מאחסן את המדדים שאתם שולחים אליו בCloud de Confiance פרויקט. הכלי לייצוא של cloudmonitoring והכלי לייצוא של kubernetes משתמשים באותו חשבון שירותCloud de Confiance by S3NS , שצריך הרשאת IAM כדי לכתוב ל-Cloud Monitoring. במאמר מתן הרשאת כתיבת מדדים ל-Cloud Monitoring מוסבר איך מגדירים את ההרשאות האלה.
מדדים של OpenTelemetry
Config Sync ו-Resource Group Controller אוספים את המדדים הבאים באמצעות OpenCensus ומפרסמים אותם דרך OpenTelemetry Collector . בעמודה Tags (תגים) מופיעים תגים ספציפיים ל-Config Sync שרלוונטיים לכל מדד. מדדים עם תגים מייצגים כמה מדידות, אחת לכל שילוב של ערכי תגים.
מדדים של Config Sync
| שם | סוג | תגים | תיאור |
|---|---|---|---|
| api_duration_seconds | הפצה | פעולה, סטטוס | התפלגות זמן האחזור של קריאות לשרת API. |
| apply_duration_seconds | הפצה | סטטוס | התפלגות זמן האחזור של החלת משאבים שהוגדרו ממקור האמת על אשכול. |
| apply_operations_total | ספירה | פעולה, סטטוס, בקר | המספר הכולל של הפעולות שבוצעו כדי לסנכרן משאבים ממקור האמת לאשכול. |
| declared_resources | ערך אחרון | מספר המשאבים המוצהרים שנותחו מ-Git. | |
| internal_errors_total | ספירה | מקור | המספר הכולל של שגיאות פנימיות שנתקל בהן Config Sync. יכול להיות שהמדד לא יופיע בתוצאות השאילתה אם לא אירעה שגיאה פנימית. |
| last_sync_timestamp | ערך אחרון | סטטוס | חותמת הזמן של הסנכרון האחרון מ-Git. |
| parser_duration_seconds | הפצה | status, trigger, source | התפלגות זמן האחזור של שלבים שונים שקשורים לסנכרון ממקור האמת לאשכול. |
| pipeline_error_observed | ערך אחרון | name, reconciler, component | הסטטוס של משאבים מותאמים אישית של RootSync ו-RepoSync. הערך 1 מציין כשל. |
| reconcile_duration_seconds | הפצה | סטטוס | התפלגות זמן האחזור של אירועי התאמה שטופלו על ידי מנהל ההתאמה. |
| reconciler_errors | ערך אחרון | component, errorclass | מספר השגיאות שנתקלו בהן במהלך סינכרון משאבים ממקור האמת לאשכול. |
| remediate_duration_seconds | הפצה | סטטוס | התפלגות השהיות של אירועי גישור של כלי התיקון. |
| resource_conflicts_total | ספירה | המספר הכולל של התנגשויות משאבים שנובעות מחוסר התאמה בין המשאבים שבמטמון לבין משאבי האשכול. יכול להיות שהמדד לא יופיע בתוצאות השאילתה אם לא היה ניגוד משאבים. | |
| resource_fights_total | ספירה | המספר הכולל של משאבים שמסונכרנים בתדירות גבוהה מדי. כל תוצאה שגבוהה מאפס מצביעה על בעיה. מידע נוסף זמין במאמר KNV2005: ResourceFightWarning. יכול להיות שהמדד לא יופיע בתוצאות השאילתה אם לא התרחש מאבק על משאבים. |
מדדים של בקר קבוצת משאבים
ה-Resource Group Controller הוא רכיב ב-Config Sync שעוקב אחרי המשאבים המנוהלים ובודק אם כל משאב מוכן או מסונכרן. המדדים הבאים זמינים:
| שם | סוג | תגים | תיאור |
|---|---|---|---|
| rg_reconcile_duration_seconds | הפצה | stallreason | התפלגות הזמן שנדרש לתיאום של ResourceGroup CR |
| resource_group_total | ערך אחרון | מספר ה-CR הנוכחי של ResourceGroup | |
| resource_count | ערך אחרון | resourcegroup | המספר הכולל של משאבים שנמצאים במעקב על ידי ResourceGroup |
| ready_resource_count | ערך אחרון | resourcegroup | המספר הכולל של משאבים מוכנים ב-ResourceGroup |
| resource_ns_count | ערך אחרון | resourcegroup | מספר מרחבי השמות שמשמשים משאבים ב-ResourceGroup |
| cluster_scoped_resource_count | ערך אחרון | resourcegroup | מספר המשאבים בהיקף אשכול ב-ResourceGroup |
| crd_count | ערך אחרון | resourcegroup | מספר ה-CRD ב-ResourceGroup |
| kcc_resource_count | ערך אחרון | resourcegroup | המספר הכולל של משאבי KCC ב-ResourceGroup |
| pipeline_error_observed | ערך אחרון | name, reconciler, component | הסטטוס של משאבים מותאמים אישית של RootSync ו-RepoSync. הערך 1 מציין כשל. |
תוויות של מדדים בסנכרון תצורות
אפשר להשתמש בתוויות של מדדים כדי לצבור נתוני מדדים ב-Cloud Monitoring וב-Prometheus. אפשר לבחור אותם מהרשימה הנפתחת 'קיבוץ לפי' במרכז הבקרה לניטור.
מידע נוסף על תווית Cloud Monitoring ותווית מדד Prometheus זמין במאמרים רכיבים של מודל המדדים ומודל הנתונים של Prometheus.
תוויות של מדדים
התוויות הבאות משמשות למדדים של Config Sync ושל Resource Group Controller, שזמינים כשמבצעים מעקב באמצעות Cloud Monitoring ו-Prometheus.
| שם | ערכים | תיאור |
|---|---|---|
operation |
יצירה, תיקון, עדכון, מחיקה | סוג הפעולה שבוצעה |
status |
הצלחה, שגיאה | סטטוס הביצוע של פעולה |
reconciler |
rootsync, reposync | הסוג של הכלי להשוואת נתונים |
source |
מנתח, כלי להשוואה, כלי לתיקון | מקור השגיאה הפנימית |
trigger |
retry, watchUpdate, managementConflict, resync, reimport | הטריגר של אירוע התאמה |
name |
שם המאחד | השם של הכלי להשוואת נתונים |
component |
ניתוח, מקור, סנכרון, עיבוד, מוכנות | שם הרכיב או השלב הנוכחי בתהליך ההתאמה |
container |
reconciler, git-sync | שם הקונטיינר |
resource |
מעבד (CPU), זיכרון | סוג המשאב |
controller |
applier, remediator | השם של בקר ב-reconciler של שורש או מרחב שמות |
type |
כל משאב Kubernetes, למשל ClusterRole, Namespace, NetworkPolicy, Role וכו'. | סוג ה-API של Kubernetes |
commit |
---- | הגיבוב של הקומיט האחרון שסונכרן |
תוויות משאבים
למדדים של Config Sync שנשלחים אל Prometheus ו-Cloud Monitoring מוגדרות תוויות המדדים הבאות כדי לזהות את ה-Pod של המקור:
| שם | תיאור |
|---|---|
k8s.node.name |
השם של הצומת שמארח Pod של Kubernetes |
k8s.pod.namespace |
מרחב השמות של ה-Pod |
k8s.pod.uid |
מזהה ה-UID של ה-Pod |
k8s.pod.ip |
כתובת ה-IP של ה-Pod |
k8s.deployment.name |
השם של הפריסה שבבעלותה נמצא ה-Pod |
למדדים של Config Sync שנשלחים אל Prometheus ו-Cloud Monitoring מ-Pods של reconciler מוגדרות גם תוויות המדדים הבאות, כדי לזהות את RootSync או RepoSync ששימשו להגדרת ה-reconciler:
| שם | תיאור |
|---|---|
configsync.sync.kind |
סוג המשאב שמגדיר את כלי ההתאמה הזה: RootSync או RepoSync |
configsync.sync.name |
השם של RootSync או RepoSync שמגדיר את הכלי הזה להשוואת נתונים |
configsync.sync.namespace |
מרחב השמות של RootSync או RepoSync שמגדיר את כלי ההתאמה הזה |
תוויות משאבים ב-Cloud Monitoring
תוויות משאבים ב-Cloud Monitoring משמשות לאינדוקס מדדים באחסון, ולכן ההשפעה שלהן על העוצמה (cardinality) זניחה, בניגוד לתוויות מדדים, שבהן העוצמה היא בעיה משמעותית שמשפיעה על הביצועים. מידע נוסף מופיע במאמר סוגי המשאבים במעקב.
סוג המשאב k8s_container מגדיר את תוויות המשאב הבאות כדי לזהות את מאגר התגים של המקור:
| שם | תיאור |
|---|---|
container_name |
שם הקונטיינר |
pod_name |
שם ה-Pod |
namespace_name |
מרחב השמות של ה-Pod |
location |
האזור או התחום של האשכול שמארח את הצומת |
cluster_name |
השם של האשכול שמארח את הצומת |
project |
מזהה הפרויקט שמארח את האשכול |
הגדרת סינון של מדדים מותאמים אישית
אתם יכולים לשנות את המדדים המותאמים אישית ש-Config Sync מייצא ל-Prometheus, ל-Cloud Monitoring ולשירות המעקב הפנימי של Google. אפשר לשנות את המדדים המותאמים אישית כדי לכוונן את המדדים הכלולים או להגדיר מערכות בק-אנד שונות.
כדי לשנות מדדים מותאמים אישית, יוצרים ConfigMap בשם otel-collector-custom ואז עורכים אותו. השימוש ב-ConfigMap הזה מבטיח ש-Config Sync לא יבטל את השינויים שביצעתם. אם משנים את ה-ConfigMaps של otel-collector או otel-collector-google-cloud, Config Sync מחזיר את השינויים למצב הקודם.
דוגמאות לאופן ההתאמה של ConfigMap מופיעות במאמר Custom Metric Filtering במסמכי התיעוד של Config Sync בקוד פתוח.

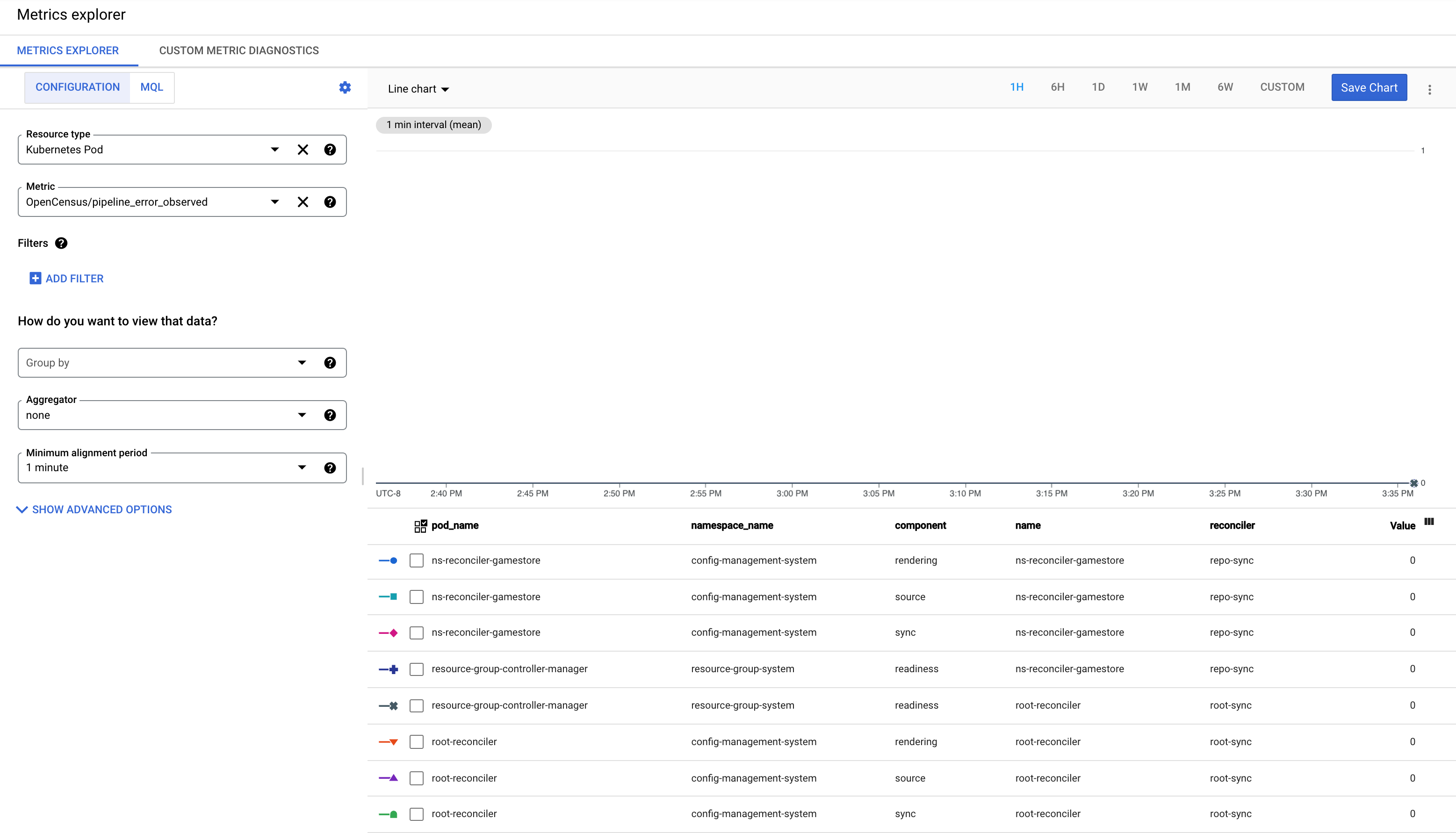

הסבר על המדד pipeline_error_observed
המדד pipeline_error_observed עוזר לכם לזהות במהירות CR של RepoSync או RootSync שלא מסונכרנים או שמכילים משאבים שלא הותאמו למצב הרצוי.
כדי שהסנכרון באמצעות RootSync או RepoSync יצליח, המדדים עם כל הרכיבים (
rendering, source, sync, readiness) צריכים להיות עם הערך 0.
אם הקומיט האחרון נכשל בעיבוד האוטומטי, המדד עם הרכיב
renderingיקבל את הערך 1.אם מתרחשת שגיאה במהלך הוצאת הקומיט האחרון או אם הקומיט האחרון מכיל הגדרה לא חוקית, המדד עם הרכיב
sourceיקבל את הערך 1.אם לא ניתן להחיל משאב על האשכול, המדד עם הרכיב
syncיקבל את הערך 1.כשמחילים משאב, אבל הוא לא מגיע למצב הרצוי, המדד עם הרכיב
readinessנצפה עם הערך 1. לדוגמה, פריסה מוחלת על האשכול, אבל ה-Pods התואמים לא נוצרים בהצלחה.
