Personaliza el tráfico de GKE Gateway con Service Extensions

En esta página, se describe cómo Google Kubernetes Engine (GKE) usa Service Extensions para agregar lógica personalizada a Cloud Load Balancing.

Esta página está dirigida a los administradores de cuentas y de identidades de GKE, y a los desarrolladores que necesitan configurar lógica personalizada de administración del tráfico con Service Extensions.

Antes de leer esta página, asegúrate de estar familiarizado con los siguientes temas:

Descripción general

GKE usa Service Extensions para agregar lógica personalizada a Cloud Load Balancing. Puedes usar Service Extensions para tareas como la división avanzada del tráfico, la autenticación personalizada o el registro de solicitudes.

El controlador de GKE Gateway admite las siguientes extensiones de servicio:

  • GCPRoutingExtension: Esta extensión agrega lógica personalizada a Cloud Load Balancing para controlar el enrutamiento del tráfico.
  • GCPTrafficExtension: Esta extensión inserta lógica personalizada en Cloud Load Balancing para modificar el tráfico. Esta lógica se aplica al tráfico después de que se selecciona el servicio. El balanceador de cargas puede agregar o cambiar los encabezados y las cargas útiles de las solicitudes y respuestas HTTP. GCPTrafficExtension no afecta la selección de servicios ni las políticas de seguridad de los servicios.
  • GCPEdgeExtension: Esta extensión te permite influir en la selección del servicio de backend y en las claves de caché de Cloud CDN modificando los encabezados de la solicitud. Solo se admite para los balanceadores de cargas administrados externos globales.
  • GCPAuthzExtension: Esta extensión te permite delegar decisiones de autorización a un motor de autorización personalizado o de terceros (como un firewall de aplicación web externo) o a Identity-Aware Proxy. Esta extensión se usa con un recurso GCPAuthzPolicy, que aplica el control de acceso al tráfico que ingresa a la puerta de enlace y dicta cuándo debe ocurrir la llamada externa a la extensión.

Una extensión se adjunta a una puerta de enlace. En el caso de una puerta de enlace de un solo clúster, la extensión hace referencia a un recurso Service, un recurso GCPWasmPlugin o un recurso GoogleAPIServiceName. En el caso de una puerta de enlace de varios clústeres, la extensión hace referencia a un recurso ServiceImport o a un recurso GoogleAPIServiceName.

  • Hacer referencia a un recurso Service o a un recurso ServiceImport: En este modelo, implementas tu lógica personalizada como una aplicación de backend independiente, expuesta como un Service de Kubernetes. El balanceador de cargas realiza una llamada externa a este servicio para procesar el tráfico. Este enfoque es versátil y te permite implementar lógica de enrutamiento personalizada o manipular el tráfico, como modificar encabezados o inspeccionar cargas útiles.

  • Haz referencia a un recurso de GCPWasmPlugin: Para casos de uso de alto rendimiento, puedes insertar lógica personalizada escrita por el usuario directamente en la ruta de datos del balanceador de cargasCloud de Confiance by S3NS con un módulo de WebAssembly (Wasm). Defines un recurso GCPWasmPlugin que apunta a la imagen de tu módulo Wasm en Artifact Registry. Este método solo se usa con los recursos de GCPTrafficExtension y GCPEdgeExtension, y con un balanceador de cargas de aplicaciones externo global.

  • Hacer referencia a un servicio de la API de Google: También puedes hacer referencia a un servicio de la API de Google directamente usando el campo googleAPIServiceName dentro de un GCPTrafficExtension o GCPAuthzExtension.

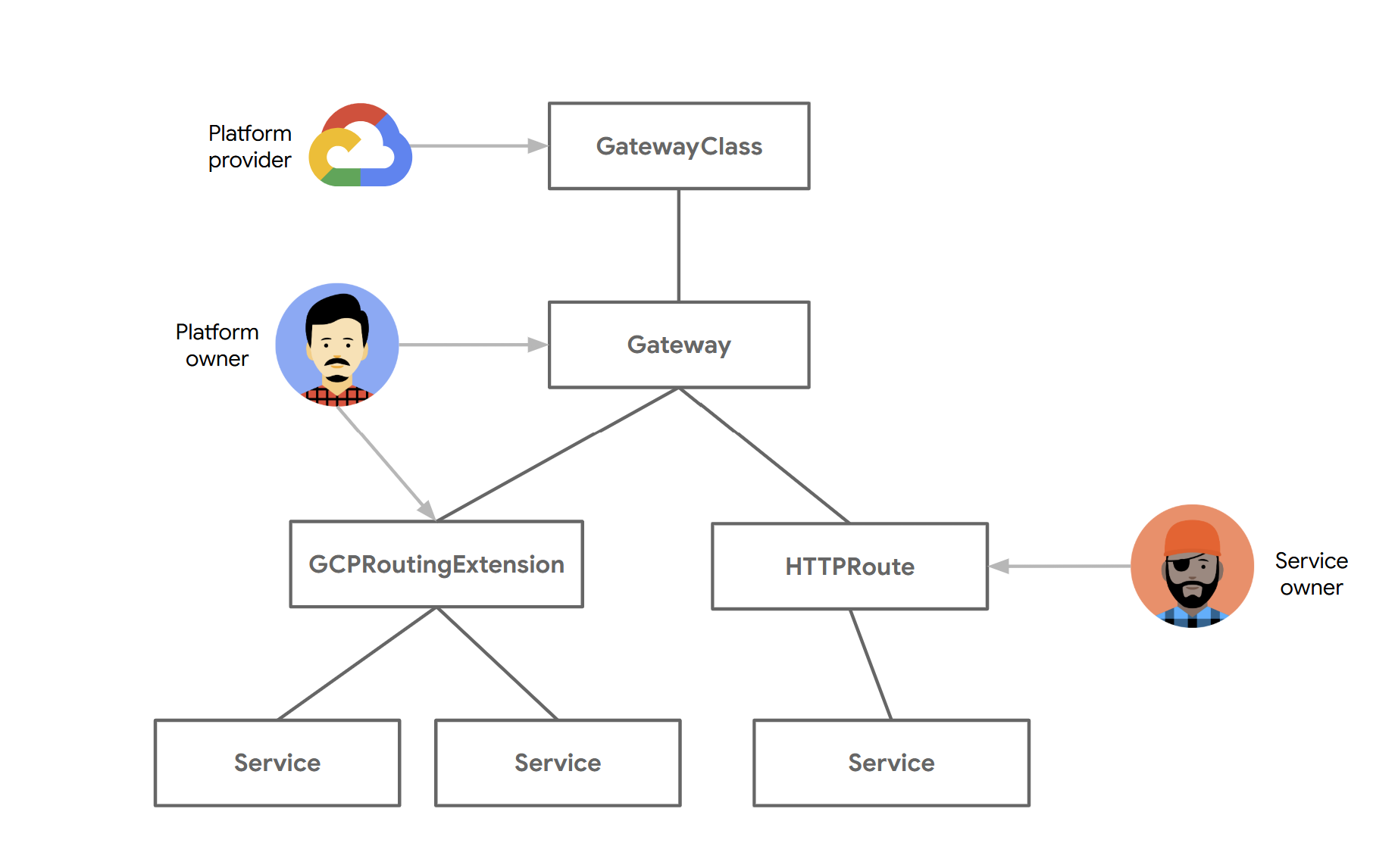

En el siguiente diagrama, el recurso GCPRoutingExtension se adjunta a una puerta de enlace y hace referencia a varios servicios. La extensión controla el enrutamiento del tráfico a los Servicios.

El recurso GCPRoutingExtension se adjunta a una puerta de enlace y hace referencia a un servicio. La extensión controla el enrutamiento del tráfico.
Figura: Cómo funciona GCPRoutingExtension con Gateways

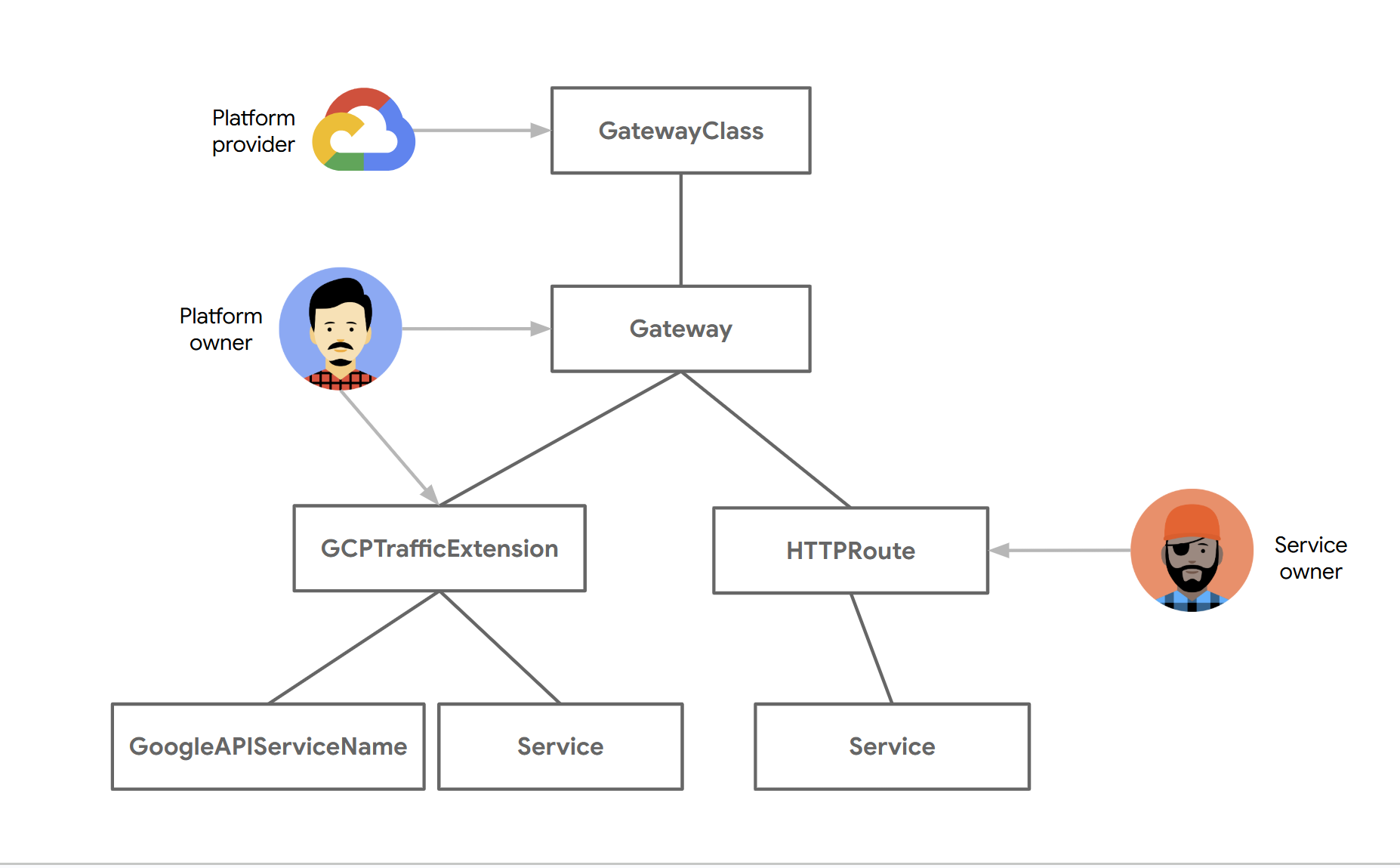

En el siguiente diagrama, el recurso GCPTrafficExtension está adjunto a una puerta de enlace y hace referencia a un servicio, a un GoogleAPIServiceName o a un GCPWasmPlugin. La extensión cambia los encabezados y las cargas útiles de las solicitudes y respuestas.

El recurso GCPTrafficExtension se adjunta a una puerta de enlace y hace referencia a un servicio, a un GoogleAPIServiceName o a un GCPWasmPlugin. La extensión cambia los encabezados y las cargas útiles de las solicitudes y respuestas.
Figura: Cómo funciona GCPTrafficExtension con las Gateways

Antes de comenzar

Antes de comenzar, asegúrate de haber realizado las siguientes tareas:

  • Habilita la API de Google Kubernetes Engine.
    • Habilitar la API de Google Kubernetes Engine
  • Si deseas usar Google Cloud CLI para esta tarea, instala y, luego, inicializa gcloud CLI. Si ya instalaste la gcloud CLI, ejecuta el comando gcloud components update para obtener la versión más reciente. Es posible que las versiones anteriores de gcloud CLI no admitan la ejecución de los comandos que se indican en este documento.

Requisitos del controlador de la puerta de enlace de GKE

  • Tu clúster debe usar la versión 1.33 de GKE o una posterior.
  • Para usar GCPWasmPlugin, tu clúster debe usar la versión 1.33.3 de GKE o una posterior.
  • Para usar el recurso ServiceImport, tu clúster debe usar la versión 1.24.3 de GKE o una posterior.
  • Debes tener un recurso de Gateway configurado para una puerta de enlace interna de varios clústeres. Este recurso puede ser un balanceador de cargas de aplicaciones externo global, un balanceador de cargas de aplicaciones interno entre regiones, un balanceador de cargas de aplicaciones externo regional o una puerta de enlace del balanceador de cargas de aplicaciones interno regional.
  • Tu clúster debe tener habilitada la API de Gateway.
  • Debes tener un recurso de Gateway configurado. Este recurso puede ser un balanceador de cargas de aplicaciones externo global, un balanceador de cargas de aplicaciones externo regional o una puerta de enlace del balanceador de cargas de aplicaciones interno regional. Si usas un recurso GCPWasmPlugin, solo debes implementar una puerta de enlace del balanceador de cargas de aplicaciones externo global.
  • Debes tener configurado un recurso HTTPRoute.

Restricciones y limitaciones

En la siguiente tabla, se enumeran las restricciones asociadas con la configuración de las extensiones de Gateway Service en GKE:

Categoría Restricciones y limitaciones
Balanceador de cargas La extensión GCPRoutingExtension es compatible con los siguientes balanceadores de cargas:
  • Balanceador de cargas de aplicaciones externo regional (clase de puerta de enlace gke-l7-regional-external-managed)
  • Balanceador de cargas de aplicaciones externo regional (clase de puerta de enlace gke-l7-regional-external-managed-mc)
  • Balanceador de cargas de aplicaciones interno regional (clase de puerta de enlace gke-l7-rilb)
  • Balanceador de cargas de aplicaciones interno regional (clase de puerta de enlace gke-l7-rilb-mc)
  • Balanceador de cargas de aplicaciones interno entre regiones (clase Gateway gke-l7-cross-regional-internal-managed-mc)
La extensión GCPTrafficExtension es compatible con los siguientes balanceadores de cargas:
  • Balanceador de cargas de aplicaciones externo regional (clase de puerta de enlace gke-l7-regional-external-managed)
  • Balanceador de cargas de aplicaciones externo regional (clase de puerta de enlace gke-l7-regional-external-managed-mc)
  • Balanceador de cargas de aplicaciones interno regional (clase de puerta de enlace gke-l7-rilb)
  • Balanceador de cargas de aplicaciones interno regional (clase de puerta de enlace gke-l7-rilb-mc)
  • Balanceador de cargas de aplicaciones externo global (clase de puerta de enlace gke-l7-global-external-managed)
  • Balanceador de cargas de aplicaciones externo global (clase de puerta de enlace gke-l7-global-external-managed-mc)
  • Balanceador de cargas de aplicaciones interno entre regiones (clase Gateway gke-l7-cross-regional-internal-managed-mc)
La extensión GCPEdgeExtension es compatible exclusivamente con el balanceador de cargas externo administrado global (clase de puerta de enlace gke-l7-global-external-managed).
Cadena y especificación de la extensión
  • En el caso de un GCPTrafficExtension, cada ExtensionChain puede tener un máximo de 3 Extensions.
  • En el caso de GCPRoutingExtension y GCPEdgeExtension, cada ExtensionChain se limita a 1 Extension.
  • Todos los tipos de extensiones (Tráfico, Enrutamiento y Borde) pueden tener un máximo de 5 ExtensionChains por recurso.
Tiempo de espera
  • El tiempo de espera de cada mensaje individual en la transmisión dentro de una extensión debe ser de entre 10 y 10,000 milisegundos. El tiempo de espera predeterminado es de un segundo.
MatchCondition
  • Cada MatchCondition dentro de un ExtensionChain está limitado a un máximo de 10 CELExpressions.
  • La cadena MatchCondition resultante que se envía a GCE tiene un límite de 512 caracteres.
  • La cadena CELMatcher dentro de un CELExpression tiene una longitud máxima de 512 caracteres.
  • Para GCPEdgeExtension:
    • No se admiten los atributos de respuesta (por ejemplo, response.code) en CELMatcher.
    • Entre los atributos de solicitud no admitidos, se incluyen backend_service_name y backend_service_project_number.
    • La cantidad de expresiones regulares se limita a 1.
  • En CELExpression, solo se admite el campo backendRefs de tipo Service o ServiceImport.
  • No se admite el campo backendRefs con los campos gke-l7-global-external-managed y gke-l7-global-external-managed-mc Gateway Classes.
Encabezado
  • La lista ForwardHeaders en un Extension puede contener un máximo de 50 nombres de encabezados HTTP.
Metadatos
  • El mapa Metadata en un Extension puede tener un máximo de 16 propiedades.
  • Las claves del mapa Metadata deben tener entre 1 y 63 caracteres.
  • Los valores dentro del mapa Metadata deben tener entre 1 y 1,023 caracteres.
Evento
  • SupportedEvents es obligatorio para un GCPTrafficExtension.
  • SupportedEvents es opcional para un GCPRoutingExtension.
  • En el caso de GCPEdgeExtension, la lista SupportedEvents debe contener solo RequestHeaders.
  • Si no se especifica, se supone que el evento RequestHeaders es compatible.
RequestBodySendMode
  • El RequestBodySendMode solo se puede usar con backendRefs de tipo Service o ServiceImport.
  • El RequestBodySendMode solo se puede establecer si el SupportedEvents incluye RequestBody.
  • Si SupportedEvents incluye RequestBody, pero RequestBodySendMode no está configurado, se usa el valor predeterminado Streamed.
  • Si RequestBodySendMode se establece en FullDuplexStreamed, SupportedEvents debe incluir RequestBody y RequestTrailers.
  • En el caso de GCPTrafficExtension, solo se admite FullDuplexStreamed.
ResponseBodySendMode
  • El campo ResponseBodySendMode solo se admite para GCPTrafficExtension.
  • El ResponseBodySendMode solo se puede usar con backendRefs de tipo Service o ServiceImport.
  • El campo solo se puede establecer si SupportedEvents incluye ResponseBody.
  • Si SupportedEvents incluye ResponseBody, pero ResponseBodySendMode no está configurado, se usa el valor predeterminado Streamed.
  • Cuando este campo se establece en FullDuplexStreamed, SupportedEvents debe incluir ResponseBody y ResponseTrailers.
Referencias de recursos
  • En el caso de GCPEdgeExtension, el único tipo de backend admitido es GCPWasmPlugin.
  • El campo googleAPIServiceName no es compatible con GCPEdgeExtension.
  • La puerta de enlace, la extensión de Edge y el complemento deben residir en el mismo espacio de nombres.
GCPWasmPlugin
  • El campo GCPWasmPlugin solo es compatible con GCPTrafficExtension y GCPEdgeExtension.
  • Las extensiones con GCPWasmPlugin no admiten los siguientes campos:
    • authority
    • timeout
    • metadata
    • requestBodySendMode
    • responseBodySendMode
  • Las extensiones con compatibilidad con GCPWasmPlugin solo admiten eventos RequestHeaders, RequestBody, ResponseHeaders y ResponseBody.
GCPAuthzPolicy y GCPAuthzExtension
  • Para una puerta de enlace determinada, solo puede haber una política de autorización con una acción CUSTOM.
  • Una política de autorización con una acción CUSTOM se limita a exactamente una extensión personalizada.
  • Puedes tener un máximo de cinco políticas de autorización a nivel del recurso por puerta de enlace.
  • Tienes un límite de 10 recursos de GCPAuthzExtension y 10 recursos de GCPAuthzPolicy por proyecto.
  • Un solo recurso de GCPAuthzPolicy puede apuntar a hasta 100 reglas de reenvío.
  • La puerta de enlace, GCPAuthzPolicy y GCPAuthzExtension deben residir en el mismo espacio de nombres. No se permiten las referencias entre espacios de nombres.
  • GCPAuthzExtension no puede influir en la selección del servicio de backend.
  • GCPAuthzExtension solo recibe los encabezados de la solicitud, no el cuerpo ni ninguna parte de la respuesta.
  • IAP solo es compatible con los balanceadores de cargas regionales con GCPAuthzExtension.
  • Cuando usas IAP con GCPAuthzExtension, no se pueden establecer permisos de IAM en la regla de reenvío. Solo se permiten permisos a nivel del proyecto o de la organización. Para obtener más información, consulta Cómo aplicar permisos a los recursos.
googleAPIServiceName
  • El campo googleAPIServiceName es compatible con GCPTrafficExtension y GCPAuthzExtension.
  • No se debe establecer authority si se establece googleAPIServiceName.
  • Se puede establecer exactamente uno de backendRef o googleAPIServiceName para una extensión.
backendRef Cuando haces referencia a un Servicio que usa backendRef en una extensión, debes cumplir con las siguientes condiciones:
  • Debe usar HTTP/2 como su appProtocol.
  • Debe estar en el mismo espacio de nombres que la extensión y la puerta de enlace a la que hace referencia la extensión.
  • No se puede usar IAP.
  • No se pueden usar las políticas de seguridad de Google Cloud Armor.
  • No se puede usar Cloud CDN.
  • Se debe establecer exactamente uno de los campos backendRef o googleAPIServiceName para un Extension.
  • Se debe establecer authority si se establece backendRef y kind es Service.
observabilityMode El campo observabilityMode se puede establecer en el Extension con las siguientes limitaciones:
  • Es compatible con clústeres de GKE en la versión 1.35.0-gke.3047000 o versiones posteriores.
  • Es compatible con los recursos GCPTrafficExtension y GCPRoutingExtension conectados a puertas de enlace con clases de puerta de enlace regionales.
  • La opción observabilityMode habilitada solo se admite cuando los campos requestBodySendMode y responseBodySendMode no están configurados o están configurados como Streamed.

Referencia a un servicio

En Service Extensions, puedes hacer referencia a un servicio que aloja la lógica personalizada que deseas que ejecute el balanceador de cargas. Las puertas de enlace no tienen Service Extensions de forma predeterminada.

Para configurar las extensiones de servicio de GKE, sigue estos pasos:

  1. Implementa un servicio de devolución de llamada de backend: Crea un servicio de Kubernetes que represente el servicio de backend para la ejecución de lógica personalizada. El balanceador de cargas invoca este servicio.

  2. Configura Service Extensions: Usa la extensión adecuada según el tipo de balanceador de cargas.

    1. GCPRoutingExtension para Gateways regionales: Usa esta extensión para el balanceador de cargas de aplicaciones externo regional y el balanceador de cargas de aplicaciones interno regional para implementar lógica de enrutamiento personalizada dentro de la región.

    2. GCPTrafficExtension para puertas de enlace externas globales, externas regionales e internas: Usa esta extensión para el balanceador de cargas de aplicaciones externo global, el balanceador de cargas de aplicaciones externo regional y el balanceador de cargas de aplicaciones interno regional para realizar la manipulación del tráfico, como la modificación de encabezados o la inspección de cargas útiles, en varios tipos de balanceadores de cargas.

Implementa un servicio de llamada externa de backend

Un servicio de devolución de llamada implementa lógica personalizada para las extensiones de servicio de Gateway en GKE. La puerta de enlace invoca estas aplicaciones de backend, según las configuraciones de GCPTrafficExtension o GCPRoutingExtension, para modificar o enrutar el tráfico.

Implementas un servicio de llamada para agregar lógica personalizada a tu puerta de enlace. Este servicio independiente controla el procesamiento personalizado, como la manipulación de encabezados, las transformaciones de cargas útiles o el enrutamiento del tráfico.

Para implementar un servicio que pueda funcionar como un texto destacado para tu puerta de enlace, sigue estos pasos:

  1. (Opcional) Crea un secreto para TLS: Este comando crea un secreto de Kubernetes de tipo TLS que contiene tu certificado TLS y tu clave privada.

    Para crear el secreto de TLS para tu servicio de devolución de llamada, reemplaza lo siguiente:

    • SECRET_NAME: El nombre secreto de tu servicio de texto destacado
    • path-to-cert: las rutas de acceso a tu certificado
    • path-to-key: Las rutas de acceso a tu clave

  2. Para verificar que se haya agregado el secreto, ejecuta el siguiente comando:

    kubectl get secrets SECRET_NAME

    Reemplaza SECRET_NAME por el nombre secreto de tu servicio de llamada.

    El resultado debería ser similar al siguiente ejemplo:

    NAME            TYPE                DATA   AGE
SECRET_NAME     kubernetes.io/tls   2      12s

  3. Define los recursos de Deployment y Service.

    Debes definir lo siguiente:

    • Deployment: Para administrar los Pods de la aplicación que contienen la lógica personalizada de tus Service Extensions.
    • Service: Para exponer los pods de la aplicación que administra la Deployment como un servicio de red.

    1. Crea un manifiesto de muestra extension-service-app.yaml que tenga definiciones de Deployment y Service:

      apiVersion: apps/v1
kind: Deployment
metadata:
  name: extension-service-app
spec:
  selector:
    matchLabels:
      app: store
  replicas: 1
  template:
    metadata:
      labels:
        app: store
    spec:
      containers:
      - name: serviceextensions
        image: us-docker.pkg.dev/service-extensions-samples/callouts/python-example-basic:public-image-e42d951
        ports:
        - containerPort: 8080
        - containerPort: 443
        volumeMounts:
        - name: certs
          mountPath: "/etc/certs/"
          readOnly: true
        env:
        - name: POD_NAME
          valueFrom:
            fieldRef:
              fieldPath: metadata.name
        - name: NAMESPACE
          valueFrom:
            fieldRef:
              fieldPath: metadata.namespace
        - name: TLS_SERVER_CERT_PATH
          value: "/etc/certs/path-to-cert"
        - name: TLS_SERVER_PRIVKEY
          value: "/etc/certs/path-to-key"
        resources:
          requests:
            cpu: 10m
      volumes:
      - name: certs
        secret:
          secretName: SECRET_NAME
          optional: false
---
apiVersion: v1
kind: Service
metadata:
  name: extension-service
spec:
  ports:
  - port: 443
    targetPort: 443
    appProtocol: HTTP2
  selector:
    app: store

      Reemplaza lo siguiente:

      • POD_NAME: es el nombre del Pod.
      • SECRET_NAME: Es el nombre secreto de tu servicio de texto destacado.
      • TLS_SERVER_CERT_PATH: Es la ruta de acceso al certificado del servidor TLS dentro del Pod.
      • TLS_SERVER_PRIVKEY: Es la ruta de acceso a la clave privada del servidor TLS dentro del Pod.

    2. Aplica el manifiesto extension-service-app.yaml:

      kubectl apply -f extension-service-app.yaml

  4. Verifica la configuración:

    1. Verifica que la aplicación se haya implementado:

      kubectl get pod --selector app=store

      Después de que la aplicación comienza a ejecutarse, el resultado es similar al siguiente:

      NAME                                     READY   STATUS    RESTARTS   AGE
extension-service-app-85f466bc9b-b5mf4   1/1     Running   0          7s

    2. Verifica que se haya implementado el servicio:

      kubectl get service extension-service

      El resultado es similar al siguiente, que muestra un objeto Service para cada Deployment de la tienda:

      NAME                TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)   AGE
extension-service   ClusterIP   34.118.225.9   <none>        443/TCP   2m40s

Configura las extensiones de servicio

Puedes configurar un GCPRoutingExtension o un GCPTrafficExtension para personalizar tu flujo de tráfico.

Configura GCPRoutingExtension para las puertas de enlace regionales

Puedes redirigir el tráfico con un GCPRoutingExtension. Para configurar un GCPRoutingExtension, actualiza el HTTPRoute para especificar las solicitudes del host service-extensions.com.

  1. Actualiza HTTPRoute. Modifica tu HTTPRoute para incluir nombres de host o rutas de acceso que activarán la extensión de enrutamiento.

    1. Guarda el siguiente manifiesto de muestra como el archivo store-route.yaml:

      kind: HTTPRoute
apiVersion: gateway.networking.k8s.io/v1
metadata:
  name: store
spec:
  parentRefs:
  - kind: Gateway
    name:GATEWAY_NAME
  hostnames:
  - "store.example.com"
  - "service-extensions.example.com"
  rules:
  - backendRefs:
    - name: store-v1
      port: 8080
  - matches:
    - headers:
      - name: env
        value: canary
    backendRefs:
    - name: store-v2
      port: 8080
  - matches:
    - path:
        value: /de
    backendRefs:
    - name: store-german
      port: 8080

      Reemplaza GATEWAY_NAME por el nombre de tu puerta de enlace.

    2. Aplica el manifiesto store-route.yaml:

      kubectl apply -f store-route.yaml

  2. Define el GCPRoutingExtension.

    1. Guarda la configuración de GCPRoutingExtension en el archivo gcp-routing-extension.yaml de muestra:

      kind: GCPRoutingExtension
apiVersion: networking.gke.io/v1
metadata:
  name: my-gateway-extension
  namespace: default
spec:
  targetRefs:
  - group: "gateway.networking.k8s.io"
    kind: Gateway
    name: GATEWAY_NAME
  extensionChains:
  - name: chain1
    matchCondition:
      celExpressions:
      - celMatcher: request.path.contains("serviceextensions")
    extensions:
    - name: ext1
      authority: "myext.com"
      timeout: 1s
      backendRef:
        group: ""
        kind: Service
        name: extension-service
        port: 443

      Reemplaza GATEWAY_NAME por el nombre de tu puerta de enlace.

    2. Aplica el manifiesto de muestra a tu clúster:

      kubectl apply -f gcp-routing-extension.yaml

  3. Verifica la configuración de GCPRoutingExtension y su vinculación a Gateway.

    1. Verifica la implementación de GCPRoutingExtension:

      kubectl describe gcproutingextension my-gateway-extension

      El resultado es similar a lo siguiente:

      Name:         my-gateway-extension
Namespace:    default
Labels:       <none>
Annotations:  <none>
API Version:  networking.gke.io/v1
Kind:         GCPRoutingExtension
Metadata:
  Creation Timestamp:  2025-03-02T17:12:30Z
  Generation:        1
  Resource Version:  31283253
  UID:               ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
Spec:
  Extension Chains:
    Extensions:
      Authority:    myext.com
      Backend Ref:
        Group:
        Kind: Service
        Name: extension-service
        Port: 443
      Name:       ext1
      Timeout:    1s
    Match Condition:
      Cel Expressions:
        Cel Matcher: request.path.contains("serviceextensions")
    Name:  chain1
  Target Refs:
    Group: gateway.networking.k8s.io
    Kind: Gateway
    Name: GATEWAY_NAME
Events:  <none>

      El resultado muestra los detalles de GCPRoutingExtension, que se llama my-gateway-extension, dentro del espacio de nombres predeterminado. El resultado muestra el campo Spec, que contiene la definición de cómo debe comportarse la extensión.

    2. Verifica la vinculación de la puerta de enlace:

      1. Confirma que la extensión GCPRoutingExtension esté vinculada a la puerta de enlace. Esto puede tardar algunos minutos:

        kubectl describe gateway GATEWAY_NAME

        Reemplaza GATEWAY_NAME por el nombre de tu puerta de enlace.

        El resultado es similar a lo siguiente:

        Name:         GATEWAY_NAME
Namespace:    default
Labels:       none
Annotations:  networking.gke.io/addresses: /projects/1234567890/regions/us-central1/addresses/test-hgbk-default-internal-http-5ypwen3x2gcr
              networking.gke.io/backend-services:
                /projects/1234567890/regions/us-central1/backendServices/test-hgbk-default-extension-service-443-rduk21fwhoj0, /projects/1234567890/re...
              networking.gke.io/firewalls: /projects/1234567890/global/firewalls/test-hgbk-l7-default-us-central1
              networking.gke.io/forwarding-rules: /projects/1234567890/regions/us-central1/forwardingRules/test-hgbk-default-internal-http-qn7dk9i9zm73
              networking.gke.io/health-checks:
                /projects/1234567890/regions/us-central1/healthChecks/test-hgbk-default-extension-service-443-rduk21fwhoj0, /projects/1234567890/regio...
              networking.gke.io/last-reconcile-time: 2025-03-02T17:15:02Z
              networking.gke.io/lb-route-extensions:
                /projects/1234567890/locations/us-central1/lbRouteExtensions/test-hgbk-default-internal-http-lwh0op4qorb0
              networking.gke.io/lb-traffic-extensions:
              networking.gke.io/ssl-certificates:
              networking.gke.io/target-http-proxies:
                /projects/1234567890/regions/us-central1/targetHttpProxies/test-hgbk-default-internal-http-2jzr7e3xclhj
              networking.gke.io/target-https-proxies:
              networking.gke.io/url-maps: /projects/1234567890/regions/us-central1/urlMaps/test-hgbk-default-internal-http-2jzr7e3xclhj
API Version:  gateway.networking.k8s.io/v1
Kind:         Gateway
Metadata:
  Creation Timestamp:  2025-03-02T16:37:50Z
  Finalizers:
  gateway.finalizer.networking.gke.io
  Generation:        1
  Resource Version:  31284863
  UID:               fd512611-bad2-438e-abfd-5619474fbf31
...

        El resultado muestra las anotaciones que GKE usa para almacenar los vínculos entre la puerta de enlace y los recursos deCloud de Confiance subyacentes. La anotación networking.gke.io/lb-route-extensions confirma la vinculación de la puerta de enlace a GCPRoutingExtension.

      2. Verifica el estado de la extensión. Para ello, confirma que GCPRoutingExtension tiene un estado Programmed con el motivo ProgrammingSucceeded. Este comando podría tardar unos minutos.

        kubectl describe gcproutingextension my-gateway-extension

        El resultado es similar a lo siguiente:

        Name:         my-gateway-extension
Namespace:    default
Labels:       <none>
Annotations:  <none>
API Version:  networking.gke.io/v1
Kind:         GCPRoutingExtension
Metadata:
  Creation Timestamp:  2025-03-02T17:12:30Z
  Generation:          1
  Resource Version:    31284378
  UID:                 ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
Spec:
  Extension Chains:
    Extensions:
      Authority:  myext.com
      Backend Ref:
        Group:
        Kind:   Service
        Name:   extension-service
        Port:   443
      Name:     ext1
      Timeout:  1s
    Match Condition:
      Cel Expressions:
        Cel Matcher:  request.path.contains("serviceextensions")
    Name:             chain1
  Target Refs:
    Group:  gateway.networking.k8s.io
    Kind:   Gateway
    Name:   GATEWAY_NAME
Status:
  Ancestors:
    Ancestor Ref:
      Group:      gateway.networking.k8s.io
      Kind:       Gateway
      Name:       GATEWAY_NAME
      Namespace:  default
    Conditions:
      Last Transition Time:  2025-03-02T17:14:15Z
      Message:
      Reason:                Accepted
      Status:                True
      Type:                  Accepted
      Last Transition Time:  2025-03-02T17:14:15Z
      Message:
      Reason:                ProgrammingSucceeded
      Status:                True
      Type:                  Programmed
    Controller Name:         networking.gke.io/gateway
Events:
  Type    Reason  Age                From                   Message
  ----    ------  ----               ----                   -------
  Normal  ADD     2m31s              sc-gateway-controller  default/my-gateway-extension
Normal  SYNC    51s (x2 over 98s)  sc-gateway-controller  Attachment of GCPRoutingExtension "default/my-gateway-extension" to AncestorRef {Group:       "gateway.networking.k8s.io",
Kind:        "Gateway",
Namespace:   "default",
Name:        GATEWAY_NAME,
SectionName: nil,
Port:        nil} was a success
  Normal  SYNC    23s           sc-gateway-controller  Reconciliation of GCPRoutingExtension "default/my-gateway-extension" to AncestorRef {Group:       "gateway.networking.k8s.io",
Kind:        "Gateway",
Namespace:   "default",
Name:        GATEWAY_NAME,
SectionName: nil,
Port:        nil} was a success

        El campo Status.Conditions muestra una condición Programmed con Status: True y Reason: ProgrammingSucceeded. Esta información confirma que la extensión se aplicó correctamente.

  4. Envía tráfico a tu aplicación.

    Después de implementar la puerta de enlace, la ruta y la aplicación en el clúster, puedes pasar el tráfico a la aplicación.

    1. Para acceder a tu aplicación, debes encontrar la dirección IP de tu puerta de enlace.

      En tu terminal, usa el siguiente comando:

      kubectl get gateways.gateway.networking.k8s.io GATEWAY_NAME -o=jsonpath="{.status.addresses[0].value}"

      Reemplaza GATEWAY_NAME por el nombre de tu puerta de enlace.

      Este comando genera la dirección IP de la puerta de enlace. En los comandos de seguimiento, reemplaza GATEWAY_IP_ADDRESS por la dirección IP del resultado.

    2. Para probar la actualización de la ruta de acceso, ve a la versión serviceextensions del servicio de almacenamiento en store.example.com/serviceextensions:

      curl http://store.example.com/serviceextensions --resolve store.example.com:80:GATEWAY_IP_ADDRESS -v

      El resultado es similar a lo siguiente:

      {
"cluster_name": "gke1",
"host_header": "service-extensions.com",
"metadata": "store-v1",
"pod_name": "store-v1-5d9554f847-cvxpd",
"pod_name_emoji": "💇🏼‍♀️",
"project_id": "gateway-demo",
"timestamp": "2025-03-15T12:00:00",
"zone": "us-central1-c"
}

Configura GCPTrafficExtension

Puedes usar un GCPTrafficExtension para usar capacidades avanzadas de administración del tráfico en tu entorno de Cloud de Confiance . Puedes configurar esta extensión en los balanceadores de cargas de aplicaciones externos globales, los balanceadores de cargas de aplicaciones externos regionales y los balanceadores de cargas de aplicaciones internos regionales. Puedes usar GCPTrafficExtension para implementar lógica personalizada de solicitud y respuesta HTTP, enrutamiento sofisticado, transformaciones y políticas de seguridad.

  1. Actualiza HTTPRoute. Modifica tu HTTPRoute para incluir nombres de host o rutas de acceso que activarán la extensión de tráfico.

    1. Guarda el siguiente manifiesto de muestra como el archivo store-route.yaml:

      kind: HTTPRoute
apiVersion: gateway.networking.k8s.io/v1
metadata:
  name: store
spec:
  parentRefs:
  - kind: Gateway
    name: GATEWAY_NAME
  hostnames:
  - "store.example.com"
  - "service-extensions.example.com"
  rules:
  - backendRefs:
    - name: store-v1
      port: 8080
  - matches:
    - headers:
      - name: env
        value: canary
    backendRefs:
    - name: store-v2
      port: 8080
  - matches:
    - path:
        value: /de
    backendRefs:
    - name: store-german
      port: 8080

      Reemplaza GATEWAY_NAME por el nombre de tu puerta de enlace, como internal-http, external-http o global-external-http.

    2. Aplica el manifiesto store-route.yaml a tu clúster:

      kubectl apply -f store-route.yaml

  2. Define el GCPTrafficExtension.

    1. Guarda la configuración de GCPTrafficExtension en el archivo gcp-traffic-extension.yaml de muestra:

      kind: GCPTrafficExtension
apiVersion: networking.gke.io/v1
metadata:
name: my-traffic-extension
namespace: default
spec:
targetRefs:
- group: "gateway.networking.k8s.io"
  kind: Gateway
  name: GATEWAY_NAME
extensionChains:
- name: chain1
  matchCondition:
    celExpressions:
    - celMatcher: request.path.contains("serviceextensions")
  extensions:
  - name: ext1
    authority: "myext.com"
    timeout: 1s
    backendRef:
      group: ""
      kind: Service
      name: extension-service
      port: 443
    supportedEvents:
      - RequestHeaders
      - RequestBody
      - ResponseHeaders
      - ResponseBody

      Reemplaza GATEWAY_NAME por el nombre de tu puerta de enlace, como internal-http, external-http o global-external-http.

    2. Aplica el manifiesto de muestra a tu clúster:

      kubectl apply -f gcp-traffic-extension.yaml

  3. Verifica la configuración de GCPTrafficExtension y su vinculación con la puerta de enlace.

    1. Verifica la implementación de GCPTrafficExtension:

      kubectl describe gcptrafficextension my-traffic-extension

      El resultado es similar a lo siguiente:

      Name:         my-traffic-extension
Namespace:    default
Labels:       <none>
Annotations:  <none>
API Version:  networking.gke.io/v1
Kind:         GCPTrafficExtension
Metadata:
  Creation Timestamp:  2025-03-02T17:12:30Z
  Generation:        1
  Resource Version:  31283253
  UID:               ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
Spec:
  Extension Chains:
    Extensions:
      Authority:    myext.com
      Backend Ref:
        Group:
        Kind: Service
        Name: extension-service
        Port: 443
      Name:       ext1
      Timeout:    1s
    Match Condition:
      Cel Expressions:
        Cel Matcher: request.path.contains("serviceextensions")
    Name:  chain1
  Target Refs:
    Group: gateway.networking.k8s.io
    Kind: Gateway
    Name: GATEWAY_NAME
Events:  <none>

      En el resultado, se muestran los detalles de la extensión GCPTrafficExtension llamada my-traffic-extension dentro del espacio de nombres predeterminado. Muestra el campo Spec, que contiene la definición de cómo debe comportarse la extensión.

    2. Verifica la vinculación de la puerta de enlace:

      Confirma que GCPTrafficExtension esté vinculada a la puerta de enlace. Este comando puede tardar unos minutos en completarse:

      kubectl describe gateway GATEWAY_NAME

      El resultado es similar a lo siguiente:

      Name:         GATEWAY_NAME
Namespace:    default
Labels:       <none>
Annotations:  networking.gke.io/addresses: /projects/1234567890/regions/us-central1/addresses/test-hgbk-default-internal-http-5ypwen3x2gcr
              networking.gke.io/backend-services:
                /projects/1234567890/regions/us-central1/backendServices/test-hgbk-default-extension-service-443-rduk21fwhoj0, /projects/1234567890/re...
              networking.gke.io/firewalls: /projects/1234567890/global/firewalls/test-hgbk-l7-default-us-central1
              networking.gke.io/forwarding-rules: /projects/1234567890/regions/us-central1/forwardingRules/test-hgbk-default-internal-http-qn7dk9i9zm73
              networking.gke.io/health-checks:
                /projects/1234567890/regions/us-central1/healthChecks/test-hgbk-default-extension-service-443-rduk21fwhoj0, /projects/1234567890/regio...
              networking.gke.io/last-reconcile-time: 2025-03-02T17:15:02Z
              networking.gke.io/lb-traffic-extensions:
                /projects/1234567890/locations/us-central1/lbTrafficExtensions/test-hgbk-default-internal-http-lwh0op4qorb0
              networking.gke.io/ssl-certificates:
              networking.gke.io/target-http-proxies:
                /projects/1234567890/regions/us-central1/targetHttpProxies/test-hgbk-default-internal-http-2jzr7e3xclhj
              networking.gke.io/target-https-proxies:
              networking.gke.io/url-maps: /projects/1234567890/regions/us-central1/urlMaps/test-hgbk-default-internal-http-2jzr7e3xclhj
API Version:  gateway.networking.k8s.io/v1
Kind:         Gateway
Metadata:
  Creation Timestamp:  2025-03-02T16:37:50Z
  Finalizers:
    gateway.finalizer.networking.gke.io
  Generation:        1
  Resource Version:  31284863
  UID:               fd512611-bad2-438e-abfd-5619474fbf31
...

      El resultado muestra las anotaciones que GKE usa para almacenar los vínculos entre la puerta de enlace y los recursos Cloud de Confiance subyacentes. La anotación networking.gke.io/lb-traffic-extensions confirma la vinculación.

    3. Verifica el estado de la extensión:

      Para verificar el estado de la extensión de GCPTrafficExtension, ejecuta el siguiente comando:

      kubectl describe gcptrafficextension my-traffic-extension

      Confirma que GCPTrafficExtension tenga el estado Programmed con el motivo ProgrammingSucceeded. Este comando puede tardar unos minutos en completarse.

      El resultado del recurso GCPTrafficExtension es similar al siguiente:

      Name:         my-traffic-extension
Namespace:    default
Labels:       <none>
Annotations:  <none>
API Version:  networking.gke.io/v1
Kind:         GCPTrafficExtension
Metadata:
  Creation Timestamp:  2025-03-02T17:12:30Z
  Generation:          1
  Resource Version:    31284378
  UID:                 ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
Spec:
  Extension Chains:
    Extensions:
      Authority:  myext.com
      Backend Ref:
        Group:
        Kind:   Service
        Name:   extension-service
        Port:   443
      Name:     ext1
      Timeout:  1s
    Match Condition:
      Cel Expressions:
        Cel Matcher:  request.path.contains("serviceextensions")
    Name:             chain1
  Target Refs:
    Group:  gateway.networking.k8s.io
    Kind:   Gateway
    Name:   GATEWAY_NAME
Status:
  Ancestors:
    Ancestor Ref:
      Group:      gateway.networking.k8s.io
      Kind:       Gateway
      Name:       GATEWAY_NAME
      Namespace:  default
    Conditions:
      Last Transition Time:  2025-03-02T17:14:15Z
      Message:
      Reason:                Accepted
      Status:                True
      Type:                  Accepted
      Last Transition Time:  2025-03-02T17:14:15Z
      Message:
      Reason:                ProgrammingSucceeded
      Status:                True
      Type:                  Programmed
    Controller Name:         networking.gke.io/gateway
Events:
  Type    Reason  Age                From                   Message
  ----    ------  ----               ----                   -------
  Normal  ADD     2m31s              sc-gateway-controller  default/my-traffic-extension
  Normal  SYNC    51s (x2 over 98s)  sc-gateway-controller  Attachment of GCPTrafficExtension "default/my-gateway-extension" to AncestorRef {Group:       "gateway.networking.k8s.io",
  Kind:        "Gateway",
  Namespace:   "default",
  Name:        GATEWAY_NAME,
  SectionName: nil,
  Port:        nil} was a success
  Normal  SYNC    23s           sc-gateway-controller  Reconciliation of GCPTrafficExtension "default/my-traffic-extension" to AncestorRef {Group:       "gateway.networking.k8s.io",
  Kind:        "Gateway",
  Namespace:   "default",
  Name:        GATEWAY_NAME,
  SectionName: nil,
  Port:        nil} was a success

      El campo Status.Conditions muestra una condición Programmed con Status: True y Reason: ProgrammingSucceeded. Esta información confirma que la extensión se aplicó correctamente.

  4. Envía tráfico a tu aplicación.

    Después de implementar la puerta de enlace, la ruta y la aplicación en el clúster, puedes pasar el tráfico a la aplicación.

    1. Para acceder a tu aplicación, debes encontrar la dirección IP de tu puerta de enlace.

      En tu terminal, usa el siguiente comando:

      kubectl get gateways.gateway.networking.k8s.io GATEWAY_NAME -o=jsonpath="{.status.addresses[0].value}"

      Reemplaza GATEWAY_NAME por el nombre de tu puerta de enlace.

      Este comando genera la dirección IP de la puerta de enlace. En los comandos de seguimiento, reemplaza GATEWAY_IP_ADDRESS por la dirección IP del resultado.

    2. Para probar la actualización de la ruta de acceso, ve a la versión serviceextensions del servicio de almacenamiento en store.example.com/serviceextensions:

      curl http://store.example.com/serviceextensions --resolve store.example.com:80:GATEWAY_IP_ADDRESS -v

      El resultado es similar a lo siguiente:

      {
*   Request completely sent off
< HTTP/1.1 200 OK
< server: Werkzeug/2.3.7 Python/3.11.3
< date: Sun, 02 Mar 2025 16:58:10 GMT
< content-type: application/json
< access-control-allow-origin: *
< hello: service-extensions
< via: 1.1 google
< transfer-encoding: chunked
}

Configura el recurso GCPAuthzExtension

Puedes usar una extensión GCPAuthzExtension con una política GCPAuthzPolicy para aplicar decisiones de autorización complejas delegándolas a un servicio externo o a Identity-Aware Proxy (IAP).

  1. Define GCPAuthzExtension:

    Puedes configurar GCPAuthzExtension para que haga referencia a un servicio de extensión personalizado o a IAP como un servicio de llamada externa.

    • Opción 1: Haz referencia a un servicio de extensión personalizado

      1. Guarda la configuración de GCPAuthzExtension en el archivo gcp-authz-extension.yaml de muestra:
      apiVersion: networking.gke.io/v1
kind: GCPAuthzExtension
metadata:
  name: my-authz-ext
  namespace: default
spec:
  backendRef:
    kind: Service
    name: "${authz-service}"
  forwardHeaders:
  - Authorization
  failOpen: false
  timeout: "0.1s"
  wireFormat: EXT_PROC_GRPC

      En el ejemplo anterior, "${authz-service}" es un servicio de extensión que debe estar presente en el mismo espacio de nombres que GCPAuthzPolicy.

      1. Aplica el manifiesto
      kubectl apply -f gcp-authz-extension.yaml

    • Opción 2: Haz referencia a la IAP como un servicio de llamada personalizado

      También puedes configurar IAP como un servicio de llamada personalizado especificando iap.googleapis.com en el campo googleAPIServiceName:

      1. Guarda la configuración de GCPAuthzExtension en el archivo authz-extension-iap.yaml de muestra:
      apiVersion: networking.gke.io/v1
kind: GCPAuthzExtension
metadata:
  name: my-authz-ext-iap
  namespace: default
spec:
  googleAPIServiceName: iap.googleapis.com
  timeout: 50ms
  failOpen: false
      1. Aplica el manifiesto
      kubectl apply -f authz-extension-iap.yaml

  2. Define el objeto GCPAuthzPolicy:

    La política de GCPAuthzPolicy se dirige a la puerta de enlace y especifica la acción que se debe realizar en el tráfico coincidente:

    • Configura una política de autorización de CUSTOM:

      La acción CUSTOM delega la decisión de autorización a la extensión que creaste en el paso anterior.

      1. Guarda el siguiente manifiesto en gcp-authz-policy.yaml:

        apiVersion: networking.gke.io/v1
kind: GCPAuthzPolicy
metadata:
  name: my-gateway-authz
  namespace: default
spec:
  enforcementLevel: L7
  targetRefs:
  - group: gateway.networking.k8s.io
    kind: Gateway
    name: "GATEWAY_NAME"
  rules:
  - from:
      sources:
      - principals:
        - principal_selector: CLIENT_CERT_URI_SANS
          principal:
            exact: "spiffee://cluster.local/ns1/pod1"
  - to:
      operations:
      - paths:
        - exact: "/api/secure-endpoint"
  action: CUSTOM
  customProvider:
    authzExtension:
      extensionRefs:
      - group: networking.gke.io
        kind: GCPAuthzExtension
        name: my-authz-ext

        Reemplaza GATEWAY_NAME por el nombre de tu puerta de enlace.

      2. Aplica el manifiesto

        kubectl apply -f gcp-authz-policy.yaml

Cómo hacer referencia a un recurso de GCPWasmPlugin

Puedes insertar lógica personalizada directamente en la ruta de datos del balanceador de cargas con un GCPWasmPlugin con un GCPTrafficExtension o un GCPEdgeExtension. Este método te permite implementar capacidades personalizadas de administración del tráfico empaquetadas como un módulo de Wasm.

Para configurar las extensiones de servicio de GKE, sigue estos pasos:

  1. Implementa un GCPWasmPlugin: Crea e implementa una CustomResourceDefinition (CRD) de GCPWasmPlugin que contenga el código personalizado para tu módulo Wasm. Puedes usar GCPWasmPlugin con GCPTrafficExtension o GCPEdgeExtension para la GatewayClass de gke-l7-global-external-managed.

  2. Configura extensiones de servicio: Configura una de las siguientes extensiones con GCPWasmPlugin:

Implementa un GCPWasmPlugin

El GCPWasmPlugin te permite insertar lógica personalizada escrita por el usuario directamente en la ruta de datos del balanceador de cargas Cloud de Confiance . El recurso GCPWasmPlugin apunta a la imagen del módulo de Wasm en Artifact Registry, que luego ejecuta el balanceador de cargas.

Antes de continuar con los siguientes pasos, asegúrate de haber subido tu módulo de Wasm a un repositorio de Artifact Registry. Para obtener más información, consulta Prepara el código del complemento.

Para implementar un recurso de GCPWasmPlugin, completa los siguientes pasos:

  1. Guarda el siguiente manifiesto como wasm-plugin.yaml:

    kind: GCPWasmPlugin
apiVersion: networking.gke.io/v1
metadata:
  name: gcp-wasm-plugin
spec:
  versions:
  - name: wasm-plugin-version
    description: "Test wasm plugin version"
    image: "us-docker.pkg.dev/service-extensions-samples/plugins/local-reply:main"
    weight: 1000000
  logConfig:
    enabled: true
    # Configures the sampling rate of activity logs.
    # The value of the field must be in range [0, 1e6].
    sampleRate: 1000000
    # Specifies the lowest level of logs that are exported to Cloud Logging.
    minLogLevel: INFO

    Ten en cuenta lo siguiente:

    • spec.versions.name: El nombre de la versión debe ser único dentro del recurso GCPWasmPlugin. Puedes enumerar hasta 10 versiones, y solo una de ellas debe tener un peso distinto de cero.
    • spec.versions.image: Hace referencia a la imagen que contiene el código del complemento almacenado en Artifact Registry.
    • spec.versions.weight: Especifica el peso de la versión del complemento. El peso debe ser un número entre 0 y 1,000,000, inclusive.
    • spec.logConfig: Especifica si se debe habilitar Cloud Logging para este complemento. Si no se especifica el valor, Cloud Logging se inhabilita de forma predeterminada.
    • spec.logConfig.sampleRate: Configura la tasa de muestreo de los registros de actividad. La tasa debe ser un número entre 0 y 1,000,000, inclusive. Si no se especifica cuando Cloud Logging está habilitado, el valor predeterminado es 1,000,000 (se registra el 100% de las solicitudes).
    • spec.logConfig.minLogLevel: Especifica el nivel más bajo de registros que se exportan a Cloud Logging. Si no se especifica el valor cuando se habilita Cloud Logging, el campo se establece en INFO de forma predeterminada.

  2. Aplica el manifiesto wasm-plugin.yaml:

    kubectl apply -f wasm-plugin.yaml

  3. Verifica que se haya implementado el complemento:

    kubectl describe gcpwasmplugins.networking.gke.io gcp-wasm-plugin

    El resultado es similar a lo siguiente:

    Name:         gcp-wasm-plugin
Namespace:    default
Labels:       <none>
Annotations:  <none>
API Version:  networking.gke.io/v1
Kind:         GCPWasmPlugin
Metadata:
  Creation Timestamp:  2025-08-08T19:54:18Z
  Generation:          1
  Resource Version:    44578
  UID:                 549a12c7-91d1-43ad-a406-d6157a799b79
Spec:
  Log Config:
    Enabled: true
    Min Log Level: INFO
    Sample Rate: 1000000
  Versions:
    Description:  Test wasm plugin version
    Image:        us-docker.pkg.dev/service-extensions-samples/plugins/local-reply:main
    Name:         wasm-plugin-version
    Weight:       1000000
  Events:     <none>

Configura GCPTrafficExtension

Para agregar lógica personalizada a tu balanceador de cargas de aplicaciones externo global, puedes configurar un GCPTrafficExtension para que use un GCPWasmPlugin. Puedes usar un GCPTrafficExtension para aprovechar las capacidades avanzadas de administración del tráfico en tu entorno de Cloud de Confiance . Puedes configurar esta extensión en todos los balanceadores de cargas de aplicaciones externos globales.

Para configurar un GCPTrafficExtension para que use un GCPWasmPlugin, completa los siguientes pasos:

  1. Define el GCPTrafficExtension.

    1. Guarda la configuración de GCPTrafficExtension como gcp-traffic-extension-with-plugin.yaml:

      kind: GCPTrafficExtension
apiVersion: networking.gke.io/v1
metadata:
  name: gcp-traffic-extension-with-plugin
  namespace: default
spec:
  targetRefs:
  - group: "gateway.networking.k8s.io"
    kind: Gateway
    name: GATEWAY_NAME
  extensionChains:
  - name: chain1
    matchCondition:
      celExpressions:
      - celMatcher: request.path.contains("serviceextensions")
    extensions:
    - name: ext1
      supportedEvents:
      - RequestHeaders
      - ResponseHeaders
      backendRef:
        group: "networking.gke.io"
        kind: GCPWasmPlugin
        name: gcp-wasm-plugin

      Reemplaza GATEWAY_NAME por el nombre de tu puerta de enlace, como global-external-http.

    2. Aplica el manifiesto de muestra a tu clúster:

      kubectl apply -f gcp-traffic-extension-with-plugin.yaml

  2. Verifica la configuración de GCPTrafficExtension y su vinculación con la puerta de enlace.

    1. Verifica la implementación de GCPTrafficExtension:

      kubectl describe gcptrafficextensions.networking.gke.io gcp-traffic-extension-with-plugin

      El resultado es similar a lo siguiente:

      Name:         gcp-traffic-extension-with-plugin
Namespace:    default
Labels:       <none>
Annotations:  <none>
API Version:  networking.gke.io/v1
Kind:         GCPTrafficExtension
Metadata:
  Creation Timestamp:  2025-03-02T17:12:30Z
  Generation:        1
  Resource Version:  31283253
  UID:               ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
Spec:
  Extension Chains:
    Extensions:
      Backend Ref:
        Group: networking.gke.io
        Kind: GCPWasmPlugin
        Name: gcp-wasm-plugin
      Name:       ext1
      Supported Events:
        RequestHeaders
        ResponseHeaders
    Match Condition:
      Cel Expressions:
        Cel Matcher: request.path.contains("serviceextensions")
    Name:  chain1
  Target Refs:
    Group: gateway.networking.k8s.io
    Kind: Gateway
    Name: GATEWAY_NAME
Events:  <none>

      Reemplaza GATEWAY_NAME por el nombre de tu puerta de enlace.

      En el resultado, se muestran los detalles de la extensión GCPTrafficExtension llamada gcp-traffic-extension-with-plugin dentro del espacio de nombres predeterminado. Se muestra el campo Spec, que contiene la definición de cómo debe comportarse la extensión.

    2. Verifica la vinculación de la puerta de enlace:

      Confirma que GCPTrafficExtension esté vinculada a la puerta de enlace. Este comando puede tardar unos minutos en completarse:

      kubectl describe gateway GATEWAY_NAME

      Reemplaza GATEWAY_NAME por el nombre de tu puerta de enlace.

      El resultado es similar a lo siguiente:

      Name:         GATEWAY_NAME
Namespace:    default
Labels:       <none>
Annotations:  networking.gke.io/addresses: /projects/922988411345/global/addresses/test-k18j-default-external-http-2jfqxrkgd0fm
              networking.gke.io/backend-services:
                /projects/922988411345/global/backendServices/test-k18j-default-gw-serve404-80-8zjp3d8cqfsu, /projects/922988411345/global/backendServices...
                networking.gke.io/certmap: store-example-com-map
                networking.gke.io/firewalls: /projects/922988411345/global/firewalls/test-k18j-l7-default-global
                networking.gke.io/forwarding-rules: /projects/922988411345/global/forwardingRules/test-k18j-default-external-http-wt1tl0cwi6zr
                networking.gke.io/health-checks:
                  /projects/922988411345/global/healthChecks/test-k18j-default-gw-serve404-80-8zjp3d8cqfsu, /projects/922988411345/global/healthChecks/test-...
                networking.gke.io/last-reconcile-time: 2025-08-08T20:27:35Z
                networking.gke.io/lb-route-extensions:
                networking.gke.io/lb-traffic-extensions:
                  projects/922988411345/locations/global/lbTrafficExtensions/test-k18j-default-external-http-0tdum40yts35
                networking.gke.io/ssl-certificates:
                networking.gke.io/target-http-proxies:
                networking.gke.io/target-https-proxies: /projects/922988411345/global/targetHttpsProxies/test-k18j-default-external-http-jy9mc97xb5yh
                networking.gke.io/url-maps: /projects/922988411345/global/urlMaps/test-k18j-default-external-http-jy9mc97xb5yh
                networking.gke.io/wasm-plugin-versions:
                  projects/922988411345/locations/global/wasmPlugins/test-k18j-default-gcp-wasm-plugin-itle20jj9nyk/versions/test-k18j-wasm-plugin-version-i...
                networking.gke.io/wasm-plugins: projects/922988411345/locations/global/wasmPlugins/test-k18j-default-gcp-wasm-plugin-itle20jj9nyk
API Version:  gateway.networking.k8s.io/v1
Kind:         Gateway
Metadata:
  Creation Timestamp:  2025-03-02T16:37:50Z
  Finalizers:
    gateway.finalizer.networking.gke.io
  Generation:        1
  Resource Version:  31284863
  UID:               fd512611-bad2-438e-abfd-5619474fbf31
Spec:
  Gateway Class Name:  gke-l7-global-external-managed
  Listeners:
    Allowed Routes:
      Namespaces:
        From:  Same
    Name:      https
    Port:      443
    Protocol:  HTTPS
...

      El resultado muestra las anotaciones que GKE usa para almacenar los vínculos entre la puerta de enlace y los recursos Cloud de Confiancesubyacentes. Las anotaciones networking.gke.io/lb-traffic-extensions, networking.gke.io/wasm-plugin-versions y networking.gke.io/wasm-plugins confirman la vinculación.

    3. Verifica el estado de la extensión:

      Confirma que GCPTrafficExtension tenga el estado Programmed con el motivo ProgrammingSucceeded. Este comando puede tardar unos minutos en completarse.

      kubectl describe gcptrafficextensions.networking.gke.io gcp-traffic-extension-with-plugin

      El resultado es similar a lo siguiente:

      Name:         gcp-traffic-extension-with-plugin
Namespace:    default
Labels:       <none>
Annotations:  <none>
API Version:  networking.gke.io/v1
Kind:         GCPTrafficExtension
Metadata:
  Creation Timestamp:  2025-08-08T20:08:09Z
  Generation:          1
  Resource Version:    56528
  UID:                 1389f790-9663-45ca-ac4e-a2c082f43359
Spec:
  Extension Chains:
    Extensions:
      Backend Ref:
        Group:  networking.gke.io
        Kind:   GCPWasmPlugin
        Name:   gcp-wasm-plugin
      Name:     ext1
      Supported Events:
        RequestHeaders
        ResponseHeaders
    Match Condition:
      Cel Expressions:
        Cel Matcher:  request.path.contains("serviceextensions")
    Name:             chain1
  Target Refs:
    Group:  gateway.networking.k8s.io
    Kind:   Gateway
    Name:   external-http
Status:
  Ancestors:
    Ancestor Ref:
      Group:      gateway.networking.k8s.io
      Kind:       Gateway
      Name:       external-http
      Namespace:  default
    Conditions:
      Last Transition Time:  2025-08-08T20:16:13Z
      Message:
      Observed Generation:   1
      Reason:                Accepted
      Status:                True
      Type:                  Accepted
      Last Transition Time:  2025-08-08T20:16:13Z
      Message:
      Observed Generation:   1
      Reason:                ResolvedRefs
      Status:                True
      Type:                  ResolvedRefs
      Last Transition Time:  2025-08-08T20:16:13Z
      Message:
      Observed Generation:   1
      Reason:                ProgrammingSucceeded
      Status:                True
      Type:                  Programmed
    Controller Name:         networking.gke.io/gateway
Events:
  Type    Reason  Age                  From                   Message
  ----    ------  ----                 ----                   -------
  Normal  ADD     19m                  sc-gateway-controller  default/gcp-traffic-extension-with-plugin
  Normal  SYNC    3m25s (x4 over 11m)  sc-gateway-controller  Attachment of GCPTrafficExtension "default/gcp-traffic-extension-with-plugin" to AncestorRef {Group:       "gateway.networking.k8s.io",
Kind:        "Gateway",
Namespace:   "default",
Name:        "external-http",
SectionName: nil,
Port:        nil} was a success
  Normal  SYNC  3m25s (x4 over 11m)  sc-gateway-controller  All the object references were able to be resolved for GCPTrafficExtension "default/gcp-traffic-extension-with-plugin" bound to AncestorRef {Group:       "gateway.networking.k8s.io",
Kind:        "Gateway",
Namespace:   "default",
Name:        "external-http",
SectionName: nil,
Port:        nil}
  Normal  SYNC  3m25s (x4 over 11m)  sc-gateway-controller  Programming of GCPTrafficExtension "default/gcp-traffic-extension-with-plugin" to AncestorRef {Group:       "gateway.networking.k8s.io",
Kind:        "Gateway",
Namespace:   "default",
Name:        "external-http",
SectionName: nil,
Port:        nil} was a success

    4. Verifica el estado del complemento.

      Confirma que el recurso GCPWasmPlugin tenga el estado Programmed con el motivo ProgrammingSucceeded. Este comando puede tardar unos minutos en completarse.

      kubectl describe gcpwasmplugins.networking.gke.io gcp-wasm-plugin

      El resultado es similar a lo siguiente:

      Name:         gcp-wasm-plugin
Namespace:    default
Labels:       <none>
Annotations:  <none>
API Version:  networking.gke.io/v1
Kind:         GCPWasmPlugin
Metadata:
  Creation Timestamp:  2025-08-08T19:54:18Z
  Generation:          1
  Resource Version:    44578
  UID:                 549a12c7-91d1-43ad-a406-d6157a799b79
Spec:
  Log Config:
    Enabled: true
    Min Log Level: INFO
    Sample Rate: 1000000
  Versions:
    Description:  Test wasm plugin version
    Image:        us-docker.pkg.dev/service-extensions-samples/plugins/local-reply:main
    Name:         wasm-plugin-version
    Weight:       1000000
Status:
  Ancestors:
    Ancestor Ref:
      Group:      gateway.networking.k8s.io
      Kind:       Gateway
      Name:       external-http
      Namespace:  default
    Conditions:
      Last Transition Time:  2025-08-08T19:59:06Z
      Message:
      Observed Generation:   1
      Reason:                Accepted
      Status:                True
      Type:                  Accepted
      Last Transition Time:  2025-08-08T19:59:06Z
      Message:
      Observed Generation:   1
      Reason:                ResolvedRefs
      Status:                True
      Type:                  ResolvedRefs
      Last Transition Time:  2025-08-08T19:59:06Z
      Message:
      Observed Generation:   1
      Reason:                ProgrammingSucceeded
      Status:                True
      Type:                  Programmed
    Controller Name:         networking.gke.io/gateway
Events:
  Type    Reason  Age                 From                   Message
  ----    ------  ----                ----                   -------
  Normal  ADD     31m                 sc-gateway-controller  default/gcp-wasm-plugin
  Normal  SYNC    2m1s (x7 over 26m)  sc-gateway-controller  Attachment of WasmPlugin "default/gcp-wasm-plugin" to AncestorRef {Group:       "gateway.networking.k8s.io",
Kind:        "Gateway",
Namespace:   "default",
Name:        "external-http",
SectionName: nil,
Port:        nil} was a success
  Normal  SYNC  2m1s (x7 over 26m)  sc-gateway-controller  All the object references were able to be resolved for WasmPlugin "default/gcp-wasm-plugin" bound to AncestorRef {Group:       "gateway.networking.k8s.io",
Kind:        "Gateway",
Namespace:   "default",
Name:        "external-http",
SectionName: nil,
Port:        nil}
  Normal  SYNC  2m1s (x7 over 26m)  sc-gateway-controller  Programming of WasmPlugin "default/gcp-wasm-plugin" to AncestorRef {Group:       "gateway.networking.k8s.io",
Kind:        "Gateway",
Namespace:   "default",
Name:        "external-http",
SectionName: nil,
Port:        nil} was a success

  3. Envía tráfico a tu aplicación.

    Después de implementar la puerta de enlace, la ruta y la aplicación en el clúster, puedes pasar el tráfico a la aplicación.

    1. Para acceder a tu aplicación, debes encontrar la dirección IP de tu puerta de enlace.

      En tu terminal, usa el siguiente comando:

      kubectl get gateways.gateway.networking.k8s.io GATEWAY_NAME -o=jsonpath="{.status.addresses[0].value}"

      Reemplaza GATEWAY_NAME por el nombre de tu puerta de enlace.

      Este comando genera la dirección IP de la puerta de enlace. En los comandos de seguimiento, reemplaza GATEWAY_IP_ADDRESS por la dirección IP del resultado.

    2. Para probar la actualización de la ruta de acceso, ve a la versión serviceextensions del servicio de almacenamiento en store.example.com/serviceextensions:

      curl https://store.example.com/serviceextensions --resolve store.example.com:443:GATEWAY_IP_ADDRESS --cacert cacert.pem -v

      El resultado devuelve Hello World.

Configura GCPEdgeExtension con GCPWasmPlugin

Para agregar lógica personalizada a tu balanceador de cargas de aplicaciones externo global con un módulo de WebAssembly (Wasm), configura un GCPEdgeExtension que haga referencia a GCPWasmPlugin.

  1. Guarda el siguiente manifiesto de GCPEdgeExtension como gcp-edge-extension-with-plugin.yaml:

    kind: GCPEdgeExtension
apiVersion: networking.gke.io/v1
metadata:
  name: gcp-edge-extension-with-plugin
  namespace: default
spec:
  targetRefs:
  - group: "gateway.networking.k8s.io"
    kind: Gateway
    name: GATEWAY_NAME
  extensionChains:
  - name: chain1
    matchCondition:
      celExpressions:
      - celMatcher: request.path.startsWith("/serviceextensions")
    extensions:
    - name: ext1
      supportedEvents:
      - RequestHeaders
      backendRef:
        group: "networking.gke.io"
        kind: GCPWasmPlugin
        name: gcp-wasm-plugin

    Reemplaza GATEWAY_NAME por el nombre de tu puerta de enlace.

  2. Aplica el manifiesto al clúster:

    kubectl apply -f gcp-edge-extension-with-plugin.yaml

  3. Verifica la configuración de GCPEdgeExtension y su vinculación a la puerta de enlace:

    1. Verifica el estado de la extensión:

      Para verificar el estado de la extensión de GCPEdgeExtension, ejecuta el siguiente comando:

      kubectl describe gcpedgeextensions.networking.gke.io gcp-edge-extension-with-plugin

      Confirma que GCPEdgeExtension tenga el estado Programmed con el motivo ProgrammingSucceeded. Este comando puede tardar unos minutos en completarse.

    2. Verifica la vinculación de la puerta de enlace:

      Ejecuta el comando siguiente:

      kubectl describe gateway GATEWAY_NAME

      Reemplaza GATEWAY_NAME por el nombre de tu puerta de enlace.

      Confirma que GCPEdgeExtension esté vinculada a la puerta de enlace. Este comando puede tardar unos minutos en completarse. El resultado incluye la anotación networking.gke.io/lb-edge-extensions, que confirma la vinculación entre la puerta de enlace y la extensión perimetral.

Envía tráfico a la extensión

Después de implementar tu puerta de enlace y GCPEdgeExtension, prueba la lógica de enrutamiento enviando tráfico a tu aplicación.

  1. Para acceder a tu aplicación, obtén la dirección IP de tu puerta de enlace:

    kubectl get gateways.gateway.networking.k8s.io external-http -o=jsonpath="{.status.addresses[0].value}"

    El resultado es la dirección IP de la puerta de enlace. En los siguientes comandos, reemplaza GATEWAY_IP_ADDRESS por la dirección IP del resultado.

  2. Envía una solicitud a la URL base:

    curl http://store.example.com --resolve store.example.com:80:GATEWAY_IP_ADDRESS -v

    La puerta de enlace enruta la solicitud al servicio predeterminado, como store-v1.

  3. Envía una solicitud a la ruta de acceso especificada en tu celMatcher, como /serviceextensions:

    curl http://store.example.com/serviceextensions --resolve store.example.com:80:GATEWAY_IP_ADDRESS -v

    La extensión activa el complemento de Wasm, que enruta la solicitud al servicio secundario, como store-v2.

Administra el recurso de GCPWasmPlugin

Puedes actualizar el CRD de GCPWasmPlugin y supervisar el complemento.

Actualiza el complemento GCPWasmPlugin

Para actualizar un recurso de GCPWasmPlugin, sigue estos pasos:

  1. Realiza el cambio en el manifiesto de tu GCPWasmPlugin y sigue los pasos que se describen en Implementa un GCPWasmPlugin.

    Por ejemplo, para tener dos versiones del complemento, en las que una versión publica anuncios y la otra no, actualiza tu archivo wasm-plugin.yaml de la siguiente manera:

    kind: GCPWasmPlugin
apiVersion: networking.gke.io/v1
metadata:
  name: gcp-wasm-plugin
spec:
  versions:
  - name: wasm-plugin-version-v1
    description: "Serving Wasm Plugin version"
    image: "us-docker.pkg.dev/service-extensions-samples/plugins/local-reply:main"
    weight: 1000000
  - name: wasm-plugin-version-v2
    description: "Non serving Wasm Plugin version"
    image: "us-docker.pkg.dev/service-extensions-samples/plugins/local-reply:main"
    weight: 0
  logConfig:
    enabled: true
    sampleRate: 1000000
    minLogLevel: INFO

    En este ejemplo, se aplica lo siguiente:

    • wasm-plugin-version-v1 tiene un weight de 1000000, lo que significa que entrega todo el tráfico.
    • wasm-plugin-version-v2 tiene un weight de 0, lo que significa que no publica ningún tráfico.

  2. Para asegurarte de que la puerta de enlace se actualizó, ejecuta el siguiente comando. Este comando puede tardar unos minutos en completarse:

    kubectl describe gateway GATEWAY_NAME

    Reemplaza GATEWAY_NAME por el nombre de tu puerta de enlace.

Supervisa GCPWasmPlugin

Para ver las métricas de GCPWasmPlugin en la consola de Cloud de Confiance , consulta Supervisión desde la perspectiva de los complementos.

Cuando llegues al paso de la guía en el que debes seleccionar un valor de la lista Filtro de versión del complemento, busca el formato prefix−WASM_PLUGIN_VERSION_NAME_FROM_FILE−suffix, en el que WASM_PLUGIN_VERSION_NAME_FROM_FILE es el nombre específico de la versión que definiste en el archivo de configuración de GCPWasmPlugin.

Soluciona problemas relacionados con las extensiones de tráfico en Gateways

En esta sección, se proporcionan sugerencias para solucionar problemas relacionados con la configuración de extensiones de tráfico en las puertas de enlace.

No se encontró la puerta de enlace

El siguiente error indica que no existe el recurso de Gateway especificado en el campo targetRefs del recurso de GCPTrafficExtension, GCPRoutingExtension o GCPEdgeExtension:

error: failed to create resource: GCPTrafficExtension.networking.gke.io "my-traffic-extension" is invalid: spec.gatewayRef: gateway "my-gateway" not found in namespace "default"

Para resolver este problema, asegúrate de que el recurso de Gateway especificado en el campo targetRefs del recurso GCPTrafficExtension o GCPRoutingExtension exista en el espacio de nombres especificado.

No se encontró el servicio o el puerto de servicio

El siguiente error indica que no existe el puerto de Service o Service especificado en el campo backendRef del recurso GCPTrafficExtension o GCPRoutingExtension:

error: failed to create resource: GCPTrafficExtension.networking.gke.io "my-traffic-extension" is invalid: spec.service: service "callout-service" not found in namespace "default"

Para resolver este problema, asegúrate de que el Service y el puerto del Service especificados en el campo backendRef del recurso GCPTrafficExtension o GCPRoutingExtension existan en el espacio de nombres especificado.

No hay extremos de red en el NEG.

El siguiente error indica que no hay extremos de red en el NEG asociados con el Service especificado en el campo backendRef del recurso GCPTrafficExtension o GCPRoutingExtension:

error: failed to create resource: GCPTrafficExtension.networking.gke.io "my-traffic-extension" is invalid: spec.service: no network endpoints found for service "callout-service"

Para resolver este problema, asegúrate de que el servicio especificado en el campo backendRef del recurso GCPTrafficExtension o GCPRoutingExtension tenga extremos de red.

No hay respuesta o se responde con un error cuando se envía la solicitud

Si no recibes una respuesta o si recibes una respuesta con un error cuando envías una solicitud, es posible que el servicio de llamada no esté funcionando correctamente.

Para resolver este problema, revisa los registros del servicio de texto destacado en busca de errores.

Código de error 404 en la carga útil de JSON

El siguiente error indica que no se encontró el servicio de texto destacado o que no responde a la solicitud:

{
  "error": {
    "code": 404,
    "message": "Requested entity was not found.",
    "status": "NOT_FOUND"
  }
}

Para resolver este problema, asegúrate de que el servicio de llamadas esté en ejecución, de que esté escuchando en el puerto correcto y de que el servicio esté configurado correctamente en el recurso GCPTrafficExtension o GCPRoutingExtension.

Código de error 500 en la carga útil de JSON

El siguiente error indica que el servicio de texto destacado está experimentando un error interno del servidor:

{
  "error": {
    "code": 500,
    "message": "Internal server error.",
    "status": "INTERNAL"
  }
}

Para resolver este problema, revisa los registros del servicio de texto destacado para identificar la causa del error interno del servidor.

GCPWasmPlugin no existe

El siguiente error indica que el recurso GCPWasmPlugin no existe en tu proyecto para tu GCPTrafficExtension o GCPEdgeExtension:

Status:
  Ancestors:
    Ancestor Ref:
      Group:      gateway.networking.k8s.io
      Kind:       Gateway
      Name:       external-http
      Namespace:  default
    Conditions:
      Last Transition Time:  2025-03-06T16:27:57Z
      Message:
      Reason:                Accepted
      Status:                True
      Type:                  Accepted
      Last Transition Time:  2025-03-06T16:27:57Z
      Message:               error cause: invalid-wasm-plugin: GCPWasmPlugin default/my-wasm-plugin in GCPTrafficExtension default/my-gateway-plugin-extension does not exist
      Reason:                GCPWasmPluginNotFound
      Status:                False
      Type:                  ResolvedRefs
    Controller Name:         networking.gke.io/gateway

Para resolver este problema, crea un GCPWasmPlugin correspondiente en el proyecto Cloud de Confiance o dirige una extensión a un GCPWasmPlugin existente.

¿Qué sigue?
