Personnaliser le trafic GKE Gateway à l'aide des extensions de service

Cette page explique comment Google Kubernetes Engine (GKE) utilise les extensions de service pour ajouter une logique personnalisée à Cloud Load Balancing.

Cette page est destinée aux administrateurs de comptes et d'identité GKE, ainsi qu'aux développeurs qui doivent configurer une logique de gestion du trafic personnalisée à l'aide des extensions de service.

Avant de lire cette page, assurez-vous de connaître les éléments suivants :

• Concepts de base de la mise en réseau GKE
• API GKE Gateway
• Contrôleurs GKE Gateway
• GKE GatewayClasses
• Présentation des extensions de service

Présentation

GKE utilise les extensions de service pour ajouter une logique personnalisée à Cloud Load Balancing. Vous pouvez utiliser les extensions de service pour des tâches telles que la répartition avancée du trafic, l'authentification personnalisée ou la journalisation des requêtes.

GKE Gateway Controller est compatible avec les extensions de service suivantes :

• GCPRoutingExtension : cette extension ajoute une logique personnalisée à Cloud Load Balancing pour contrôler le routage du trafic.
• GCPTrafficExtension : cette extension insère une logique personnalisée dans Cloud Load Balancing pour modifier le trafic. Cette logique est appliquée au trafic une fois le service sélectionné. L'équilibreur de charge peut ajouter ou modifier les en-têtes et les charges utiles des requêtes et des réponses HTTP. GCPTrafficExtension n'a aucune incidence sur la sélection ni sur les règles de sécurité des services.
• GCPEdgeExtension : cette extension vous permet d'influer sur la sélection du service de backend et sur les clés de cache Cloud CDN en modifiant les en-têtes de requête. Elle n'est compatible qu'avec les équilibreurs de charge gérés externes mondiaux.

Une extension est associée à une passerelle. Pour une passerelle à cluster unique, l'extension fait référence à une ressource Service, GCPWasmPlugin ou googleAPIServiceName. Pour une passerelle multicluster, l'extension fait référence à une ressource ServiceImport ou googleAPIServiceName.

• Faire référence à une ressource Service ou à une ressource ServiceImport : dans ce modèle, vous déployez votre logique personnalisée en tant qu'application de backend distincte, exposée en tant que service Kubernetes. L'équilibreur de charge effectue un appel à ce service pour traiter le trafic. Cette approche est polyvalente et vous permet d'implémenter une logique de routage personnalisée ou de manipuler le trafic, par exemple en modifiant les en-têtes ou en inspectant la charge utile.

• Faire référence à une ressource GCPWasmPlugin : pour les cas d'utilisation à hautes performances, vous pouvez injecter une logique personnalisée écrite par l'utilisateur directement dans le chemin de données de l'équilibreur de chargeCloud de Confiance by S3NS à l'aide d'un module WebAssembly (Wasm). Vous définissez une ressource GCPWasmPlugin qui pointe vers l'image de votre module Wasm dans Artifact Registry. Cette méthode n'est utilisée qu'avec les ressources GCPTrafficExtension et GCPEdgeExtension, et un équilibreur de charge d'application externe global.

• Faire référence à un service d'API Google : vous pouvez également faire référence directement à un service d'API Google en utilisant le champ googleAPIServiceName dans un GCPTrafficExtension.

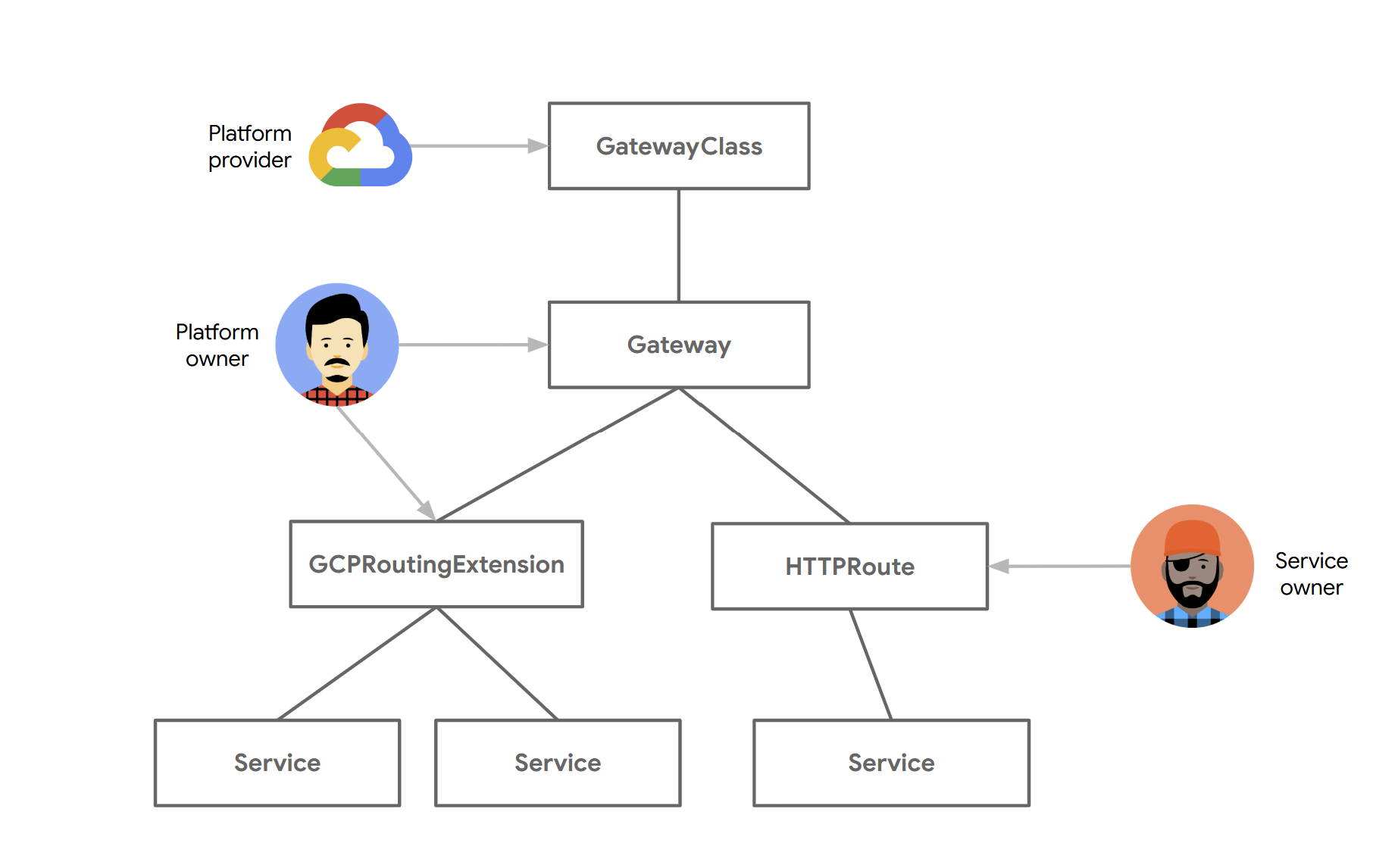

Dans le schéma suivant, la ressource GCPRoutingExtension est associée à une passerelle et fait référence à plusieurs services. L'extension contrôle le routage du trafic vers les Services.

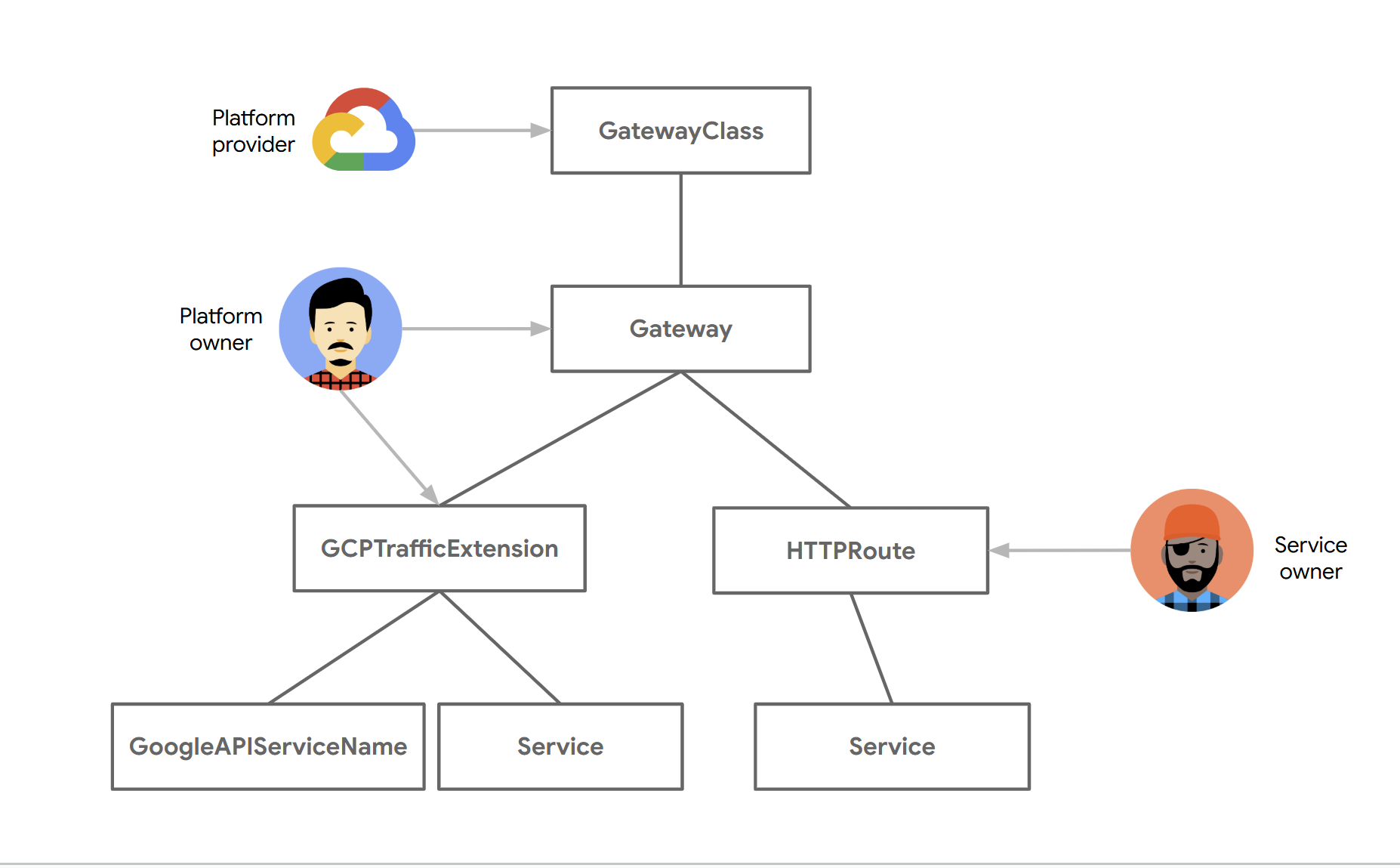

Dans le schéma suivant, la ressource GCPTrafficExtension est associée à une passerelle et fait référence à un service, à un GoogleAPIServiceName ou à un GCPWasmPlugin. L'extension modifie les en-têtes et les charges utiles des requêtes et des réponses.

Avant de commencer

Avant de commencer, effectuez les tâches suivantes :

• Activez l'API Google Kubernetes Engine.
Activer l'API Google Kubernetes Engine
• Pour utiliser Google Cloud CLI pour cette tâche, installez puis initialisez gcloud CLI. Si vous avez déjà installé la gcloud CLI, obtenez la dernière version en exécutant la commande gcloud components update. Il est possible que les versions antérieures de la gcloud CLI ne permettent pas d'exécuter les commandes de ce document.

• Activez l'API Compute Engine, l'API Network Services et l'API Model Armor si nécessaire.

  Accédez à Activer l'accès aux API et suivez les instructions.

• Pour en savoir plus sur les tarifs des extensions de service Cloud de Confiance, consultez la page Tarifs.

• Consultez les rôles et autorisations requis dans Contrôle des accès aux extensions de service.

• Familiarisez-vous avec les quotas et les limites dans Quotas Service Extensions.

• Si vous prévoyez d'utiliser des comparateurs CEL (Common Expression Language), consultez les attributs et opérateurs compatibles dans la documentation de référence sur le langage des comparateurs CEL.

• Consultez les restrictions et limites applicables aux extensions de service.

Conditions requises pour le contrôleur GKE Gateway

• Votre cluster doit utiliser GKE version 1.33 ou ultérieure.
• Pour utiliser GCPWasmPlugin, votre cluster doit utiliser GKE version 1.33.3 ou ultérieure.
• Pour utiliser la ressource ServiceImport, votre cluster doit utiliser GKE version 1.34.3 ou ultérieure.
• Vous devez disposer d'une ressource Gateway configurée pour une passerelle multicluster interne. Cette ressource peut être un équilibreur de charge d'application externe global, un équilibreur de charge d'application interne interrégional, un équilibreur de charge d'application externe régional ou une passerelle d'équilibreur de charge d'application interne régional.
• L'API Gateway doit être activée sur votre cluster.
• Vous devez disposer d'une ressource Gateway configurée. Cette ressource peut être un équilibreur de charge d'application externe global, un équilibreur de charge d'application externe régional ou une passerelle d'équilibreur de charge d'application interne régional. Si vous utilisez une ressource GCPWasmPlugin, vous ne devez déployer qu'une passerelle d'équilibreur de charge d'application externe global.
• Vous devez avoir configuré une ressource HTTPRoute.

Restrictions et limitations

Le tableau suivant répertorie les restrictions associées à la configuration des extensions de service de passerelle dans GKE :

Faire référence à un service

Dans les extensions de service, vous pouvez faire référence à un service qui héberge la logique personnalisée que vous souhaitez que l'équilibreur de charge exécute. Les passerelles ne disposent pas d'extensions de service par défaut.

Pour configurer les extensions de service GKE, procédez comme suit :

1. Déployez un service d'appel de backend : créez un service Kubernetes qui représente le service de backend pour l'exécution de la logique personnalisée. L'équilibreur de charge appelle ce service.

2. Configurer les extensions de service : utilisez l'extension appropriée en fonction de votre type d'équilibreur de charge.

   1. GCPRoutingExtension pour les passerelles régionales : utilisez cette extension pour les équilibreurs de charge d'application externes régionaux et les équilibreurs de charge d'application internes régionaux afin d'implémenter une logique de routage personnalisée dans la région.

   2. GCPTrafficExtension pour les passerelles externes globales, externes régionales et internes : utilisez cette extension pour les équilibreurs de charge d'application externes globaux, les équilibreurs de charge d'application externes régionaux et les équilibreurs de charge d'application internes régionaux afin de manipuler le trafic (par exemple, en modifiant les en-têtes ou en inspectant la charge utile) sur différents types d'équilibreurs de charge.

Déployer un service d'appel de backend

Un service d'appel implémente une logique personnalisée pour les extensions de service de passerelle dans GKE. La passerelle appelle ces applications de backend, en fonction des configurations GCPTrafficExtension ou GCPRoutingExtension, pour modifier ou acheminer le trafic.

Vous déployez un service d'appel pour ajouter une logique personnalisée à votre passerelle. Ce service distinct gère le traitement personnalisé, comme la manipulation des en-têtes, les transformations de charge utile ou le routage du trafic.

Pour déployer un service pouvant servir d'appel pour votre passerelle, procédez comme suit :

1. (Facultatif) Créez un secret pour TLS : cette commande crée un secret Kubernetes de type TLS contenant votre certificat TLS et votre clé privée.

   Pour créer le secret TLS pour votre service d'appel, remplacez les éléments suivants :

   • SECRET_NAME : nom secret de votre service d'appel
   • path-to-cert : chemins d'accès à votre certificat
   • path-to-key : chemins d'accès à votre clé

2. Pour vérifier que le secret a été ajouté, exécutez la commande suivante :

   kubectl get secrets SECRET_NAME


   Remplacez SECRET_NAME par le nom secret de votre service d'appel.

   La sortie devrait ressembler à ce qui suit :

   NAME            TYPE                DATA   AGE
   SECRET_NAME     kubernetes.io/tls   2      12s


3. Définissez les ressources de déploiement et de service.

   Vous devez définir les éléments suivants :

   • Déploiement : pour gérer les pods d'application qui contiennent la logique personnalisée de vos extensions de service.
   • Service : pour exposer les pods d'application gérés par le déploiement en tant que service réseau.

   1. Créez un exemple de fichier manifeste extension-service-app.yaml contenant des définitions de déploiement et de service :

      apiVersion: apps/v1
      kind: Deployment
      metadata:
        name: extension-service-app
      spec:
        selector:
          matchLabels:
            app: store
        replicas: 1
        template:
          metadata:
            labels:
              app: store
          spec:
            containers:
            - name: serviceextensions
              image: us-docker.pkg.dev/service-extensions-samples/callouts/python-example-basic:public-image-e42d951
              ports:
              - containerPort: 8080
              - containerPort: 443
              volumeMounts:
              - name: certs
                mountPath: "/etc/certs/"
                readOnly: true
              env:
              - name: POD_NAME
                valueFrom:
                  fieldRef:
                    fieldPath: metadata.name
              - name: NAMESPACE
                valueFrom:
                  fieldRef:
                    fieldPath: metadata.namespace
              - name: TLS_SERVER_CERT_PATH
                value: "/etc/certs/path-to-cert"
              - name: TLS_SERVER_PRIVKEY
                value: "/etc/certs/path-to-key"
              resources:
                requests:
                  cpu: 10m
            volumes:
            - name: certs
              secret:
                secretName: SECRET_NAME
                optional: false
      ---
      apiVersion: v1
      kind: Service
      metadata:
        name: extension-service
      spec:
        ports:
        - port: 443
          targetPort: 443
          appProtocol: HTTP2
        selector:
          app: store


      Remplacez les éléments suivants :

      • POD_NAME : nom de votre pod.
      • SECRET_NAME : nom secret de votre service d'appel.
      • TLS_SERVER_CERT_PATH : chemin d'accès au certificat de serveur TLS dans le pod.
      • TLS_SERVER_PRIVKEY : chemin d'accès à la clé privée du serveur TLS dans le pod.

   2. Appliquez le fichier manifeste extension-service-app.yaml :

      kubectl apply -f extension-service-app.yaml


4. Vérifiez votre configuration :

   1. Vérifiez que l'application a bien été déployée :

      kubectl get pod --selector app=store


      Une fois l'application en cours d'exécution, le résultat ressemble à ce qui suit :

      NAME                                     READY   STATUS    RESTARTS   AGE
      extension-service-app-85f466bc9b-b5mf4   1/1     Running   0          7s


   2. Vérifiez que le service a bien été déployé :

      kubectl get service extension-service


      Le résultat ressemble à ce qui suit, qui montre un service pour chaque déploiement de magasin :

      NAME                TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)   AGE
      extension-service   ClusterIP   34.118.225.9   <none>        443/TCP   2m40s


Configurer les extensions de service

Vous pouvez configurer un GCPRoutingExtension ou un GCPTrafficExtension pour personnaliser votre flux de trafic.

Configurer GCPRoutingExtension pour les passerelles régionales

Vous pouvez rediriger le trafic à l'aide d'un GCPRoutingExtension. Pour configurer un GCPRoutingExtension, mettez à jour l'HTTPRoute afin de spécifier les requêtes pour l'hôte service-extensions.com.

1. Mettez à jour HTTPRoute. Modifiez votre HTTPRoute pour inclure les noms d'hôte ou les chemins d'accès qui déclencheront l'extension de routage.

   1. Enregistrez l'exemple de fichier manifeste suivant sous le nom store-route.yaml :

      kind: HTTPRoute
      apiVersion: gateway.networking.k8s.io/v1
      metadata:
        name: store
      spec:
        parentRefs:
        - kind: Gateway
          name:GATEWAY_NAME
        hostnames:
        - "store.example.com"
        - "service-extensions.example.com"
        rules:
        - backendRefs:
          - name: store-v1
            port: 8080
        - matches:
          - headers:
            - name: env
              value: canary
          backendRefs:
          - name: store-v2
            port: 8080
        - matches:
          - path:
              value: /de
          backendRefs:
          - name: store-german
            port: 8080


      Remplacez GATEWAY_NAME par le nom de votre passerelle.

   2. Appliquez le fichier manifeste store-route.yaml :

      kubectl apply -f store-route.yaml


2. Définissez le GCPRoutingExtension.

   1. Enregistrez la configuration GCPRoutingExtension dans l'exemple de fichier gcp-routing-extension.yaml :

      kind: GCPRoutingExtension
      apiVersion: networking.gke.io/v1
      metadata:
        name: my-gateway-extension
        namespace: default
      spec:
        targetRefs:
        - group: "gateway.networking.k8s.io"
          kind: Gateway
          name: GATEWAY_NAME
        extensionChains:
        - name: chain1
          matchCondition:
            celExpressions:
            - celMatcher: request.path.contains("serviceextensions")
          extensions:
          - name: ext1
            authority: "myext.com"
            timeout: 1s
            backendRef:
              group: ""
              kind: Service
              name: extension-service
              port: 443


      Remplacez GATEWAY_NAME par le nom de votre passerelle.

   2. Appliquez l'exemple de fichier manifeste à votre cluster :

      kubectl apply -f gcp-routing-extension.yaml


3. Vérifiez la configuration de GCPRoutingExtension et sa liaison à la passerelle.

   1. Vérifiez le déploiement GCPRoutingExtension :

      kubectl describe gcproutingextension my-gateway-extension


      Le résultat ressemble à ce qui suit :

      Name:         my-gateway-extension
      Namespace:    default
      Labels:       <none>
      Annotations:  <none>
      API Version:  networking.gke.io/v1
      Kind:         GCPRoutingExtension
      Metadata:
        Creation Timestamp:  2025-03-02T17:12:30Z
        Generation:        1
        Resource Version:  31283253
        UID:               ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
      Spec:
        Extension Chains:
          Extensions:
            Authority:    myext.com
            Backend Ref:
              Group:
              Kind: Service
              Name: extension-service
              Port: 443
            Name:       ext1
            Timeout:    1s
          Match Condition:
            Cel Expressions:
              Cel Matcher: request.path.contains("serviceextensions")
          Name:  chain1
        Target Refs:
          Group: gateway.networking.k8s.io
          Kind: Gateway
          Name: GATEWAY_NAME
      Events:  <none>


      Le résultat affiche les détails de GCPRoutingExtension, qui est nommé my-gateway-extension, dans l'espace de noms par défaut. Le résultat affiche le champ Spec, qui contient la définition du comportement de l'extension.

   2. Vérifiez la liaison de la passerelle :

      1. Vérifiez que GCPRoutingExtension est lié à la passerelle. Cela peut prendre quelques minutes.

         kubectl describe gateway GATEWAY_NAME


         Remplacez GATEWAY_NAME par le nom de votre passerelle.

         Le résultat ressemble à ce qui suit :

         Name:         GATEWAY_NAME
         Namespace:    default
         Labels:       none
         Annotations:  networking.gke.io/addresses: /projects/1234567890/regions/us-central1/addresses/test-hgbk-default-internal-http-5ypwen3x2gcr
                       networking.gke.io/backend-services:
                         /projects/1234567890/regions/us-central1/backendServices/test-hgbk-default-extension-service-443-rduk21fwhoj0, /projects/1234567890/re...
                       networking.gke.io/firewalls: /projects/1234567890/global/firewalls/test-hgbk-l7-default-us-central1
                       networking.gke.io/forwarding-rules: /projects/1234567890/regions/us-central1/forwardingRules/test-hgbk-default-internal-http-qn7dk9i9zm73
                       networking.gke.io/health-checks:
                         /projects/1234567890/regions/us-central1/healthChecks/test-hgbk-default-extension-service-443-rduk21fwhoj0, /projects/1234567890/regio...
                       networking.gke.io/last-reconcile-time: 2025-03-02T17:15:02Z
                       networking.gke.io/lb-route-extensions:
                         /projects/1234567890/locations/us-central1/lbRouteExtensions/test-hgbk-default-internal-http-lwh0op4qorb0
                       networking.gke.io/lb-traffic-extensions:
                       networking.gke.io/ssl-certificates:
                       networking.gke.io/target-http-proxies:
                         /projects/1234567890/regions/us-central1/targetHttpProxies/test-hgbk-default-internal-http-2jzr7e3xclhj
                       networking.gke.io/target-https-proxies:
                       networking.gke.io/url-maps: /projects/1234567890/regions/us-central1/urlMaps/test-hgbk-default-internal-http-2jzr7e3xclhj
         API Version:  gateway.networking.k8s.io/v1
         Kind:         Gateway
         Metadata:
           Creation Timestamp:  2025-03-02T16:37:50Z
           Finalizers:
           gateway.finalizer.networking.gke.io
           Generation:        1
           Resource Version:  31284863
           UID:               fd512611-bad2-438e-abfd-5619474fbf31
         ...


         Le résultat affiche les annotations que GKE utilise pour stocker les liens entre la passerelle et les ressourcesCloud de Confiance sous-jacentes. L'annotation networking.gke.io/lb-route-extensions confirme l'association de la passerelle à GCPRoutingExtension.

      2. Vérifiez l'état de l'extension en vous assurant que GCPRoutingExtension est à l'état Programmed avec le motif ProgrammingSucceeded. L'exécution de cette commande peut prendre quelques minutes.

         kubectl describe gcproutingextension my-gateway-extension


         Le résultat ressemble à ce qui suit :

         Name:         my-gateway-extension
         Namespace:    default
         Labels:       <none>
         Annotations:  <none>
         API Version:  networking.gke.io/v1
         Kind:         GCPRoutingExtension
         Metadata:
           Creation Timestamp:  2025-03-02T17:12:30Z
           Generation:          1
           Resource Version:    31284378
           UID:                 ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
         Spec:
           Extension Chains:
             Extensions:
               Authority:  myext.com
               Backend Ref:
                 Group:
                 Kind:   Service
                 Name:   extension-service
                 Port:   443
               Name:     ext1
               Timeout:  1s
             Match Condition:
               Cel Expressions:
                 Cel Matcher:  request.path.contains("serviceextensions")
             Name:             chain1
           Target Refs:
             Group:  gateway.networking.k8s.io
             Kind:   Gateway
             Name:   GATEWAY_NAME
         Status:
           Ancestors:
             Ancestor Ref:
               Group:      gateway.networking.k8s.io
               Kind:       Gateway
               Name:       GATEWAY_NAME
               Namespace:  default
             Conditions:
               Last Transition Time:  2025-03-02T17:14:15Z
               Message:
               Reason:                Accepted
               Status:                True
               Type:                  Accepted
               Last Transition Time:  2025-03-02T17:14:15Z
               Message:
               Reason:                ProgrammingSucceeded
               Status:                True
               Type:                  Programmed
             Controller Name:         networking.gke.io/gateway
         Events:
           Type    Reason  Age                From                   Message
           ----    ------  ----               ----                   -------
           Normal  ADD     2m31s              sc-gateway-controller  default/my-gateway-extension
         Normal  SYNC    51s (x2 over 98s)  sc-gateway-controller  Attachment of GCPRoutingExtension "default/my-gateway-extension" to AncestorRef {Group:       "gateway.networking.k8s.io",
         Kind:        "Gateway",
         Namespace:   "default",
         Name:        GATEWAY_NAME,
         SectionName: nil,
         Port:        nil} was a success
           Normal  SYNC    23s           sc-gateway-controller  Reconciliation of GCPRoutingExtension "default/my-gateway-extension" to AncestorRef {Group:       "gateway.networking.k8s.io",
         Kind:        "Gateway",
         Namespace:   "default",
         Name:        GATEWAY_NAME,
         SectionName: nil,
         Port:        nil} was a success


         Le champ Status.Conditions affiche une condition Programmed avec Status: True et Reason: ProgrammingSucceeded. Ces informations confirment que l'extension a bien été appliquée.

4. Envoyez du trafic vers votre application.

   Une fois votre passerelle, votre route et votre application déployées dans votre cluster, vous pouvez transmettre du trafic à votre application.

   1. Pour accéder à votre application, vous devez trouver l'adresse IP de votre passerelle.

      Dans votre terminal, utilisez la commande suivante :

      kubectl get gateways.gateway.networking.k8s.io GATEWAY_NAME -o=jsonpath="{.status.addresses[0].value}"


      Remplacez GATEWAY_NAME par le nom de votre passerelle.

      Cette commande affiche l'adresse IP de la passerelle. Dans les commandes suivantes, remplacez GATEWAY_IP_ADDRESS par l'adresse IP de la sortie.

   2. Testez la mise à jour du chemin en accédant à la version serviceextensions du service de magasin à l'adresse store.example.com/serviceextensions :

      curl http://store.example.com/serviceextensions --resolve store.example.com:80:GATEWAY_IP_ADDRESS -v


      Le résultat ressemble à ce qui suit :

      {
      "cluster_name": "gke1",
      "host_header": "service-extensions.com",
      "metadata": "store-v1",
      "pod_name": "store-v1-5d9554f847-cvxpd",
      "pod_name_emoji": "💇🏼‍♀️",
      "project_id": "gateway-demo",
      "timestamp": "2025-03-15T12:00:00",
      "zone": "us-central1-c"
      }


Configurer le GCPTrafficExtension

Vous pouvez utiliser un GCPTrafficExtension pour utiliser des fonctionnalités avancées de gestion du trafic dans votre environnement Cloud de Confiance . Vous pouvez configurer cette extension pour les équilibreurs de charge d'application externes globaux, les équilibreurs de charge d'application externes régionaux et les équilibreurs de charge d'application internes régionaux. Vous pouvez utiliser GCPTrafficExtension pour implémenter une logique de requête et de réponse HTTP personnalisée, un routage sophistiqué, des transformations et des règles de sécurité.

1. Mettez à jour HTTPRoute. Modifiez votre HTTPRoute pour inclure les noms d'hôte ou les chemins d'accès qui déclencheront l'extension de trafic.

   1. Enregistrez l'exemple de fichier manifeste suivant sous le nom store-route.yaml :

      kind: HTTPRoute
      apiVersion: gateway.networking.k8s.io/v1
      metadata:
        name: store
      spec:
        parentRefs:
        - kind: Gateway
          name: GATEWAY_NAME
        hostnames:
        - "store.example.com"
        - "service-extensions.example.com"
        rules:
        - backendRefs:
          - name: store-v1
            port: 8080
        - matches:
          - headers:
            - name: env
              value: canary
          backendRefs:
          - name: store-v2
            port: 8080
        - matches:
          - path:
              value: /de
          backendRefs:
          - name: store-german
            port: 8080


      Remplacez GATEWAY_NAME par le nom de votre passerelle, par exemple internal-http, external-http ou global-external-http.

   2. Appliquez le fichier manifeste store-route.yaml à votre cluster :

      kubectl apply -f store-route.yaml


2. Définissez le GCPTrafficExtension.

   1. Enregistrez la configuration GCPTrafficExtension dans l'exemple de fichier gcp-traffic-extension.yaml :

      kind: GCPTrafficExtension
      apiVersion: networking.gke.io/v1
      metadata:
      name: my-traffic-extension
      namespace: default
      spec:
      targetRefs:
      - group: "gateway.networking.k8s.io"
        kind: Gateway
        name: GATEWAY_NAME
      extensionChains:
      - name: chain1
        matchCondition:
          celExpressions:
          - celMatcher: request.path.contains("serviceextensions")
        extensions:
        - name: ext1
          authority: "myext.com"
          timeout: 1s
          backendRef:
            group: ""
            kind: Service
            name: extension-service
            port: 443
          supportedEvents:
            - RequestHeaders
            - RequestBody
            - ResponseHeaders
            - ResponseBody


      Remplacez GATEWAY_NAME par le nom de votre passerelle, à savoir internal-http, external-http ou global-external-http.

   2. Appliquez l'exemple de fichier manifeste à votre cluster :

      kubectl apply -f gcp-traffic-extension.yaml


3. Vérifiez la configuration de GCPTrafficExtension et sa liaison à la passerelle.

   1. Vérifiez le déploiement GCPTrafficExtension :

      kubectl describe gcptrafficextension my-traffic-extension


      Le résultat ressemble à ce qui suit :

      Name:         my-traffic-extension
      Namespace:    default
      Labels:       <none>
      Annotations:  <none>
      API Version:  networking.gke.io/v1
      Kind:         GCPTrafficExtension
      Metadata:
        Creation Timestamp:  2025-03-02T17:12:30Z
        Generation:        1
        Resource Version:  31283253
        UID:               ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
      Spec:
        Extension Chains:
          Extensions:
            Authority:    myext.com
            Backend Ref:
              Group:
              Kind: Service
              Name: extension-service
              Port: 443
            Name:       ext1
            Timeout:    1s
          Match Condition:
            Cel Expressions:
              Cel Matcher: request.path.contains("serviceextensions")
          Name:  chain1
        Target Refs:
          Group: gateway.networking.k8s.io
          Kind: Gateway
          Name: GATEWAY_NAME
      Events:  <none>


      Le résultat affiche les détails de GCPTrafficExtension nommé my-traffic-extension dans l'espace de noms par défaut. Il affiche le champ Spec, qui contient la définition du comportement de l'extension.

   2. Vérifiez la liaison de la passerelle :

      Vérifiez que GCPTrafficExtension est lié à la passerelle. L'exécution de cette commande peut prendre quelques minutes :

      kubectl describe gateway GATEWAY_NAME


      Le résultat ressemble à ce qui suit :

      Name:         GATEWAY_NAME
      Namespace:    default
      Labels:       <none>
      Annotations:  networking.gke.io/addresses: /projects/1234567890/regions/us-central1/addresses/test-hgbk-default-internal-http-5ypwen3x2gcr
                    networking.gke.io/backend-services:
                      /projects/1234567890/regions/us-central1/backendServices/test-hgbk-default-extension-service-443-rduk21fwhoj0, /projects/1234567890/re...
                    networking.gke.io/firewalls: /projects/1234567890/global/firewalls/test-hgbk-l7-default-us-central1
                    networking.gke.io/forwarding-rules: /projects/1234567890/regions/us-central1/forwardingRules/test-hgbk-default-internal-http-qn7dk9i9zm73
                    networking.gke.io/health-checks:
                      /projects/1234567890/regions/us-central1/healthChecks/test-hgbk-default-extension-service-443-rduk21fwhoj0, /projects/1234567890/regio...
                    networking.gke.io/last-reconcile-time: 2025-03-02T17:15:02Z
                    networking.gke.io/lb-traffic-extensions:
                      /projects/1234567890/locations/us-central1/lbTrafficExtensions/test-hgbk-default-internal-http-lwh0op4qorb0
                    networking.gke.io/ssl-certificates:
                    networking.gke.io/target-http-proxies:
                      /projects/1234567890/regions/us-central1/targetHttpProxies/test-hgbk-default-internal-http-2jzr7e3xclhj
                    networking.gke.io/target-https-proxies:
                    networking.gke.io/url-maps: /projects/1234567890/regions/us-central1/urlMaps/test-hgbk-default-internal-http-2jzr7e3xclhj
      API Version:  gateway.networking.k8s.io/v1
      Kind:         Gateway
      Metadata:
        Creation Timestamp:  2025-03-02T16:37:50Z
        Finalizers:
          gateway.finalizer.networking.gke.io
        Generation:        1
        Resource Version:  31284863
        UID:               fd512611-bad2-438e-abfd-5619474fbf31
      ...


      La sortie affiche les annotations que GKE utilise pour stocker les liens entre la passerelle et les ressources Cloud de Confiance sous-jacentes. L'annotation networking.gke.io/lb-traffic-extensions confirme l'association.

   3. Vérifiez l'état de l'extension :

      Pour vérifier l'état de l'extension de GCPTrafficExtension, exécutez la commande suivante :

      kubectl describe gcptrafficextension my-traffic-extension


      Vérifiez que l'GCPTrafficExtension est à l'état Programmed pour la raison ProgrammingSucceeded. L'exécution de cette commande peut prendre quelques minutes.

      Le résultat de la ressource GCPTrafficExtension est semblable à ce qui suit :

      Name:         my-traffic-extension
      Namespace:    default
      Labels:       <none>
      Annotations:  <none>
      API Version:  networking.gke.io/v1
      Kind:         GCPTrafficExtension
      Metadata:
        Creation Timestamp:  2025-03-02T17:12:30Z
        Generation:          1
        Resource Version:    31284378
        UID:                 ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
      Spec:
        Extension Chains:
          Extensions:
            Authority:  myext.com
            Backend Ref:
              Group:
              Kind:   Service
              Name:   extension-service
              Port:   443
            Name:     ext1
            Timeout:  1s
          Match Condition:
            Cel Expressions:
              Cel Matcher:  request.path.contains("serviceextensions")
          Name:             chain1
        Target Refs:
          Group:  gateway.networking.k8s.io
          Kind:   Gateway
          Name:   GATEWAY_NAME
      Status:
        Ancestors:
          Ancestor Ref:
            Group:      gateway.networking.k8s.io
            Kind:       Gateway
            Name:       GATEWAY_NAME
            Namespace:  default
          Conditions:
            Last Transition Time:  2025-03-02T17:14:15Z
            Message:
            Reason:                Accepted
            Status:                True
            Type:                  Accepted
            Last Transition Time:  2025-03-02T17:14:15Z
            Message:
            Reason:                ProgrammingSucceeded
            Status:                True
            Type:                  Programmed
          Controller Name:         networking.gke.io/gateway
      Events:
        Type    Reason  Age                From                   Message
        ----    ------  ----               ----                   -------
        Normal  ADD     2m31s              sc-gateway-controller  default/my-traffic-extension
        Normal  SYNC    51s (x2 over 98s)  sc-gateway-controller  Attachment of GCPTrafficExtension "default/my-gateway-extension" to AncestorRef {Group:       "gateway.networking.k8s.io",
        Kind:        "Gateway",
        Namespace:   "default",
        Name:        GATEWAY_NAME,
        SectionName: nil,
        Port:        nil} was a success
        Normal  SYNC    23s           sc-gateway-controller  Reconciliation of GCPTrafficExtension "default/my-traffic-extension" to AncestorRef {Group:       "gateway.networking.k8s.io",
        Kind:        "Gateway",
        Namespace:   "default",
        Name:        GATEWAY_NAME,
        SectionName: nil,
        Port:        nil} was a success


      Le champ Status.Conditions affiche une condition Programmed avec Status: True et Reason: ProgrammingSucceeded. Ces informations confirment que l'extension a bien été appliquée.

4. Envoyez du trafic vers votre application.

   Une fois votre passerelle, votre route et votre application déployées dans votre cluster, vous pouvez transmettre du trafic à votre application.

   1. Pour accéder à votre application, vous devez trouver l'adresse IP de votre passerelle.

      Dans votre terminal, utilisez la commande suivante :

      kubectl get gateways.gateway.networking.k8s.io GATEWAY_NAME -o=jsonpath="{.status.addresses[0].value}"


      Remplacez GATEWAY_NAME par le nom de votre passerelle.

      Cette commande affiche l'adresse IP de la passerelle. Dans les commandes suivantes, remplacez GATEWAY_IP_ADDRESS par l'adresse IP de la sortie.

   2. Testez la mise à jour du chemin en accédant à la version serviceextensions du service de magasin à l'adresse store.example.com/serviceextensions :

      curl http://store.example.com/serviceextensions --resolve store.example.com:80:GATEWAY_IP_ADDRESS -v


      Le résultat ressemble à ce qui suit :

      {
      *   Request completely sent off
      < HTTP/1.1 200 OK
      < server: Werkzeug/2.3.7 Python/3.11.3
      < date: Sun, 02 Mar 2025 16:58:10 GMT
      < content-type: application/json
      < access-control-allow-origin: *
      < hello: service-extensions
      < via: 1.1 google
      < transfer-encoding: chunked
      }


Faire référence à une ressource GCPWasmPlugin

Vous pouvez injecter une logique personnalisée directement dans le chemin d'accès aux données de l'équilibreur de charge en utilisant un GCPWasmPlugin avec un GCPTrafficExtension ou un GCPEdgeExtension. Cette méthode vous permet de déployer des fonctionnalités personnalisées de gestion du trafic regroupées dans un module Wasm.

Pour configurer les extensions de service GKE, procédez comme suit :

1. Déployez un GCPWasmPlugin : créez et déployez une définition de ressource personnalisée (CRD) GCPWasmPlugin qui contient le code personnalisé de votre module Wasm. Vous pouvez utiliser GCPWasmPlugin avec GCPTrafficExtension ou GCPEdgeExtension pour la GatewayClass gke-l7-global-external-managed.

2. Configurez les extensions de service : configurez l'une des extensions suivantes avec GCPWasmPlugin :

   • GCPTrafficExtension
   • GCPEdgeExtension

Déployer un GCPWasmPlugin

GCPWasmPlugin vous permet d'injecter une logique personnalisée écrite par l'utilisateur directement dans le chemin d'accès aux données de l'équilibreur de charge Cloud de Confiance . La ressource GCPWasmPlugin pointe vers l'image du module Wasm dans Artifact Registry, qui est ensuite exécutée par l'équilibreur de charge.

Avant de continuer, assurez-vous d'avoir importé votre module Wasm dans un dépôt Artifact Registry. Pour en savoir plus, consultez Préparer le code du plug-in.

Pour déployer une ressource GCPWasmPlugin, procédez comme suit :

1. Enregistrez le manifeste suivant sous le nom wasm-plugin.yaml :

   kind: GCPWasmPlugin
   apiVersion: networking.gke.io/v1
   metadata:
     name: gcp-wasm-plugin
   spec:
     versions:
     - name: wasm-plugin-version
       description: "Test wasm plugin version"
       image: "us-docker.pkg.dev/service-extensions-samples/plugins/local-reply:main"
       weight: 1000000
     logConfig:
       enabled: true
       # Configures the sampling rate of activity logs.
       # The value of the field must be in range [0, 1e6].
       sampleRate: 1000000
       # Specifies the lowest level of logs that are exported to Cloud Logging.
       minLogLevel: INFO


   Veuillez noter les points suivants :

   • spec.versions.name : le nom de la version doit être unique dans la ressource GCPWasmPlugin. Vous pouvez lister jusqu'à 10 versions, mais une seule doit avoir une pondération non nulle.
   • spec.versions.image : fait référence à l'image contenant le code du plug-in stocké dans Artifact Registry.
   • spec.versions.weight : spécifie la pondération de la version du plug-in. La pondération doit être un nombre compris entre 0 et 1 000 000 (inclus).
   • spec.logConfig : indique s'il faut activer Cloud Logging pour ce plug-in. Si la valeur n'est pas spécifiée, Cloud Logging est désactivé par défaut.
   • spec.logConfig.sampleRate : configure le taux d'échantillonnage des journaux d'activité. Le taux doit être un nombre compris entre 0 et 1 000 000 (inclus). Si aucune valeur n'est spécifiée lorsque Cloud Logging est activé, la valeur par défaut est 1,000,000 (100% des requêtes sont enregistrées).
   • spec.logConfig.minLogLevel : spécifie le niveau de journaux le plus bas qui est exporté vers Cloud Logging. Si la valeur n'est pas spécifiée lorsque Cloud Logging est activé, le champ est défini sur INFO par défaut.

2. Appliquez le fichier manifeste wasm-plugin.yaml :

   kubectl apply -f wasm-plugin.yaml


3. Vérifiez que le plug-in a été déployé :

   kubectl describe gcpwasmplugins.networking.gke.io gcp-wasm-plugin


   Le résultat ressemble à ce qui suit :

   Name:         gcp-wasm-plugin
   Namespace:    default
   Labels:       <none>
   Annotations:  <none>
   API Version:  networking.gke.io/v1
   Kind:         GCPWasmPlugin
   Metadata:
     Creation Timestamp:  2025-08-08T19:54:18Z
     Generation:          1
     Resource Version:    44578
     UID:                 549a12c7-91d1-43ad-a406-d6157a799b79
   Spec:
     Log Config:
       Enabled: true
       Min Log Level: INFO
       Sample Rate: 1000000
     Versions:
       Description:  Test wasm plugin version
       Image:        us-docker.pkg.dev/service-extensions-samples/plugins/local-reply:main
       Name:         wasm-plugin-version
       Weight:       1000000
     Events:     <none>


Configurer GCPTrafficExtension

Pour ajouter une logique personnalisée à votre équilibreur de charge d'application externe global, vous pouvez configurer un GCPTrafficExtension pour utiliser un GCPWasmPlugin. Vous pouvez utiliser une GCPTrafficExtension pour profiter des fonctionnalités avancées de gestion du trafic dans votre environnement Cloud de Confiance . Vous pouvez configurer cette extension sur les équilibreurs de charge d'application externes globaux.

Pour configurer un GCPTrafficExtension afin qu'il utilise un GCPWasmPlugin, procédez comme suit :

1. Définissez le GCPTrafficExtension.

   1. Enregistrez la configuration GCPTrafficExtension sous le nom gcp-traffic-extension-with-plugin.yaml :

      kind: GCPTrafficExtension
      apiVersion: networking.gke.io/v1
      metadata:
        name: gcp-traffic-extension-with-plugin
        namespace: default
      spec:
        targetRefs:
        - group: "gateway.networking.k8s.io"
          kind: Gateway
          name: GATEWAY_NAME
        extensionChains:
        - name: chain1
          matchCondition:
            celExpressions:
            - celMatcher: request.path.contains("serviceextensions")
          extensions:
          - name: ext1
            supportedEvents:
            - RequestHeaders
            - ResponseHeaders
            backendRef:
              group: "networking.gke.io"
              kind: GCPWasmPlugin
              name: gcp-wasm-plugin


      Remplacez GATEWAY_NAME par le nom de votre passerelle, par exemple global-external-http.

   2. Appliquez l'exemple de fichier manifeste à votre cluster :

      kubectl apply -f gcp-traffic-extension-with-plugin.yaml


2. Vérifiez la configuration de GCPTrafficExtension et sa liaison à la passerelle.

   1. Vérifiez le déploiement GCPTrafficExtension :

      kubectl describe gcptrafficextensions.networking.gke.io gcp-traffic-extension-with-plugin


      Le résultat ressemble à ce qui suit :

      Name:         gcp-traffic-extension-with-plugin
      Namespace:    default
      Labels:       <none>
      Annotations:  <none>
      API Version:  networking.gke.io/v1
      Kind:         GCPTrafficExtension
      Metadata:
        Creation Timestamp:  2025-03-02T17:12:30Z
        Generation:        1
        Resource Version:  31283253
        UID:               ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
      Spec:
        Extension Chains:
          Extensions:
            Backend Ref:
              Group: networking.gke.io
              Kind: GCPWasmPlugin
              Name: gcp-wasm-plugin
            Name:       ext1
            Supported Events:
              RequestHeaders
              ResponseHeaders
          Match Condition:
            Cel Expressions:
              Cel Matcher: request.path.contains("serviceextensions")
          Name:  chain1
        Target Refs:
          Group: gateway.networking.k8s.io
          Kind: Gateway
          Name: GATEWAY_NAME
      Events:  <none>


      Remplacez GATEWAY_NAME par le nom de votre passerelle.

      Le résultat affiche les détails de GCPTrafficExtension nommé gcp-traffic-extension-with-plugin dans l'espace de noms par défaut. Il affiche le champ Spec, qui contient la définition du comportement de l'extension.

   2. Vérifiez la liaison de la passerelle :

      Vérifiez que GCPTrafficExtension est lié à la passerelle. L'exécution de cette commande peut prendre quelques minutes :

      kubectl describe gateway GATEWAY_NAME


      Remplacez GATEWAY_NAME par le nom de votre passerelle.

      Le résultat ressemble à ce qui suit :

      Name:         GATEWAY_NAME
      Namespace:    default
      Labels:       <none>
      Annotations:  networking.gke.io/addresses: /projects/922988411345/global/addresses/test-k18j-default-external-http-2jfqxrkgd0fm
                    networking.gke.io/backend-services:
                      /projects/922988411345/global/backendServices/test-k18j-default-gw-serve404-80-8zjp3d8cqfsu, /projects/922988411345/global/backendServices...
                      networking.gke.io/certmap: store-example-com-map
                      networking.gke.io/firewalls: /projects/922988411345/global/firewalls/test-k18j-l7-default-global
                      networking.gke.io/forwarding-rules: /projects/922988411345/global/forwardingRules/test-k18j-default-external-http-wt1tl0cwi6zr
                      networking.gke.io/health-checks:
                        /projects/922988411345/global/healthChecks/test-k18j-default-gw-serve404-80-8zjp3d8cqfsu, /projects/922988411345/global/healthChecks/test-...
                      networking.gke.io/last-reconcile-time: 2025-08-08T20:27:35Z
                      networking.gke.io/lb-route-extensions:
                      networking.gke.io/lb-traffic-extensions:
                        projects/922988411345/locations/global/lbTrafficExtensions/test-k18j-default-external-http-0tdum40yts35
                      networking.gke.io/ssl-certificates:
                      networking.gke.io/target-http-proxies:
                      networking.gke.io/target-https-proxies: /projects/922988411345/global/targetHttpsProxies/test-k18j-default-external-http-jy9mc97xb5yh
                      networking.gke.io/url-maps: /projects/922988411345/global/urlMaps/test-k18j-default-external-http-jy9mc97xb5yh
                      networking.gke.io/wasm-plugin-versions:
                        projects/922988411345/locations/global/wasmPlugins/test-k18j-default-gcp-wasm-plugin-itle20jj9nyk/versions/test-k18j-wasm-plugin-version-i...
                      networking.gke.io/wasm-plugins: projects/922988411345/locations/global/wasmPlugins/test-k18j-default-gcp-wasm-plugin-itle20jj9nyk
      API Version:  gateway.networking.k8s.io/v1
      Kind:         Gateway
      Metadata:
        Creation Timestamp:  2025-03-02T16:37:50Z
        Finalizers:
          gateway.finalizer.networking.gke.io
        Generation:        1
        Resource Version:  31284863
        UID:               fd512611-bad2-438e-abfd-5619474fbf31
      Spec:
        Gateway Class Name:  gke-l7-global-external-managed
        Listeners:
          Allowed Routes:
            Namespaces:
              From:  Same
          Name:      https
          Port:      443
          Protocol:  HTTPS
      ...


      Le résultat affiche les annotations que GKE utilise pour stocker les liens entre la passerelle et les ressources Cloud de Confiancesous-jacentes. Les annotations networking.gke.io/lb-traffic-extensions, networking.gke.io/wasm-plugin-versions et networking.gke.io/wasm-plugins confirment la liaison.

   3. Vérifiez l'état de l'extension :

      Vérifiez que l'GCPTrafficExtension est à l'état Programmed pour la raison ProgrammingSucceeded. L'exécution de cette commande peut prendre quelques minutes.

      kubectl describe gcptrafficextensions.networking.gke.io gcp-traffic-extension-with-plugin


      Le résultat ressemble à ce qui suit :

      Name:         gcp-traffic-extension-with-plugin
      Namespace:    default
      Labels:       <none>
      Annotations:  <none>
      API Version:  networking.gke.io/v1
      Kind:         GCPTrafficExtension
      Metadata:
        Creation Timestamp:  2025-08-08T20:08:09Z
        Generation:          1
        Resource Version:    56528
        UID:                 1389f790-9663-45ca-ac4e-a2c082f43359
      Spec:
        Extension Chains:
          Extensions:
            Backend Ref:
              Group:  networking.gke.io
              Kind:   GCPWasmPlugin
              Name:   gcp-wasm-plugin
            Name:     ext1
            Supported Events:
              RequestHeaders
              ResponseHeaders
          Match Condition:
            Cel Expressions:
              Cel Matcher:  request.path.contains("serviceextensions")
          Name:             chain1
        Target Refs:
          Group:  gateway.networking.k8s.io
          Kind:   Gateway
          Name:   external-http
      Status:
        Ancestors:
          Ancestor Ref:
            Group:      gateway.networking.k8s.io
            Kind:       Gateway
            Name:       external-http
            Namespace:  default
          Conditions:
            Last Transition Time:  2025-08-08T20:16:13Z
            Message:
            Observed Generation:   1
            Reason:                Accepted
            Status:                True
            Type:                  Accepted
            Last Transition Time:  2025-08-08T20:16:13Z
            Message:
            Observed Generation:   1
            Reason:                ResolvedRefs
            Status:                True
            Type:                  ResolvedRefs
            Last Transition Time:  2025-08-08T20:16:13Z
            Message:
            Observed Generation:   1
            Reason:                ProgrammingSucceeded
            Status:                True
            Type:                  Programmed
          Controller Name:         networking.gke.io/gateway
      Events:
        Type    Reason  Age                  From                   Message
        ----    ------  ----                 ----                   -------
        Normal  ADD     19m                  sc-gateway-controller  default/gcp-traffic-extension-with-plugin
        Normal  SYNC    3m25s (x4 over 11m)  sc-gateway-controller  Attachment of GCPTrafficExtension "default/gcp-traffic-extension-with-plugin" to AncestorRef {Group:       "gateway.networking.k8s.io",
      Kind:        "Gateway",
      Namespace:   "default",
      Name:        "external-http",
      SectionName: nil,
      Port:        nil} was a success
        Normal  SYNC  3m25s (x4 over 11m)  sc-gateway-controller  All the object references were able to be resolved for GCPTrafficExtension "default/gcp-traffic-extension-with-plugin" bound to AncestorRef {Group:       "gateway.networking.k8s.io",
      Kind:        "Gateway",
      Namespace:   "default",
      Name:        "external-http",
      SectionName: nil,
      Port:        nil}
        Normal  SYNC  3m25s (x4 over 11m)  sc-gateway-controller  Programming of GCPTrafficExtension "default/gcp-traffic-extension-with-plugin" to AncestorRef {Group:       "gateway.networking.k8s.io",
      Kind:        "Gateway",
      Namespace:   "default",
      Name:        "external-http",
      SectionName: nil,
      Port:        nil} was a success


   4. Vérifiez l'état du plug-in.

      Vérifiez que la ressource GCPWasmPlugin a l'état Programmed avec la raison ProgrammingSucceeded. L'exécution de cette commande peut prendre quelques minutes.

      kubectl describe gcpwasmplugins.networking.gke.io gcp-wasm-plugin


      Le résultat ressemble à ce qui suit :

      Name:         gcp-wasm-plugin
      Namespace:    default
      Labels:       <none>
      Annotations:  <none>
      API Version:  networking.gke.io/v1
      Kind:         GCPWasmPlugin
      Metadata:
        Creation Timestamp:  2025-08-08T19:54:18Z
        Generation:          1
        Resource Version:    44578
        UID:                 549a12c7-91d1-43ad-a406-d6157a799b79
      Spec:
        Log Config:
          Enabled: true
          Min Log Level: INFO
          Sample Rate: 1000000
        Versions:
          Description:  Test wasm plugin version
          Image:        us-docker.pkg.dev/service-extensions-samples/plugins/local-reply:main
          Name:         wasm-plugin-version
          Weight:       1000000
      Status:
        Ancestors:
          Ancestor Ref:
            Group:      gateway.networking.k8s.io
            Kind:       Gateway
            Name:       external-http
            Namespace:  default
          Conditions:
            Last Transition Time:  2025-08-08T19:59:06Z
            Message:
            Observed Generation:   1
            Reason:                Accepted
            Status:                True
            Type:                  Accepted
            Last Transition Time:  2025-08-08T19:59:06Z
            Message:
            Observed Generation:   1
            Reason:                ResolvedRefs
            Status:                True
            Type:                  ResolvedRefs
            Last Transition Time:  2025-08-08T19:59:06Z
            Message:
            Observed Generation:   1
            Reason:                ProgrammingSucceeded
            Status:                True
            Type:                  Programmed
          Controller Name:         networking.gke.io/gateway
      Events:
        Type    Reason  Age                 From                   Message
        ----    ------  ----                ----                   -------
        Normal  ADD     31m                 sc-gateway-controller  default/gcp-wasm-plugin
        Normal  SYNC    2m1s (x7 over 26m)  sc-gateway-controller  Attachment of WasmPlugin "default/gcp-wasm-plugin" to AncestorRef {Group:       "gateway.networking.k8s.io",
      Kind:        "Gateway",
      Namespace:   "default",
      Name:        "external-http",
      SectionName: nil,
      Port:        nil} was a success
        Normal  SYNC  2m1s (x7 over 26m)  sc-gateway-controller  All the object references were able to be resolved for WasmPlugin "default/gcp-wasm-plugin" bound to AncestorRef {Group:       "gateway.networking.k8s.io",
      Kind:        "Gateway",
      Namespace:   "default",
      Name:        "external-http",
      SectionName: nil,
      Port:        nil}
        Normal  SYNC  2m1s (x7 over 26m)  sc-gateway-controller  Programming of WasmPlugin "default/gcp-wasm-plugin" to AncestorRef {Group:       "gateway.networking.k8s.io",
      Kind:        "Gateway",
      Namespace:   "default",
      Name:        "external-http",
      SectionName: nil,
      Port:        nil} was a success


3. Envoyez du trafic vers votre application.

   Une fois votre passerelle, votre route et votre application déployées dans votre cluster, vous pouvez transmettre du trafic à votre application.

   1. Pour accéder à votre application, vous devez trouver l'adresse IP de votre passerelle.

      Dans votre terminal, utilisez la commande suivante :

      kubectl get gateways.gateway.networking.k8s.io GATEWAY_NAME -o=jsonpath="{.status.addresses[0].value}"


      Remplacez GATEWAY_NAME par le nom de votre passerelle.

      Cette commande affiche l'adresse IP de la passerelle. Dans les commandes suivantes, remplacez GATEWAY_IP_ADDRESS par l'adresse IP de la sortie.

   2. Testez la mise à jour du chemin en accédant à la version serviceextensions du service de magasin à l'adresse store.example.com/serviceextensions :

      curl https://store.example.com/serviceextensions --resolve store.example.com:443:GATEWAY_IP_ADDRESS --cacert cacert.pem -v


      Le résultat renvoie Hello World.

Configurer GCPEdgeExtension avec GCPWasmPlugin

Pour ajouter une logique personnalisée à votre équilibreur de charge d'application externe global à l'aide d'un module WebAssembly (Wasm), configurez un GCPEdgeExtension qui fait référence à GCPWasmPlugin.

1. Enregistrez le manifeste GCPEdgeExtension suivant sous le nom gcp-edge-extension-with-plugin.yaml :

   kind: GCPEdgeExtension
   apiVersion: networking.gke.io/v1
   metadata:
     name: gcp-edge-extension-with-plugin
     namespace: default
   spec:
     targetRefs:
     - group: "gateway.networking.k8s.io"
       kind: Gateway
       name: GATEWAY_NAME
     extensionChains:
     - name: chain1
       matchCondition:
         celExpressions:
         - celMatcher: request.path.startsWith("/serviceextensions")
       extensions:
       - name: ext1
         supportedEvents:
         - RequestHeaders
         backendRef:
           group: "networking.gke.io"
           kind: GCPWasmPlugin
           name: gcp-wasm-plugin


   Remplacez GATEWAY_NAME par le nom de votre passerelle.

2. Appliquez le fichier manifeste à votre cluster :

   kubectl apply -f gcp-edge-extension-with-plugin.yaml


3. Vérifiez la configuration de GCPEdgeExtension et sa liaison à la passerelle :

   1. Vérifiez l'état de l'extension :

      Pour vérifier l'état de l'extension de GCPEdgeExtension, exécutez la commande suivante :

      kubectl describe gcpedgeextensions.networking.gke.io gcp-edge-extension-with-plugin


      Vérifiez que l'GCPEdgeExtension est à l'état Programmed pour la raison ProgrammingSucceeded. L'exécution de cette commande peut prendre quelques minutes.

   2. Vérifiez la liaison de la passerelle :

      Exécutez la commande suivante :

      kubectl describe gateway GATEWAY_NAME


      Remplacez GATEWAY_NAME par le nom de votre passerelle.

      Vérifiez que GCPEdgeExtension est lié à la passerelle. L'exécution de cette commande peut prendre quelques minutes. Le résultat inclut l'annotation networking.gke.io/lb-edge-extensions, qui confirme le lien entre la passerelle et l'extension Edge.

Envoyer du trafic vers l'extension

Après avoir déployé votre passerelle et GCPEdgeExtension, testez la logique de routage en envoyant du trafic vers votre application.

1. Pour accéder à votre application, obtenez l'adresse IP de votre passerelle :

   kubectl get gateways.gateway.networking.k8s.io external-http -o=jsonpath="{.status.addresses[0].value}"


   Le résultat correspond à l'adresse IP de la passerelle. Dans les commandes suivantes, remplacez GATEWAY_IP_ADDRESS par l'adresse IP issue du résultat.

2. Envoyez une requête à l'URL de base :

   curl http://store.example.com --resolve store.example.com:80:GATEWAY_IP_ADDRESS -v


   La passerelle achemine la requête vers le service par défaut, tel que store-v1.

3. Envoyez une requête au chemin d'accès spécifié dans votre celMatcher, tel que /serviceextensions :

   curl http://store.example.com/serviceextensions --resolve store.example.com:80:GATEWAY_IP_ADDRESS -v


   L'extension déclenche le plug-in Wasm, qui achemine la requête vers le service secondaire, tel que store-v2.

Gérer la ressource GCPWasmPlugin

Vous pouvez mettre à jour le CRD GCPWasmPlugin et surveiller le plug-in.

Mettre à jour le GCPWasmPlugin

Pour mettre à jour une ressource GCPWasmPlugin, procédez comme suit :

1. Apportez la modification dans votre fichier manifeste GCPWasmPlugin et suivez les étapes décrites dans Déployer un GCPWasmPlugin.

   Par exemple, pour avoir deux versions du plug-in, dont une qui diffuse du trafic et l'autre non, mettez à jour votre fichier wasm-plugin.yaml comme suit :

   kind: GCPWasmPlugin
   apiVersion: networking.gke.io/v1
   metadata:
     name: gcp-wasm-plugin
   spec:
     versions:
     - name: wasm-plugin-version-v1
       description: "Serving Wasm Plugin version"
       image: "us-docker.pkg.dev/service-extensions-samples/plugins/local-reply:main"
       weight: 1000000
     - name: wasm-plugin-version-v2
       description: "Non serving Wasm Plugin version"
       image: "us-docker.pkg.dev/service-extensions-samples/plugins/local-reply:main"
       weight: 0
     logConfig:
       enabled: true
       sampleRate: 1000000
       minLogLevel: INFO


   Dans cet exemple, les conditions suivantes s'appliquent :

   • wasm-plugin-version-v1 a une weight de 1000000, ce qui signifie qu'il diffuse tout le trafic.
   • wasm-plugin-version-v2 a un weight de 0, ce qui signifie qu'il ne diffuse aucun trafic.

2. Pour vous assurer que la passerelle est à jour, exécutez la commande suivante. L'exécution de cette commande peut prendre quelques minutes :

   kubectl describe gateway GATEWAY_NAME


   Remplacez GATEWAY_NAME par le nom de votre passerelle.

Surveiller GCPWasmPlugin

Pour afficher les métriques de GCPWasmPlugin dans la console Cloud de Confiance , consultez Surveillance du point de vue des plug-ins.

Lorsque vous atteignez l'étape du guide où vous devez sélectionner une valeur dans la liste Filtre de version du plug-in, recherchez le format prefix−WASM_PLUGIN_VERSION_NAME_FROM_FILE−suffix, où WASM_PLUGIN_VERSION_NAME_FROM_FILE est le nom de version spécifique que vous avez défini dans votre fichier de configuration GCPWasmPlugin.

Résoudre les problèmes liés aux extensions de trafic sur les passerelles

Cette section fournit des conseils de dépannage pour configurer les extensions de trafic sur les passerelles.

Passerelle introuvable

L'erreur suivante indique que la ressource Gateway spécifiée dans le champ targetRefs de la ressource GCPTrafficExtension, GCPRoutingExtension ou GCPEdgeExtension n'existe pas :

error: failed to create resource: GCPTrafficExtension.networking.gke.io "my-traffic-extension" is invalid: spec.gatewayRef: gateway "my-gateway" not found in namespace "default"

Pour résoudre ce problème, assurez-vous que la ressource Gateway spécifiée dans le champ targetRefs de la ressource GCPTrafficExtension ou GCPRoutingExtension existe dans l'espace de noms spécifié.

Service ou port de service introuvable

L'erreur suivante indique que le service ou le port de service spécifiés dans le champ backendRef de la ressource GCPTrafficExtension ou GCPRoutingExtension n'existent pas :

error: failed to create resource: GCPTrafficExtension.networking.gke.io "my-traffic-extension" is invalid: spec.service: service "callout-service" not found in namespace "default"

Pour résoudre ce problème, assurez-vous que le service et le port de service spécifiés dans le champ backendRef de la ressource GCPTrafficExtension ou GCPRoutingExtension existent dans l'espace de noms spécifié.

Aucun point de terminaison réseau dans le NEG

L'erreur suivante indique qu'aucun point de terminaison réseau du NEG n'est associé au service spécifié dans le champ backendRef de la ressource GCPTrafficExtension ou GCPRoutingExtension :

error: failed to create resource: GCPTrafficExtension.networking.gke.io "my-traffic-extension" is invalid: spec.service: no network endpoints found for service "callout-service"

Pour résoudre ce problème, assurez-vous que le service spécifié dans le champ backendRef de la ressource GCPTrafficExtension ou GCPRoutingExtension comporte des points de terminaison réseau.

Aucune réponse ou réponse avec une erreur lors de l'envoi de la demande

Si vous ne recevez pas de réponse ou si vous recevez une réponse contenant une erreur lorsque vous envoyez une requête, cela peut indiquer que le service d'appel ne fonctionne pas correctement.

Pour résoudre ce problème, vérifiez si les journaux du service d'appel contiennent des erreurs.

Code d'erreur 404 dans la charge utile JSON

L'erreur suivante indique que le service d'appel est introuvable ou ne répond pas à la requête :

{
  "error": {
    "code": 404,
    "message": "Requested entity was not found.",
    "status": "NOT_FOUND"
  }
}

Pour résoudre ce problème, assurez-vous que le service d'appel est en cours d'exécution, qu'il écoute sur le bon port et qu'il est correctement configuré dans la ressource GCPTrafficExtension ou GCPRoutingExtension.

Code d'erreur 500 dans la charge utile JSON

L'erreur suivante indique que le service d'appel rencontre une erreur interne du serveur :

{
  "error": {
    "code": 500,
    "message": "Internal server error.",
    "status": "INTERNAL"
  }
}

Pour résoudre ce problème, consultez les journaux du service d'appel afin d'identifier la cause de l'erreur de serveur interne.

GCPWasmPlugin n'existe pas

L'erreur suivante indique que la ressource GCPWasmPlugin n'existe pas dans votre projet pour votre GCPTrafficExtension ou GCPEdgeExtension :

Status:
  Ancestors:
    Ancestor Ref:
      Group:      gateway.networking.k8s.io
      Kind:       Gateway
      Name:       external-http
      Namespace:  default
    Conditions:
      Last Transition Time:  2025-03-06T16:27:57Z
      Message:
      Reason:                Accepted
      Status:                True
      Type:                  Accepted
      Last Transition Time:  2025-03-06T16:27:57Z
      Message:               error cause: invalid-wasm-plugin: GCPWasmPlugin default/my-wasm-plugin in GCPTrafficExtension default/my-gateway-plugin-extension does not exist
      Reason:                GCPWasmPluginNotFound
      Status:                False
      Type:                  ResolvedRefs
    Controller Name:         networking.gke.io/gateway

Pour résoudre ce problème, créez un GCPWasmPlugin correspondant dans le projet Cloud de Confiance ou associez une extension à un GCPWasmPlugin existant.

Étapes suivantes

• En savoir plus sur la passerelle GKE Inference
• Découvrez comment diffuser un LLM avec GKE Inference Gateway.
• Découvrez comment afficher les métriques d'observabilité.
