Personalizar o tráfego do GKE Gateway usando Service Extensions

Nesta página, descrevemos como o Google Kubernetes Engine (GKE) usa Service Extensions para adicionar lógica personalizada ao Cloud Load Balancing.

Esta página é destinada a administradores de identidade e conta do GKE e desenvolvedores que precisam configurar uma lógica personalizada de gerenciamento de tráfego usando Service Extensions.

Antes de ler esta página, confira se você conhece:

• Conceitos básicos de rede do GKE
• API GKE Gateway
• Controladores do GKE Gateway
• GKE GatewayClasses
• Visão geral das extensões de serviço

Visão geral

O GKE usa Service Extensions para adicionar lógica personalizada ao Cloud Load Balancing. Você pode usar Service Extensions para tarefas como divisão avançada de tráfego, autenticação personalizada ou registro de solicitações.

O controlador de gateway do GKE é compatível com as seguintes extensões de serviço:

• GCPRoutingExtension: essa extensão adiciona lógica personalizada ao Cloud Load Balancing para controlar o roteamento de tráfego.
• GCPTrafficExtension: essa extensão insere uma lógica personalizada no Cloud Load Balancing para modificar o tráfego. Essa lógica é aplicada ao tráfego depois que o serviço é selecionado. O balanceador de carga pode adicionar ou mudar os cabeçalhos e payloads de solicitações e respostas HTTP. O GCPTrafficExtension não afeta a seleção ou as políticas de segurança de serviço.
• GCPEdgeExtension: com essa extensão, é possível influenciar a seleção de serviço de back-end e as chaves de cache do Cloud CDN modificando os cabeçalhos de solicitação. Ele é compatível exclusivamente com balanceadores de carga gerenciados externos globais.
• GCPAuthzExtension: essa extensão permite delegar decisões de autorização a um mecanismo de autorização personalizado ou de terceiros (como um firewall de aplicativos da Web externo) ou ao Identity-Aware Proxy. Essa extensão é usada com um recurso GCPAuthzPolicy, que aplica o controle de acesso ao tráfego que entra no gateway e determina quando a callout para a extensão deve ocorrer.

Uma extensão é anexada a um gateway. Para um gateway de cluster único, a extensão faz referência a um recurso Service, um recurso GCPWasmPlugin ou um recurso GoogleAPIServiceName. Para um gateway de vários clusters, a extensão faz referência a um recurso ServiceImport ou GoogleAPIServiceName.

• Referencie um recurso Service ou ServiceImport: neste modelo, você implanta sua lógica personalizada como um aplicativo de back-end separado, exposto como um serviço do Kubernetes. O balanceador de carga faz uma chamada para esse serviço para processar o tráfego. Essa abordagem é versátil e permite implementar uma lógica de roteamento personalizada ou realizar manipulação de tráfego, como modificação de cabeçalho ou inspeção de payload.

• Referencie um recurso GCPWasmPlugin: para casos de uso de alta performance, você pode injetar lógica personalizada escrita pelo usuário diretamente no caminho de dados do balanceador de cargaCloud de Confiance by S3NS usando um módulo WebAssembly (Wasm). Você define um recurso GCPWasmPlugin que aponta para a imagem do módulo Wasm no Artifact Registry. Esse método é usado apenas com recursos GCPTrafficExtension e GCPEdgeExtension e um balanceador de carga de aplicativo externo global.

• Referenciar um serviço de API do Google: também é possível referenciar um serviço de API do Google diretamente usando o campo googleAPIServiceName em um GCPTrafficExtension ou GCPAuthzExtension.

No diagrama a seguir, o recurso GCPRoutingExtension está anexado a um gateway e faz referência a vários serviços. A extensão controla o roteamento de tráfego para os Serviços.

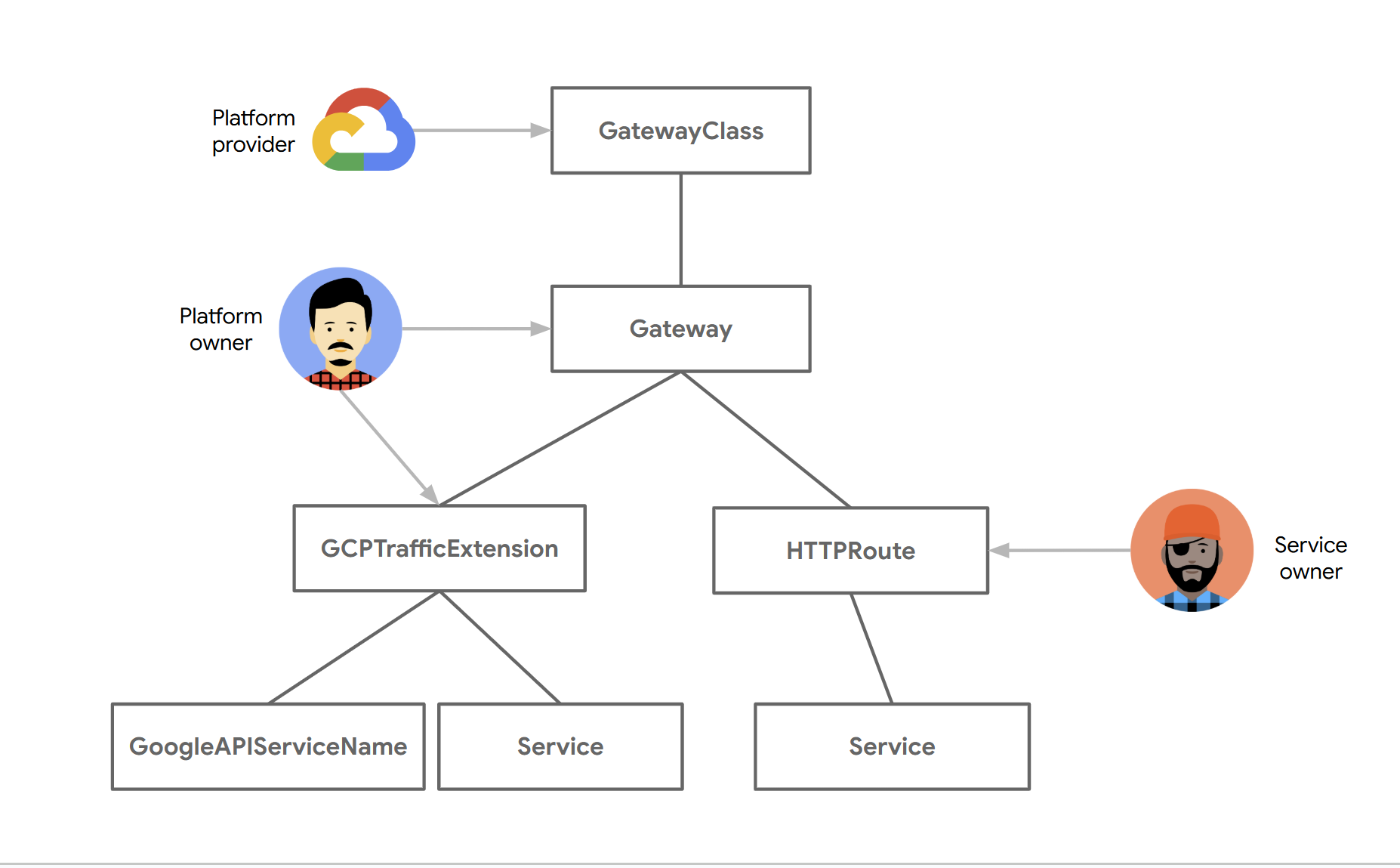

No diagrama a seguir, o recurso GCPTrafficExtension está anexado a um Gateway e faz referência a um Service, um GoogleAPIServiceName ou um GCPWasmPlugin. A extensão muda os cabeçalhos e payloads de solicitações e respostas.

Antes de começar

Antes de começar, verifique se você realizou as tarefas a seguir:

• Ative a API Google Kubernetes Engine.
Ativar a API Google Kubernetes Engine
• Se você quiser usar a Google Cloud CLI para essa tarefa, instale e, em seguida, inicialize a CLI gcloud. Se você instalou a CLI gcloud anteriormente, instale a versão mais recente executando o comando gcloud components update. Talvez as versões anteriores da CLI gcloud não sejam compatíveis com a execução dos comandos neste documento.

• Ative a API Compute Engine, Network Services e Model Armor, se necessário.

  Acesse Ativar acesso a APIs e siga as instruções.

• Para informações detalhadas sobre os preços das Cloud de ConfianceService Extensions, consulte Preços.

• Confira as funções e permissões necessárias em Controle de acesso às extensões de serviço.

• Conheça as cotas e os limites em Cotas do Service Extensions.

• Se você pretende usar correspondentes da Common Expression Language (CEL), consulte os atributos e operadores compatíveis na referência da linguagem de correspondência da CEL.

• Revise as restrições e limitações das Service Extensions.

Requisitos do GKE Gateway Controller

• Seu cluster precisa usar o GKE versão 1.33 ou posterior.
• Para usar o GCPWasmPlugin, seu cluster precisa usar o GKE versão 1.33.3 ou posterior.
• Para usar o recurso ServiceImport, seu cluster precisa usar a versão 1.34.3 ou mais recente do GKE.
• Você precisa ter um recurso de gateway configurado para um gateway interno de vários clusters. Esse recurso pode ser um balanceador de carga de aplicativo externo global, um balanceador de carga de aplicativo interno entre regiões, um balanceador de carga de aplicativo externo regional ou um gateway de balanceador de carga de aplicativo interno regional.
• O cluster precisa ter a API Gateway ativada.
• Você precisa ter um recurso de gateway configurado. Esse recurso pode ser um balanceador de carga de aplicativo externo global, um balanceador de carga de aplicativo externo regional ou um gateway de balanceador de carga de aplicativo interno regional. Se você usar um recurso GCPWasmPlugin, implante apenas um gateway de balanceador de carga de aplicativo externo global.
• Você precisa ter um recurso HTTPRoute configurado.

Restrições e limitações

A tabela a seguir lista as restrições associadas à configuração das Service Extensions do gateway no GKE:

Referência a um serviço

Em Service Extensions, é possível se referir a um serviço que hospeda a lógica personalizada que você quer que o balanceador de carga execute. Os gateways não têm Service Extensions por padrão.

Para configurar as extensões de serviço do GKE, siga estas etapas:

1. Implante um serviço de callout de back-end: crie um serviço do Kubernetes que represente o serviço de back-end para execução de lógica personalizada. O balanceador de carga invoca esse serviço.

2. Configurar Service Extensions: use a extensão adequada com base no tipo de balanceador de carga.

   1. GCPRoutingExtension para gateways regionais: use essa extensão para balanceadores de carga de aplicativo externos regionais e balanceadores de carga de aplicativo internos regionais para implementar uma lógica de roteamento personalizada na região.

   2. GCPTrafficExtension para gateways externos globais, externos regionais e internos: use essa extensão para balanceadores de carga de aplicativo externos globais, externos regionais e internos regionais para realizar manipulação de tráfego, como modificação de cabeçalho ou inspeção de payload, em vários tipos de balanceadores de carga.

Implantar um serviço de callout de back-end

Um serviço de callout implementa uma lógica personalizada para Service Extensions do Gateway no GKE. O gateway invoca esses aplicativos de back-end, com base nas configurações do GCPTrafficExtension ou do GCPRoutingExtension, para modificar ou rotear o tráfego.

Você implanta um serviço de callout para adicionar lógica personalizada ao gateway. Esse serviço separado processa personalizações, como manipulação de cabeçalho, transformações de payload ou roteamento de tráfego.

Para implantar um serviço que possa funcionar como uma callout para seu Gateway, siga estas etapas:

1. (Opcional) Crie um secret para TLS: esse comando cria um secret do Kubernetes do tipo TLS que contém seu certificado TLS e a chave privada.

   Para criar o secret TLS do seu serviço de callout, substitua o seguinte:

   • SECRET_NAME: o nome secreto do serviço de callout
   • path-to-cert: os caminhos dos arquivos do seu certificado
   • path-to-key: os caminhos de arquivo para sua chave

2. Para verificar se a chave secreta foi adicionada, execute o seguinte comando:

   kubectl get secrets SECRET_NAME


   Substitua SECRET_NAME pelo nome do secret do seu serviço de callout.

   A saída será semelhante a esta:

   NAME            TYPE                DATA   AGE
   SECRET_NAME     kubernetes.io/tls   2      12s


3. Defina recursos de implantação e serviço.

   Você precisa definir o seguinte:

   • Implantação: para gerenciar os pods de aplicativos que contêm a lógica personalizada para suas Service Extensions.
   • Serviço: para expor os pods de aplicativos gerenciados pela implantação como um serviço de rede.

   1. Crie um manifesto de amostra extension-service-app.yaml com definições de implantação e serviço:

      apiVersion: apps/v1
      kind: Deployment
      metadata:
        name: extension-service-app
      spec:
        selector:
          matchLabels:
            app: store
        replicas: 1
        template:
          metadata:
            labels:
              app: store
          spec:
            containers:
            - name: serviceextensions
              image: us-docker.pkg.dev/service-extensions-samples/callouts/python-example-basic:public-image-e42d951
              ports:
              - containerPort: 8080
              - containerPort: 443
              volumeMounts:
              - name: certs
                mountPath: "/etc/certs/"
                readOnly: true
              env:
              - name: POD_NAME
                valueFrom:
                  fieldRef:
                    fieldPath: metadata.name
              - name: NAMESPACE
                valueFrom:
                  fieldRef:
                    fieldPath: metadata.namespace
              - name: TLS_SERVER_CERT_PATH
                value: "/etc/certs/path-to-cert"
              - name: TLS_SERVER_PRIVKEY
                value: "/etc/certs/path-to-key"
              resources:
                requests:
                  cpu: 10m
            volumes:
            - name: certs
              secret:
                secretName: SECRET_NAME
                optional: false
      ---
      apiVersion: v1
      kind: Service
      metadata:
        name: extension-service
      spec:
        ports:
        - port: 443
          targetPort: 443
          appProtocol: HTTP2
        selector:
          app: store


      Substitua:

      • POD_NAME: o nome do pod.
      • SECRET_NAME: o nome do secret para seu serviço de callout.
      • TLS_SERVER_CERT_PATH: o caminho para o certificado do servidor TLS no pod.
      • TLS_SERVER_PRIVKEY: o caminho para a chave privada do servidor TLS no pod.

   2. Aplique o manifesto extension-service-app.yaml:

      kubectl apply -f extension-service-app.yaml


4. Verifique a configuração:

   1. Verifique se o aplicativo foi implantado:

      kubectl get pod --selector app=store


      Depois que o aplicativo começar a ser executado, a saída será semelhante a esta:

      NAME                                     READY   STATUS    RESTARTS   AGE
      extension-service-app-85f466bc9b-b5mf4   1/1     Running   0          7s


   2. Verifique se o serviço foi implantado:

      kubectl get service extension-service


      A saída é semelhante à seguinte, que mostra um serviço para cada implantação de loja:

      NAME                TYPE        CLUSTER-IP     EXTERNAL-IP   PORT(S)   AGE
      extension-service   ClusterIP   34.118.225.9   <none>        443/TCP   2m40s


Configurar Service Extensions

É possível configurar uma GCPRoutingExtension ou uma GCPTrafficExtension para personalizar seu fluxo de tráfego.

Configurar o GCPRoutingExtension para gateways regionais

É possível redirecionar o tráfego usando uma GCPRoutingExtension. Para configurar uma GCPRoutingExtension, atualize a HTTPRoute para especificar as solicitações do host service-extensions.com.

1. Atualize o HTTPRoute. Modifique sua HTTPRoute para incluir nomes de host ou caminhos que acionarão a extensão de roteamento.

   1. Salve o seguinte manifesto de amostra como o arquivo store-route.yaml:

      kind: HTTPRoute
      apiVersion: gateway.networking.k8s.io/v1
      metadata:
        name: store
      spec:
        parentRefs:
        - kind: Gateway
          name:GATEWAY_NAME
        hostnames:
        - "store.example.com"
        - "service-extensions.example.com"
        rules:
        - backendRefs:
          - name: store-v1
            port: 8080
        - matches:
          - headers:
            - name: env
              value: canary
          backendRefs:
          - name: store-v2
            port: 8080
        - matches:
          - path:
              value: /de
          backendRefs:
          - name: store-german
            port: 8080


      Substitua GATEWAY_NAME pelo nome do seu gateway.

   2. Aplique o manifesto store-route.yaml:

      kubectl apply -f store-route.yaml


2. Defina o GCPRoutingExtension.

   1. Salve a configuração do GCPRoutingExtension no arquivo de amostra gcp-routing-extension.yaml:

      kind: GCPRoutingExtension
      apiVersion: networking.gke.io/v1
      metadata:
        name: my-gateway-extension
        namespace: default
      spec:
        targetRefs:
        - group: "gateway.networking.k8s.io"
          kind: Gateway
          name: GATEWAY_NAME
        extensionChains:
        - name: chain1
          matchCondition:
            celExpressions:
            - celMatcher: request.path.contains("serviceextensions")
          extensions:
          - name: ext1
            authority: "myext.com"
            timeout: 1s
            backendRef:
              group: ""
              kind: Service
              name: extension-service
              port: 443


      Substitua GATEWAY_NAME pelo nome do seu gateway.

   2. Aplique o manifesto de amostra ao cluster:

      kubectl apply -f gcp-routing-extension.yaml


3. Verifique a configuração do GCPRoutingExtension e a vinculação dele ao gateway.

   1. Verifique a implantação do GCPRoutingExtension:

      kubectl describe gcproutingextension my-gateway-extension


      O resultado será o seguinte:

      Name:         my-gateway-extension
      Namespace:    default
      Labels:       <none>
      Annotations:  <none>
      API Version:  networking.gke.io/v1
      Kind:         GCPRoutingExtension
      Metadata:
        Creation Timestamp:  2025-03-02T17:12:30Z
        Generation:        1
        Resource Version:  31283253
        UID:               ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
      Spec:
        Extension Chains:
          Extensions:
            Authority:    myext.com
            Backend Ref:
              Group:
              Kind: Service
              Name: extension-service
              Port: 443
            Name:       ext1
            Timeout:    1s
          Match Condition:
            Cel Expressions:
              Cel Matcher: request.path.contains("serviceextensions")
          Name:  chain1
        Target Refs:
          Group: gateway.networking.k8s.io
          Kind: Gateway
          Name: GATEWAY_NAME
      Events:  <none>


      A saída mostra os detalhes da GCPRoutingExtension, chamada my-gateway-extension, no namespace padrão. A saída mostra o campo Spec, que contém a definição de como a extensão deve se comportar.

   2. Verifique a vinculação do gateway:

      1. Confirme se o GCPRoutingExtension está vinculado ao gateway. Isso pode levar alguns minutos:

         kubectl describe gateway GATEWAY_NAME


         Substitua GATEWAY_NAME pelo nome do seu gateway.

         O resultado será o seguinte:

         Name:         GATEWAY_NAME
         Namespace:    default
         Labels:       none
         Annotations:  networking.gke.io/addresses: /projects/1234567890/regions/us-central1/addresses/test-hgbk-default-internal-http-5ypwen3x2gcr
                       networking.gke.io/backend-services:
                         /projects/1234567890/regions/us-central1/backendServices/test-hgbk-default-extension-service-443-rduk21fwhoj0, /projects/1234567890/re...
                       networking.gke.io/firewalls: /projects/1234567890/global/firewalls/test-hgbk-l7-default-us-central1
                       networking.gke.io/forwarding-rules: /projects/1234567890/regions/us-central1/forwardingRules/test-hgbk-default-internal-http-qn7dk9i9zm73
                       networking.gke.io/health-checks:
                         /projects/1234567890/regions/us-central1/healthChecks/test-hgbk-default-extension-service-443-rduk21fwhoj0, /projects/1234567890/regio...
                       networking.gke.io/last-reconcile-time: 2025-03-02T17:15:02Z
                       networking.gke.io/lb-route-extensions:
                         /projects/1234567890/locations/us-central1/lbRouteExtensions/test-hgbk-default-internal-http-lwh0op4qorb0
                       networking.gke.io/lb-traffic-extensions:
                       networking.gke.io/ssl-certificates:
                       networking.gke.io/target-http-proxies:
                         /projects/1234567890/regions/us-central1/targetHttpProxies/test-hgbk-default-internal-http-2jzr7e3xclhj
                       networking.gke.io/target-https-proxies:
                       networking.gke.io/url-maps: /projects/1234567890/regions/us-central1/urlMaps/test-hgbk-default-internal-http-2jzr7e3xclhj
         API Version:  gateway.networking.k8s.io/v1
         Kind:         Gateway
         Metadata:
           Creation Timestamp:  2025-03-02T16:37:50Z
           Finalizers:
           gateway.finalizer.networking.gke.io
           Generation:        1
           Resource Version:  31284863
           UID:               fd512611-bad2-438e-abfd-5619474fbf31
         ...


         A saída mostra as anotações, que o GKE usa para armazenar os links entre o gateway e os recursos Cloud de Confiance subjacentes. A anotação networking.gke.io/lb-route-extensions confirma a vinculação do gateway à GCPRoutingExtension.

      2. Confira o status da extensão confirmando se o GCPRoutingExtension tem um status Programmed com o motivo ProgrammingSucceeded. Esse comando pode levar alguns minutos.

         kubectl describe gcproutingextension my-gateway-extension


         O resultado será o seguinte:

         Name:         my-gateway-extension
         Namespace:    default
         Labels:       <none>
         Annotations:  <none>
         API Version:  networking.gke.io/v1
         Kind:         GCPRoutingExtension
         Metadata:
           Creation Timestamp:  2025-03-02T17:12:30Z
           Generation:          1
           Resource Version:    31284378
           UID:                 ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
         Spec:
           Extension Chains:
             Extensions:
               Authority:  myext.com
               Backend Ref:
                 Group:
                 Kind:   Service
                 Name:   extension-service
                 Port:   443
               Name:     ext1
               Timeout:  1s
             Match Condition:
               Cel Expressions:
                 Cel Matcher:  request.path.contains("serviceextensions")
             Name:             chain1
           Target Refs:
             Group:  gateway.networking.k8s.io
             Kind:   Gateway
             Name:   GATEWAY_NAME
         Status:
           Ancestors:
             Ancestor Ref:
               Group:      gateway.networking.k8s.io
               Kind:       Gateway
               Name:       GATEWAY_NAME
               Namespace:  default
             Conditions:
               Last Transition Time:  2025-03-02T17:14:15Z
               Message:
               Reason:                Accepted
               Status:                True
               Type:                  Accepted
               Last Transition Time:  2025-03-02T17:14:15Z
               Message:
               Reason:                ProgrammingSucceeded
               Status:                True
               Type:                  Programmed
             Controller Name:         networking.gke.io/gateway
         Events:
           Type    Reason  Age                From                   Message
           ----    ------  ----               ----                   -------
           Normal  ADD     2m31s              sc-gateway-controller  default/my-gateway-extension
         Normal  SYNC    51s (x2 over 98s)  sc-gateway-controller  Attachment of GCPRoutingExtension "default/my-gateway-extension" to AncestorRef {Group:       "gateway.networking.k8s.io",
         Kind:        "Gateway",
         Namespace:   "default",
         Name:        GATEWAY_NAME,
         SectionName: nil,
         Port:        nil} was a success
           Normal  SYNC    23s           sc-gateway-controller  Reconciliation of GCPRoutingExtension "default/my-gateway-extension" to AncestorRef {Group:       "gateway.networking.k8s.io",
         Kind:        "Gateway",
         Namespace:   "default",
         Name:        GATEWAY_NAME,
         SectionName: nil,
         Port:        nil} was a success


         O campo Status.Conditions mostra uma condição Programmed com Status: True e Reason: ProgrammingSucceeded. Essas informações confirmam que a extensão foi aplicada corretamente.

4. Envie tráfego para o aplicativo.

   Depois que o gateway, a rota e o aplicativo forem implantados no cluster, será possível transmitir o tráfego para o aplicativo.

   1. Para acessar o aplicativo, encontre o endereço IP do gateway.

      No terminal, use o seguinte comando:

      kubectl get gateways.gateway.networking.k8s.io GATEWAY_NAME -o=jsonpath="{.status.addresses[0].value}"


      Substitua GATEWAY_NAME pelo nome do seu gateway.

      Esse comando gera o endereço IP do gateway. Nos comandos a seguir, substitua GATEWAY_IP_ADDRESS pelo endereço IP da saída.

   2. Teste a atualização de caminho acessando a versão serviceextensions do serviço da loja em store.example.com/serviceextensions:

      curl http://store.example.com/serviceextensions --resolve store.example.com:80:GATEWAY_IP_ADDRESS -v


      O resultado será o seguinte:

      {
      "cluster_name": "gke1",
      "host_header": "service-extensions.com",
      "metadata": "store-v1",
      "pod_name": "store-v1-5d9554f847-cvxpd",
      "pod_name_emoji": "💇🏼‍♀️",
      "project_id": "gateway-demo",
      "timestamp": "2025-03-15T12:00:00",
      "zone": "us-central1-c"
      }


Configurar o GCPTrafficExtension

É possível usar uma GCPTrafficExtension para usar recursos avançados de gerenciamento de tráfego no ambiente Cloud de Confiance . É possível configurar essa extensão em balanceadores de carga de aplicativo externos globais, balanceadores de carga de aplicativo externos regionais e balanceadores de carga de aplicativo internos regionais. Você pode usar o GCPTrafficExtension para implementar lógica personalizada de solicitação e resposta HTTP, rotas sofisticadas, transformações e políticas de segurança.

1. Atualize o HTTPRoute. Modifique sua HTTPRoute para incluir nomes de host ou caminhos que acionarão a extensão de tráfego.

   1. Salve o seguinte manifesto de amostra como o arquivo store-route.yaml:

      kind: HTTPRoute
      apiVersion: gateway.networking.k8s.io/v1
      metadata:
        name: store
      spec:
        parentRefs:
        - kind: Gateway
          name: GATEWAY_NAME
        hostnames:
        - "store.example.com"
        - "service-extensions.example.com"
        rules:
        - backendRefs:
          - name: store-v1
            port: 8080
        - matches:
          - headers:
            - name: env
              value: canary
          backendRefs:
          - name: store-v2
            port: 8080
        - matches:
          - path:
              value: /de
          backendRefs:
          - name: store-german
            port: 8080


      Substitua GATEWAY_NAME pelo nome do gateway, como internal-http, external-http ou global-external-http.

   2. Aplique o manifesto store-route.yaml ao cluster:

      kubectl apply -f store-route.yaml


2. Defina o GCPTrafficExtension.

   1. Salve a configuração do GCPTrafficExtension no arquivo de exemplo gcp-traffic-extension.yaml:

      kind: GCPTrafficExtension
      apiVersion: networking.gke.io/v1
      metadata:
      name: my-traffic-extension
      namespace: default
      spec:
      targetRefs:
      - group: "gateway.networking.k8s.io"
        kind: Gateway
        name: GATEWAY_NAME
      extensionChains:
      - name: chain1
        matchCondition:
          celExpressions:
          - celMatcher: request.path.contains("serviceextensions")
        extensions:
        - name: ext1
          authority: "myext.com"
          timeout: 1s
          backendRef:
            group: ""
            kind: Service
            name: extension-service
            port: 443
          supportedEvents:
            - RequestHeaders
            - RequestBody
            - ResponseHeaders
            - ResponseBody


      Substitua GATEWAY_NAME pelo nome do gateway, como internal-http, external-http ou global-external-http.

   2. Aplique o manifesto de amostra ao cluster:

      kubectl apply -f gcp-traffic-extension.yaml


3. Verifique a configuração do GCPTrafficExtension e a vinculação dele ao gateway.

   1. Verifique a implantação do GCPTrafficExtension:

      kubectl describe gcptrafficextension my-traffic-extension


      O resultado será o seguinte:

      Name:         my-traffic-extension
      Namespace:    default
      Labels:       <none>
      Annotations:  <none>
      API Version:  networking.gke.io/v1
      Kind:         GCPTrafficExtension
      Metadata:
        Creation Timestamp:  2025-03-02T17:12:30Z
        Generation:        1
        Resource Version:  31283253
        UID:               ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
      Spec:
        Extension Chains:
          Extensions:
            Authority:    myext.com
            Backend Ref:
              Group:
              Kind: Service
              Name: extension-service
              Port: 443
            Name:       ext1
            Timeout:    1s
          Match Condition:
            Cel Expressions:
              Cel Matcher: request.path.contains("serviceextensions")
          Name:  chain1
        Target Refs:
          Group: gateway.networking.k8s.io
          Kind: Gateway
          Name: GATEWAY_NAME
      Events:  <none>


      A saída mostra os detalhes da GCPTrafficExtension chamada my-traffic-extension no namespace padrão. Ele mostra o campo Spec, que contém a definição de como a extensão deve se comportar.

   2. Verifique a vinculação do gateway:

      Confirme se o GCPTrafficExtension está vinculado ao gateway. Esse comando pode levar alguns minutos para ser concluído:

      kubectl describe gateway GATEWAY_NAME


      O resultado será o seguinte:

      Name:         GATEWAY_NAME
      Namespace:    default
      Labels:       <none>
      Annotations:  networking.gke.io/addresses: /projects/1234567890/regions/us-central1/addresses/test-hgbk-default-internal-http-5ypwen3x2gcr
                    networking.gke.io/backend-services:
                      /projects/1234567890/regions/us-central1/backendServices/test-hgbk-default-extension-service-443-rduk21fwhoj0, /projects/1234567890/re...
                    networking.gke.io/firewalls: /projects/1234567890/global/firewalls/test-hgbk-l7-default-us-central1
                    networking.gke.io/forwarding-rules: /projects/1234567890/regions/us-central1/forwardingRules/test-hgbk-default-internal-http-qn7dk9i9zm73
                    networking.gke.io/health-checks:
                      /projects/1234567890/regions/us-central1/healthChecks/test-hgbk-default-extension-service-443-rduk21fwhoj0, /projects/1234567890/regio...
                    networking.gke.io/last-reconcile-time: 2025-03-02T17:15:02Z
                    networking.gke.io/lb-traffic-extensions:
                      /projects/1234567890/locations/us-central1/lbTrafficExtensions/test-hgbk-default-internal-http-lwh0op4qorb0
                    networking.gke.io/ssl-certificates:
                    networking.gke.io/target-http-proxies:
                      /projects/1234567890/regions/us-central1/targetHttpProxies/test-hgbk-default-internal-http-2jzr7e3xclhj
                    networking.gke.io/target-https-proxies:
                    networking.gke.io/url-maps: /projects/1234567890/regions/us-central1/urlMaps/test-hgbk-default-internal-http-2jzr7e3xclhj
      API Version:  gateway.networking.k8s.io/v1
      Kind:         Gateway
      Metadata:
        Creation Timestamp:  2025-03-02T16:37:50Z
        Finalizers:
          gateway.finalizer.networking.gke.io
        Generation:        1
        Resource Version:  31284863
        UID:               fd512611-bad2-438e-abfd-5619474fbf31
      ...


      A saída mostra as anotações, que o GKE usa para armazenar os links entre o gateway e os recursos Cloud de Confiance subjacentes. A anotação networking.gke.io/lb-traffic-extensions confirma a vinculação.

   3. Verifique o status da extensão:

      Para verificar o status da extensão do GCPTrafficExtension, execute o comando a seguir:

      kubectl describe gcptrafficextension my-traffic-extension


      Confirme se o GCPTrafficExtension tem um status Programmed com o motivo ProgrammingSucceeded. Isso pode demorar alguns minutos.

      A saída do recurso GCPTrafficExtension é semelhante a esta:

      Name:         my-traffic-extension
      Namespace:    default
      Labels:       <none>
      Annotations:  <none>
      API Version:  networking.gke.io/v1
      Kind:         GCPTrafficExtension
      Metadata:
        Creation Timestamp:  2025-03-02T17:12:30Z
        Generation:          1
        Resource Version:    31284378
        UID:                 ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
      Spec:
        Extension Chains:
          Extensions:
            Authority:  myext.com
            Backend Ref:
              Group:
              Kind:   Service
              Name:   extension-service
              Port:   443
            Name:     ext1
            Timeout:  1s
          Match Condition:
            Cel Expressions:
              Cel Matcher:  request.path.contains("serviceextensions")
          Name:             chain1
        Target Refs:
          Group:  gateway.networking.k8s.io
          Kind:   Gateway
          Name:   GATEWAY_NAME
      Status:
        Ancestors:
          Ancestor Ref:
            Group:      gateway.networking.k8s.io
            Kind:       Gateway
            Name:       GATEWAY_NAME
            Namespace:  default
          Conditions:
            Last Transition Time:  2025-03-02T17:14:15Z
            Message:
            Reason:                Accepted
            Status:                True
            Type:                  Accepted
            Last Transition Time:  2025-03-02T17:14:15Z
            Message:
            Reason:                ProgrammingSucceeded
            Status:                True
            Type:                  Programmed
          Controller Name:         networking.gke.io/gateway
      Events:
        Type    Reason  Age                From                   Message
        ----    ------  ----               ----                   -------
        Normal  ADD     2m31s              sc-gateway-controller  default/my-traffic-extension
        Normal  SYNC    51s (x2 over 98s)  sc-gateway-controller  Attachment of GCPTrafficExtension "default/my-gateway-extension" to AncestorRef {Group:       "gateway.networking.k8s.io",
        Kind:        "Gateway",
        Namespace:   "default",
        Name:        GATEWAY_NAME,
        SectionName: nil,
        Port:        nil} was a success
        Normal  SYNC    23s           sc-gateway-controller  Reconciliation of GCPTrafficExtension "default/my-traffic-extension" to AncestorRef {Group:       "gateway.networking.k8s.io",
        Kind:        "Gateway",
        Namespace:   "default",
        Name:        GATEWAY_NAME,
        SectionName: nil,
        Port:        nil} was a success


      O campo Status.Conditions mostra uma condição Programmed com Status: True e Reason: ProgrammingSucceeded. Essas informações confirmam que a extensão foi aplicada com sucesso.

4. Envie tráfego para o aplicativo.

   Depois que o gateway, a rota e o aplicativo forem implantados no cluster, será possível transmitir o tráfego para o aplicativo.

   1. Para acessar o aplicativo, encontre o endereço IP do gateway.

      No terminal, use o seguinte comando:

      kubectl get gateways.gateway.networking.k8s.io GATEWAY_NAME -o=jsonpath="{.status.addresses[0].value}"


      Substitua GATEWAY_NAME pelo nome do seu gateway.

      Esse comando gera o endereço IP do gateway. Nos comandos a seguir, substitua GATEWAY_IP_ADDRESS pelo endereço IP da saída.

   2. Teste a atualização de caminho acessando a versão serviceextensions do serviço da loja em store.example.com/serviceextensions:

      curl http://store.example.com/serviceextensions --resolve store.example.com:80:GATEWAY_IP_ADDRESS -v


      O resultado será o seguinte:

      {
      *   Request completely sent off
      < HTTP/1.1 200 OK
      < server: Werkzeug/2.3.7 Python/3.11.3
      < date: Sun, 02 Mar 2025 16:58:10 GMT
      < content-type: application/json
      < access-control-allow-origin: *
      < hello: service-extensions
      < via: 1.1 google
      < transfer-encoding: chunked
      }


Configurar o recurso GCPAuthzExtension

É possível usar uma GCPAuthzExtension com uma GCPAuthzPolicy para aplicar decisões de autorização complexas delegando-as a um serviço externo ou ao Identity-Aware Proxy (IAP).

1. Defina a GCPAuthzExtension:

   É possível configurar o GCPAuthzExtension para referenciar um serviço de extensão personalizado ou a IAP como um serviço de callout.

   • Opção 1: referenciar um serviço de extensão personalizado

     1. Salve a configuração do GCPAuthzExtension no arquivo de exemplo gcp-authz-extension.yaml:

     apiVersion: networking.gke.io/v1
     kind: GCPAuthzExtension
     metadata:
       name: my-authz-ext
       namespace: default
     spec:
       backendRef:
         kind: Service
         name: "${authz-service}"
       forwardHeaders:
       - Authorization
       failOpen: false
       timeout: "0.1s"
       wireFormat: EXT_PROC_GRPC


     No exemplo anterior, "${authz-service}" é um serviço de extensão, que precisa estar no mesmo namespace que GCPAuthzPolicy.

     1. Aplique o manifesto:

     kubectl apply -f gcp-authz-extension.yaml


   • Opção 2: referenciar a IAP como um serviço de destaque personalizado

     Também é possível configurar a IAP como um serviço de callout personalizado especificando iap.googleapis.com no campo googleAPIServiceName:

     1. Salve a configuração do GCPAuthzExtension no arquivo de exemplo authz-extension-iap.yaml:

     apiVersion: networking.gke.io/v1
     kind: GCPAuthzExtension
     metadata:
       name: my-authz-ext-iap
       namespace: default
     spec:
       googleAPIServiceName: iap.googleapis.com
       timeout: 50ms
       failOpen: false


     1. Aplique o manifesto:

     kubectl apply -f authz-extension-iap.yaml


2. Defina a GCPAuthzPolicy:

   A GCPAuthzPolicy tem como destino o gateway e especifica a ação a ser realizada no tráfego correspondente:

   • Configure uma política de autorização CUSTOM:

     A ação CUSTOM delega a decisão de autorização à extensão que você criou na etapa anterior.

     1. Salve o seguinte manifesto em gcp-authz-policy.yaml:

        apiVersion: networking.gke.io/v1
        kind: GCPAuthzPolicy
        metadata:
          name: my-gateway-authz
          namespace: default
        spec:
          enforcementLevel: L7
          targetRefs:
          - group: gateway.networking.k8s.io
            kind: Gateway
            name: "GATEWAY_NAME"
          rules:
          - from:
              sources:
              - principals:
                - principal_selector: CLIENT_CERT_URI_SANS
                  principal:
                    exact: "spiffee://cluster.local/ns1/pod1"
          - to:
              operations:
              - paths:
                - exact: "/api/secure-endpoint"
          action: CUSTOM
          customProvider:
            authzExtension:
              extensionRefs:
              - group: networking.gke.io
                kind: GCPAuthzExtension
                name: my-authz-ext


        Substitua GATEWAY_NAME pelo nome do seu gateway.

     2. Aplique o manifesto:

        kubectl apply -f gcp-authz-policy.yaml


Referenciar um recurso GCPWasmPlugin

É possível injetar lógica personalizada diretamente no caminho de dados do balanceador de carga usando um GCPWasmPlugin com uma GCPTrafficExtension ou GCPEdgeExtension. Esse método permite implantar recursos personalizados de gerenciamento de tráfego empacotados como um módulo Wasm.

Para configurar as extensões de serviço do GKE, siga estas etapas:

1. Implante um GCPWasmPlugin: crie e implante uma CustomResourceDefinition (CRD) do GCPWasmPlugin que contenha o código personalizado para seu módulo Wasm. É possível usar o GCPWasmPlugin com GCPTrafficExtension ou GCPEdgeExtension para a GatewayClass gke-l7-global-external-managed.

2. Configure as extensões de serviço: configure uma das seguintes extensões com o GCPWasmPlugin:

   • GCPTrafficExtension
   • GCPEdgeExtension

Implantar um GCPWasmPlugin

O GCPWasmPlugin permite injetar lógica personalizada escrita pelo usuário diretamente no caminho de dados do balanceador de carga Cloud de Confiance . O recurso GCPWasmPlugin aponta para a imagem do módulo Wasm no Artifact Registry, que é executada pelo balanceador de carga.

Antes de continuar com as etapas a seguir, verifique se você fez upload do seu módulo Wasm para um repositório do Artifact Registry. Para mais informações, consulte Preparar o código do plug-in.

Para implantar um recurso GCPWasmPlugin, siga estas etapas:

1. Salve o seguinte manifesto como wasm-plugin.yaml:

   kind: GCPWasmPlugin
   apiVersion: networking.gke.io/v1
   metadata:
     name: gcp-wasm-plugin
   spec:
     versions:
     - name: wasm-plugin-version
       description: "Test wasm plugin version"
       image: "us-docker.pkg.dev/service-extensions-samples/plugins/local-reply:main"
       weight: 1000000
     logConfig:
       enabled: true
       # Configures the sampling rate of activity logs.
       # The value of the field must be in range [0, 1e6].
       sampleRate: 1000000
       # Specifies the lowest level of logs that are exported to Cloud Logging.
       minLogLevel: INFO


   Observe o seguinte:

   • spec.versions.name: o nome da versão precisa ser exclusivo no recurso GCPWasmPlugin. É possível listar até 10 versões, mas apenas uma delas pode ter uma ponderação diferente de zero.
   • spec.versions.image: faz referência à imagem que contém o código do plug-in armazenado no Artifact Registry.
   • spec.versions.weight: especifica o peso da versão do plug-in. O peso precisa ser um número entre 0 e 1.000.000, incluindo esses dois valores.
   • spec.logConfig: especifica se o Cloud Logging será ativado para este plug-in. Se o valor não for especificado, o Cloud Logging será desativado por padrão.
   • spec.logConfig.sampleRate: configura a taxa de amostragem dos registros de atividades. A taxa precisa ser um número entre 0 e 1.000.000, inclusive. Se não for especificado quando o Cloud Logging estiver ativado, o valor padrão será 1,000,000 (100% das solicitações serão registradas).
   • spec.logConfig.minLogLevel: especifica o nível mais baixo de registros que são exportados para o Cloud Logging. Se o valor não for especificado quando o Cloud Logging estiver ativado, o campo será definido como INFO por padrão.

2. Aplique o manifesto wasm-plugin.yaml:

   kubectl apply -f wasm-plugin.yaml


3. Verifique se o plug-in foi implantado:

   kubectl describe gcpwasmplugins.networking.gke.io gcp-wasm-plugin


   O resultado será o seguinte:

   Name:         gcp-wasm-plugin
   Namespace:    default
   Labels:       <none>
   Annotations:  <none>
   API Version:  networking.gke.io/v1
   Kind:         GCPWasmPlugin
   Metadata:
     Creation Timestamp:  2025-08-08T19:54:18Z
     Generation:          1
     Resource Version:    44578
     UID:                 549a12c7-91d1-43ad-a406-d6157a799b79
   Spec:
     Log Config:
       Enabled: true
       Min Log Level: INFO
       Sample Rate: 1000000
     Versions:
       Description:  Test wasm plugin version
       Image:        us-docker.pkg.dev/service-extensions-samples/plugins/local-reply:main
       Name:         wasm-plugin-version
       Weight:       1000000
     Events:     <none>


Configurar GCPTrafficExtension

Para adicionar lógica personalizada ao balanceador de carga de aplicativo externo global, configure uma GCPTrafficExtension para usar um GCPWasmPlugin. É possível usar uma GCPTrafficExtension para usar recursos avançados de gerenciamento de tráfego no ambiente Cloud de Confiance . É possível configurar essa extensão em balanceadores de carga de aplicativo externos globais.

Para configurar uma GCPTrafficExtension para usar um GCPWasmPlugin, siga estas etapas:

1. Defina o GCPTrafficExtension.

   1. Salve a configuração do GCPTrafficExtension como gcp-traffic-extension-with-plugin.yaml:

      kind: GCPTrafficExtension
      apiVersion: networking.gke.io/v1
      metadata:
        name: gcp-traffic-extension-with-plugin
        namespace: default
      spec:
        targetRefs:
        - group: "gateway.networking.k8s.io"
          kind: Gateway
          name: GATEWAY_NAME
        extensionChains:
        - name: chain1
          matchCondition:
            celExpressions:
            - celMatcher: request.path.contains("serviceextensions")
          extensions:
          - name: ext1
            supportedEvents:
            - RequestHeaders
            - ResponseHeaders
            backendRef:
              group: "networking.gke.io"
              kind: GCPWasmPlugin
              name: gcp-wasm-plugin


      Substitua GATEWAY_NAME pelo nome do seu gateway, como global-external-http.

   2. Aplique o manifesto de amostra ao cluster:

      kubectl apply -f gcp-traffic-extension-with-plugin.yaml


2. Verifique a configuração do GCPTrafficExtension e a vinculação dele ao gateway.

   1. Verifique a implantação do GCPTrafficExtension:

      kubectl describe gcptrafficextensions.networking.gke.io gcp-traffic-extension-with-plugin


      O resultado será o seguinte:

      Name:         gcp-traffic-extension-with-plugin
      Namespace:    default
      Labels:       <none>
      Annotations:  <none>
      API Version:  networking.gke.io/v1
      Kind:         GCPTrafficExtension
      Metadata:
        Creation Timestamp:  2025-03-02T17:12:30Z
        Generation:        1
        Resource Version:  31283253
        UID:               ec8efaa0-d8e7-4e1b-9fd4-0ae0ef3c74d0
      Spec:
        Extension Chains:
          Extensions:
            Backend Ref:
              Group: networking.gke.io
              Kind: GCPWasmPlugin
              Name: gcp-wasm-plugin
            Name:       ext1
            Supported Events:
              RequestHeaders
              ResponseHeaders
          Match Condition:
            Cel Expressions:
              Cel Matcher: request.path.contains("serviceextensions")
          Name:  chain1
        Target Refs:
          Group: gateway.networking.k8s.io
          Kind: Gateway
          Name: GATEWAY_NAME
      Events:  <none>


      Substitua GATEWAY_NAME pelo nome do seu gateway.

      A saída mostra os detalhes da GCPTrafficExtension chamada gcp-traffic-extension-with-plugin no namespace padrão. Ele mostra o campo Spec, que contém a definição de como a extensão deve se comportar.

   2. Verifique a vinculação do gateway:

      Confirme se o GCPTrafficExtension está vinculado ao gateway. Esse comando pode levar alguns minutos para ser concluído:

      kubectl describe gateway GATEWAY_NAME


      Substitua GATEWAY_NAME pelo nome do seu gateway.

      O resultado será o seguinte:

      Name:         GATEWAY_NAME
      Namespace:    default
      Labels:       <none>
      Annotations:  networking.gke.io/addresses: /projects/922988411345/global/addresses/test-k18j-default-external-http-2jfqxrkgd0fm
                    networking.gke.io/backend-services:
                      /projects/922988411345/global/backendServices/test-k18j-default-gw-serve404-80-8zjp3d8cqfsu, /projects/922988411345/global/backendServices...
                      networking.gke.io/certmap: store-example-com-map
                      networking.gke.io/firewalls: /projects/922988411345/global/firewalls/test-k18j-l7-default-global
                      networking.gke.io/forwarding-rules: /projects/922988411345/global/forwardingRules/test-k18j-default-external-http-wt1tl0cwi6zr
                      networking.gke.io/health-checks:
                        /projects/922988411345/global/healthChecks/test-k18j-default-gw-serve404-80-8zjp3d8cqfsu, /projects/922988411345/global/healthChecks/test-...
                      networking.gke.io/last-reconcile-time: 2025-08-08T20:27:35Z
                      networking.gke.io/lb-route-extensions:
                      networking.gke.io/lb-traffic-extensions:
                        projects/922988411345/locations/global/lbTrafficExtensions/test-k18j-default-external-http-0tdum40yts35
                      networking.gke.io/ssl-certificates:
                      networking.gke.io/target-http-proxies:
                      networking.gke.io/target-https-proxies: /projects/922988411345/global/targetHttpsProxies/test-k18j-default-external-http-jy9mc97xb5yh
                      networking.gke.io/url-maps: /projects/922988411345/global/urlMaps/test-k18j-default-external-http-jy9mc97xb5yh
                      networking.gke.io/wasm-plugin-versions:
                        projects/922988411345/locations/global/wasmPlugins/test-k18j-default-gcp-wasm-plugin-itle20jj9nyk/versions/test-k18j-wasm-plugin-version-i...
                      networking.gke.io/wasm-plugins: projects/922988411345/locations/global/wasmPlugins/test-k18j-default-gcp-wasm-plugin-itle20jj9nyk
      API Version:  gateway.networking.k8s.io/v1
      Kind:         Gateway
      Metadata:
        Creation Timestamp:  2025-03-02T16:37:50Z
        Finalizers:
          gateway.finalizer.networking.gke.io
        Generation:        1
        Resource Version:  31284863
        UID:               fd512611-bad2-438e-abfd-5619474fbf31
      Spec:
        Gateway Class Name:  gke-l7-global-external-managed
        Listeners:
          Allowed Routes:
            Namespaces:
              From:  Same
          Name:      https
          Port:      443
          Protocol:  HTTPS
      ...


      A saída mostra as anotações, que o GKE usa para armazenar os links entre o gateway e os recursos Cloud de Confiance subjacentes. As anotações networking.gke.io/lb-traffic-extensions, networking.gke.io/wasm-plugin-versions e networking.gke.io/wasm-plugins confirmam a vinculação.

   3. Verifique o status da extensão:

      Confirme se o GCPTrafficExtension tem um status Programmed com o motivo ProgrammingSucceeded. Isso pode demorar alguns minutos.

      kubectl describe gcptrafficextensions.networking.gke.io gcp-traffic-extension-with-plugin


      O resultado será o seguinte:

      Name:         gcp-traffic-extension-with-plugin
      Namespace:    default
      Labels:       <none>
      Annotations:  <none>
      API Version:  networking.gke.io/v1
      Kind:         GCPTrafficExtension
      Metadata:
        Creation Timestamp:  2025-08-08T20:08:09Z
        Generation:          1
        Resource Version:    56528
        UID:                 1389f790-9663-45ca-ac4e-a2c082f43359
      Spec:
        Extension Chains:
          Extensions:
            Backend Ref:
              Group:  networking.gke.io
              Kind:   GCPWasmPlugin
              Name:   gcp-wasm-plugin
            Name:     ext1
            Supported Events:
              RequestHeaders
              ResponseHeaders
          Match Condition:
            Cel Expressions:
              Cel Matcher:  request.path.contains("serviceextensions")
          Name:             chain1
        Target Refs:
          Group:  gateway.networking.k8s.io
          Kind:   Gateway
          Name:   external-http
      Status:
        Ancestors:
          Ancestor Ref:
            Group:      gateway.networking.k8s.io
            Kind:       Gateway
            Name:       external-http
            Namespace:  default
          Conditions:
            Last Transition Time:  2025-08-08T20:16:13Z
            Message:
            Observed Generation:   1
            Reason:                Accepted
            Status:                True
            Type:                  Accepted
            Last Transition Time:  2025-08-08T20:16:13Z
            Message:
            Observed Generation:   1
            Reason:                ResolvedRefs
            Status:                True
            Type:                  ResolvedRefs
            Last Transition Time:  2025-08-08T20:16:13Z
            Message:
            Observed Generation:   1
            Reason:                ProgrammingSucceeded
            Status:                True
            Type:                  Programmed
          Controller Name:         networking.gke.io/gateway
      Events:
        Type    Reason  Age                  From                   Message
        ----    ------  ----                 ----                   -------
        Normal  ADD     19m                  sc-gateway-controller  default/gcp-traffic-extension-with-plugin
        Normal  SYNC    3m25s (x4 over 11m)  sc-gateway-controller  Attachment of GCPTrafficExtension "default/gcp-traffic-extension-with-plugin" to AncestorRef {Group:       "gateway.networking.k8s.io",
      Kind:        "Gateway",
      Namespace:   "default",
      Name:        "external-http",
      SectionName: nil,
      Port:        nil} was a success
        Normal  SYNC  3m25s (x4 over 11m)  sc-gateway-controller  All the object references were able to be resolved for GCPTrafficExtension "default/gcp-traffic-extension-with-plugin" bound to AncestorRef {Group:       "gateway.networking.k8s.io",
      Kind:        "Gateway",
      Namespace:   "default",
      Name:        "external-http",
      SectionName: nil,
      Port:        nil}
        Normal  SYNC  3m25s (x4 over 11m)  sc-gateway-controller  Programming of GCPTrafficExtension "default/gcp-traffic-extension-with-plugin" to AncestorRef {Group:       "gateway.networking.k8s.io",
      Kind:        "Gateway",
      Namespace:   "default",
      Name:        "external-http",
      SectionName: nil,
      Port:        nil} was a success


   4. Verifique o status do plug-in.

      Confirme se o recurso GCPWasmPlugin tem um status Programmed com o motivo ProgrammingSucceeded. Isso pode demorar alguns minutos.

      kubectl describe gcpwasmplugins.networking.gke.io gcp-wasm-plugin


      O resultado será o seguinte:

      Name:         gcp-wasm-plugin
      Namespace:    default
      Labels:       <none>
      Annotations:  <none>
      API Version:  networking.gke.io/v1
      Kind:         GCPWasmPlugin
      Metadata:
        Creation Timestamp:  2025-08-08T19:54:18Z
        Generation:          1
        Resource Version:    44578
        UID:                 549a12c7-91d1-43ad-a406-d6157a799b79
      Spec:
        Log Config:
          Enabled: true
          Min Log Level: INFO
          Sample Rate: 1000000
        Versions:
          Description:  Test wasm plugin version
          Image:        us-docker.pkg.dev/service-extensions-samples/plugins/local-reply:main
          Name:         wasm-plugin-version
          Weight:       1000000
      Status:
        Ancestors:
          Ancestor Ref:
            Group:      gateway.networking.k8s.io
            Kind:       Gateway
            Name:       external-http
            Namespace:  default
          Conditions:
            Last Transition Time:  2025-08-08T19:59:06Z
            Message:
            Observed Generation:   1
            Reason:                Accepted
            Status:                True
            Type:                  Accepted
            Last Transition Time:  2025-08-08T19:59:06Z
            Message:
            Observed Generation:   1
            Reason:                ResolvedRefs
            Status:                True
            Type:                  ResolvedRefs
            Last Transition Time:  2025-08-08T19:59:06Z
            Message:
            Observed Generation:   1
            Reason:                ProgrammingSucceeded
            Status:                True
            Type:                  Programmed
          Controller Name:         networking.gke.io/gateway
      Events:
        Type    Reason  Age                 From                   Message
        ----    ------  ----                ----                   -------
        Normal  ADD     31m                 sc-gateway-controller  default/gcp-wasm-plugin
        Normal  SYNC    2m1s (x7 over 26m)  sc-gateway-controller  Attachment of WasmPlugin "default/gcp-wasm-plugin" to AncestorRef {Group:       "gateway.networking.k8s.io",
      Kind:        "Gateway",
      Namespace:   "default",
      Name:        "external-http",
      SectionName: nil,
      Port:        nil} was a success
        Normal  SYNC  2m1s (x7 over 26m)  sc-gateway-controller  All the object references were able to be resolved for WasmPlugin "default/gcp-wasm-plugin" bound to AncestorRef {Group:       "gateway.networking.k8s.io",
      Kind:        "Gateway",
      Namespace:   "default",
      Name:        "external-http",
      SectionName: nil,
      Port:        nil}
        Normal  SYNC  2m1s (x7 over 26m)  sc-gateway-controller  Programming of WasmPlugin "default/gcp-wasm-plugin" to AncestorRef {Group:       "gateway.networking.k8s.io",
      Kind:        "Gateway",
      Namespace:   "default",
      Name:        "external-http",
      SectionName: nil,
      Port:        nil} was a success


3. Envie tráfego para o aplicativo.

   Depois que o gateway, a rota e o aplicativo forem implantados no cluster, será possível transmitir o tráfego para o aplicativo.

   1. Para acessar o aplicativo, encontre o endereço IP do gateway.

      No terminal, use o seguinte comando:

      kubectl get gateways.gateway.networking.k8s.io GATEWAY_NAME -o=jsonpath="{.status.addresses[0].value}"


      Substitua GATEWAY_NAME pelo nome do seu gateway.

      Esse comando gera o endereço IP do gateway. Nos comandos a seguir, substitua GATEWAY_IP_ADDRESS pelo endereço IP da saída.

   2. Teste a atualização de caminho acessando a versão serviceextensions do serviço da loja em store.example.com/serviceextensions:

      curl https://store.example.com/serviceextensions --resolve store.example.com:443:GATEWAY_IP_ADDRESS --cacert cacert.pem -v


      A saída retorna Hello World.

Configurar o GCPEdgeExtension com o GCPWasmPlugin

Para adicionar lógica personalizada ao balanceador de carga de aplicativo externo global usando um módulo WebAssembly (Wasm), configure uma GCPEdgeExtension que faça referência ao GCPWasmPlugin.

1. Salve o seguinte manifesto do GCPEdgeExtension como gcp-edge-extension-with-plugin.yaml:

   kind: GCPEdgeExtension
   apiVersion: networking.gke.io/v1
   metadata:
     name: gcp-edge-extension-with-plugin
     namespace: default
   spec:
     targetRefs:
     - group: "gateway.networking.k8s.io"
       kind: Gateway
       name: GATEWAY_NAME
     extensionChains:
     - name: chain1
       matchCondition:
         celExpressions:
         - celMatcher: request.path.startsWith("/serviceextensions")
       extensions:
       - name: ext1
         supportedEvents:
         - RequestHeaders
         backendRef:
           group: "networking.gke.io"
           kind: GCPWasmPlugin
           name: gcp-wasm-plugin


   Substitua GATEWAY_NAME pelo nome do seu gateway.

2. Aplique o manifesto ao cluster:

   kubectl apply -f gcp-edge-extension-with-plugin.yaml


3. Verifique a configuração do GCPEdgeExtension e a vinculação dele ao gateway:

   1. Verifique o status da extensão:

      Para verificar o status da extensão do GCPEdgeExtension, execute o seguinte comando:

      kubectl describe gcpedgeextensions.networking.gke.io gcp-edge-extension-with-plugin


      Confirme se o GCPEdgeExtension tem um status Programmed com o motivo ProgrammingSucceeded. Isso pode demorar alguns minutos.

   2. Verifique a vinculação do gateway:

      Execute este comando:

      kubectl describe gateway GATEWAY_NAME


      Substitua GATEWAY_NAME pelo nome do seu gateway.

      Confirme se o GCPEdgeExtension está vinculado ao gateway. Isso pode levar alguns minutos. A saída inclui a anotação networking.gke.io/lb-edge-extensions, que confirma o link entre o gateway e a extensão de borda.

Enviar tráfego para a extensão

Depois de implantar o gateway e o GCPEdgeExtension, teste a lógica de roteamento enviando tráfego para o aplicativo.

1. Para acessar o aplicativo, veja o endereço IP do gateway:

   kubectl get gateways.gateway.networking.k8s.io external-http -o=jsonpath="{.status.addresses[0].value}"


   A saída é o endereço IP do gateway. Nos comandos a seguir, substitua GATEWAY_IP_ADDRESS pelo endereço IP da saída.

2. Envie uma solicitação para o URL de base:

   curl http://store.example.com --resolve store.example.com:80:GATEWAY_IP_ADDRESS -v


   O gateway encaminha a solicitação para o serviço padrão, como store-v1.

3. Envie uma solicitação para o caminho especificado no celMatcher, como /serviceextensions:

   curl http://store.example.com/serviceextensions --resolve store.example.com:80:GATEWAY_IP_ADDRESS -v


   A extensão aciona o plug-in Wasm, que encaminha a solicitação para o serviço secundário, como store-v2.

Gerenciar o recurso GCPWasmPlugin

É possível atualizar o CRD GCPWasmPlugin e monitorar o plug-in.

Atualizar o GCPWasmPlugin

Para atualizar um recurso GCPWasmPlugin, siga estas etapas:

1. Faça a mudança no manifesto do GCPWasmPlugin e siga as etapas descritas em Implantar um GCPWasmPlugin.

   Por exemplo, para ter duas versões do plug-in, em que uma versão está veiculando tráfego e a outra não, atualize o arquivo wasm-plugin.yaml para o seguinte:

   kind: GCPWasmPlugin
   apiVersion: networking.gke.io/v1
   metadata:
     name: gcp-wasm-plugin
   spec:
     versions:
     - name: wasm-plugin-version-v1
       description: "Serving Wasm Plugin version"
       image: "us-docker.pkg.dev/service-extensions-samples/plugins/local-reply:main"
       weight: 1000000
     - name: wasm-plugin-version-v2
       description: "Non serving Wasm Plugin version"
       image: "us-docker.pkg.dev/service-extensions-samples/plugins/local-reply:main"
       weight: 0
     logConfig:
       enabled: true
       sampleRate: 1000000
       minLogLevel: INFO


   Neste exemplo, o seguinte se aplica:

   • wasm-plugin-version-v1 tem um weight de 1000000, o que significa que ele atende a todo o tráfego.
   • wasm-plugin-version-v2 tem um weight de 0, o que significa que não veicula tráfego.

2. Para garantir que o gateway seja atualizado, execute o seguinte comando: Esse comando pode levar alguns minutos para ser concluído:

   kubectl describe gateway GATEWAY_NAME


   Substitua GATEWAY_NAME pelo nome do seu gateway.

Monitorar GCPWasmPlugin

Para ver as métricas do GCPWasmPlugin no console Cloud de Confiance , consulte Monitoramento na perspectiva de um plug-in.

Quando você chegar à etapa do guia em que precisa selecionar um valor na lista Filtro de versão do plug-in, procure o formato prefix−WASM_PLUGIN_VERSION_NAME_FROM_FILE−suffix, em que WASM_PLUGIN_VERSION_NAME_FROM_FILE é o nome da versão específica definida no arquivo de configuração do GCPWasmPlugin.

Resolver problemas de extensões de tráfego em gateways

Nesta seção, você encontra dicas de solução de problemas para configurar extensões de tráfego em gateways.

Gateway não encontrado

O erro a seguir indica que o recurso Gateway especificado no campo targetRefs do recurso GCPTrafficExtension, GCPRoutingExtension ou GCPEdgeExtension não existe:

error: failed to create resource: GCPTrafficExtension.networking.gke.io "my-traffic-extension" is invalid: spec.gatewayRef: gateway "my-gateway" not found in namespace "default"

Para resolver esse problema, verifique se o recurso de gateway especificado no campo targetRefs do recurso GCPTrafficExtension ou GCPRoutingExtension existe no namespace especificado.

Serviço ou porta de serviço não encontrado

O erro a seguir indica que o serviço ou a porta do serviço especificados no campo backendRef do recurso GCPTrafficExtension ou GCPRoutingExtension não existe:

error: failed to create resource: GCPTrafficExtension.networking.gke.io "my-traffic-extension" is invalid: spec.service: service "callout-service" not found in namespace "default"

Para resolver esse problema, verifique se o serviço e a porta do serviço especificados no campo backendRef do recurso GCPTrafficExtension ou GCPRoutingExtension existem no namespace especificado.

Nenhum endpoint de rede no NEG

O erro a seguir indica que não há endpoints de rede no NEG associados ao serviço especificado no campo backendRef do recurso GCPTrafficExtension ou GCPRoutingExtension:

error: failed to create resource: GCPTrafficExtension.networking.gke.io "my-traffic-extension" is invalid: spec.service: no network endpoints found for service "callout-service"

Para resolver esse problema, verifique se o serviço especificado no campo backendRef do recurso GCPTrafficExtension ou GCPRoutingExtension tem endpoints de rede.

Nenhuma resposta ou resposta com um erro ao enviar a solicitação

Se você não receber uma resposta ou se receber uma resposta com um erro ao enviar uma solicitação, isso pode indicar que o serviço de callout não está funcionando corretamente.

Para resolver esse problema, verifique se há erros nos registros do serviço de callout.

Código de erro 404 no payload JSON

O erro a seguir indica que o serviço de callout não foi encontrado ou não está respondendo à solicitação:

{
  "error": {
    "code": 404,
    "message": "Requested entity was not found.",
    "status": "NOT_FOUND"
  }
}

Para resolver esse problema, verifique se o serviço de callout está em execução, se ele está escutando na porta correta e se o serviço está configurado corretamente no recurso GCPTrafficExtension ou GCPRoutingExtension.

Código de erro 500 no payload JSON

O erro a seguir indica que o serviço de callout está com um erro interno do servidor:

{
  "error": {
    "code": 500,
    "message": "Internal server error.",
    "status": "INTERNAL"
  }
}

Para resolver esse problema, verifique os registros do serviço de callout para identificar a causa do erro interno do servidor.

GCPWasmPlugin não existe

O erro a seguir indica que o recurso GCPWasmPlugin não existe no seu projeto para GCPTrafficExtension ou GCPEdgeExtension:

Status:
  Ancestors:
    Ancestor Ref:
      Group:      gateway.networking.k8s.io
      Kind:       Gateway
      Name:       external-http
      Namespace:  default
    Conditions:
      Last Transition Time:  2025-03-06T16:27:57Z
      Message:
      Reason:                Accepted
      Status:                True
      Type:                  Accepted
      Last Transition Time:  2025-03-06T16:27:57Z
      Message:               error cause: invalid-wasm-plugin: GCPWasmPlugin default/my-wasm-plugin in GCPTrafficExtension default/my-gateway-plugin-extension does not exist
      Reason:                GCPWasmPluginNotFound
      Status:                False
      Type:                  ResolvedRefs
    Controller Name:         networking.gke.io/gateway

Para resolver esse problema, crie um GCPWasmPlugin correspondente no projeto Cloud de Confiance ou aponte uma extensão para um GCPWasmPlugin atual.

A seguir

• Saiba mais sobre o GKE Inference Gateway.
• Saiba como disponibilizar um LLM com o GKE Inference Gateway.
• Saiba como ver métricas de observabilidade.
