Componenti del modello di metrica

Il modello di Cloud Monitoring per i dati di monitoraggio è costituito da tre concetti principali:

  • Tipi di risorse monitorate
  • Tipi di metriche
  • Serie temporale

Il documento Il modello metrico descrive questi concetti di Cloud Monitoring in termini generali. Se non hai mai utilizzato questi concetti, leggi prima quella pagina.

Questa pagina descrive in modo più dettagliato i tipi di metriche, le risorse monitorate e le serie temporali, oltre ad alcuni concetti correlati. Questi concetti sono alla base di tutte le metriche di monitoraggio.

Prima di provare a recuperare i dati di monitoraggio non elaborati o aggregati utilizzando l'API Monitoring, come descritto in Recupero dei dati delle serie temporali, devi comprendere le informazioni riportate in questa pagina. Per ulteriori dettagli su questi concetti e su come vengono mappati all'API Cloud Monitoring, consulta la sezione Struttura delle serie temporali, in particolare se prevedi di utilizzare l'API Monitoring.

Informazioni sulle etichette

Sia i tipi di risorse monitorate che i tipi di metriche supportano le etichette, che consentono di classificare i dati durante l'analisi. Ad esempio:

  • Un tipo di risorsa monitorata per una macchina virtuale potrebbe includere etichette per la posizione della macchina e l'ID progetto associato alla macchina. Quando vengono registrate le informazioni sulla risorsa monitorata, queste includono i valori per le etichette.
  • Un tipo di metrica che conteggia le richieste API potrebbe avere etichette per registrare il nome del metodo invocato e lo stato della richiesta.

L'utilizzo delle etichette è descritto in maggiore dettaglio in Etichette.

Tipi di risorse monitorate

Una risorsa monitorata è una risorsa da cui vengono acquisiti i dati delle metriche. Cloud Monitoring supporta circa 270 tipi di risorse monitorate.

I tipi di risorse monitorate includono nodi e attività generici, componenti architettonici in Google Kubernetes Engine e molti altri.

Ogni tipo di risorsa monitorata è descritto formalmente in una struttura di dati chiamata descrittore della risorsa monitorata. Per ulteriori informazioni, consulta Descrittori delle risorse monitorate.

Ogni tipo di risorsa monitorata supportato ha una voce nell'elenco Risorse monitorate. Le voci nell'elenco vengono create dai descrittori delle risorse monitorate. Questa sezione descrive le informazioni acquisite in un descrittore della risorsa monitorata e mostra come vengono presentate nell'elenco.

Un tipo di risorsa monitorata di esempio

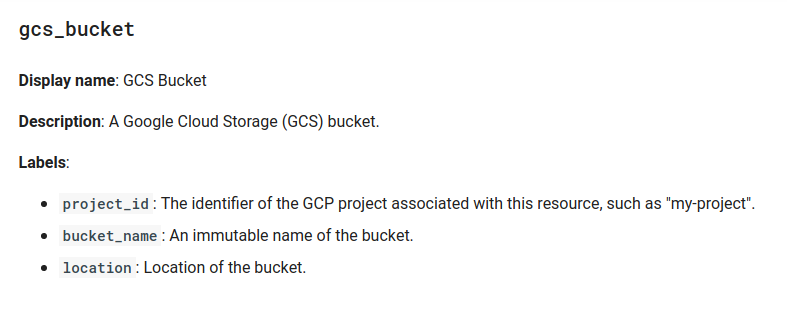

L'immagine seguente mostra la voce nell'elenco per un bucket Cloud Storage:

Elenco del bucket Cloud Storage.

Tutte le voci dell'elenco includono le seguenti informazioni:

  • Tipo: l'intestazione della voce elenca il tipo di risorsa monitorata; gcs_bucket nell'esempio.
  • Nome visualizzato: una breve descrizione della risorsa monitorata.
  • Descrizione: una descrizione più lunga della risorsa monitorata.
  • Etichette: un insieme di dimensioni per classificare i dati. Per ulteriori informazioni, consulta Etichette.

Tipi di metriche

Un tipo di metrica descrive le misurazioni che possono essere raccolte da una risorsa monitorata. Un tipo di metrica include una descrizione di ciò che viene misurato e di come vengono interpretate le misurazioni.

I tipi di metriche includono conteggi di chiamate API, statistiche sull'utilizzo del disco, consumo di spazio di archiviazione e molto altro.

Ogni tipo di metrica è descritto formalmente in una struttura di dati chiamata descrittore della metrica. Per ulteriori informazioni, consulta Descrittori delle metriche.

Ogni tipo di metrica integrata ha una voce nelle pagine Elenco metriche. Le voci in queste tabelle vengono create dai descrittori delle metriche. Questa sezione descrive le informazioni acquisite in un tipo di metrica e mostra come vengono presentate nel materiale di riferimento.

Un tipo di metrica di esempio

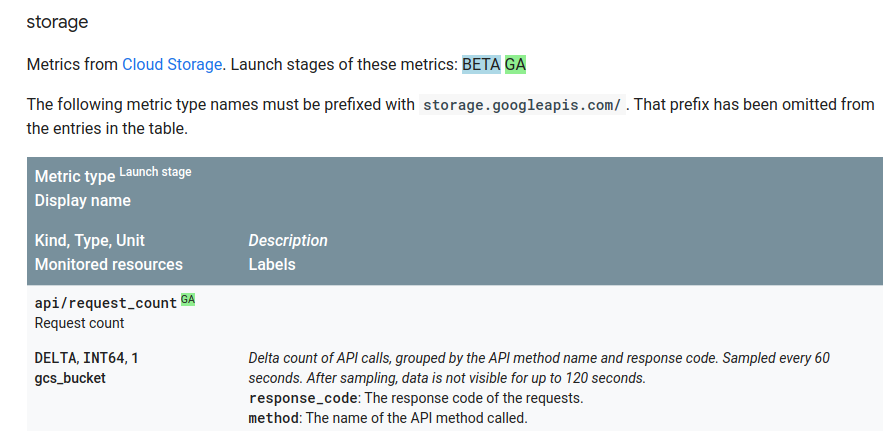

L'immagine seguente mostra una voce per un tipo di metrica Cloud Storage:

Un estratto dell'elenco delle metriche per Cloud Storage.

I tipi di metriche vengono visualizzati in una tabella e l'intestazione della tabella spiega il layout delle informazioni. Questa sezione utilizza una voce come esempio, ma tutte le tabelle utilizzano lo stesso formato.

La voce della tabella Cloud Storage di esempio fornisce le seguenti informazioni su un tipo di metrica:

  • Tipo di metrica: un identificatore per il tipo di metrica,storage.googleapis.com/api/request_count nell'esempio.

    Il prefisso storage.googleapis.com funge da spazio dei nomi per Cloud Storage. Tutti i tipi di metriche associati a un determinato tipo di risorsa monitorata utilizzano lo stesso spazio dei nomi.

    Gli spazi dei nomi vengono omessi dalle voci nelle tabelle.

    Tutti i tipi di metriche associate a Cloud Storage sono elencati nella tabella delle metriche di Cloud Storage.

  • Fase di lancio: un blocco colorato che indica la fase di lancio del tipo di metrica con un valore come Alpha, Beta e GA.

  • Nome visualizzato: una breve stringa che descrive il tipo di metrica, "Conteggio richieste" nell'esempio.

  • Tipo, Tipo, Unità: questa riga fornisce informazioni per interpretare i valori dei dati: l'esempio mostra una metrica delta registrata come un numero intero a 64 bit senza unità (ovvero il valore 1).

    • Tipo: questo esempio è una metrica delta, che registra una variazione in un periodo di tempo. In altre parole, ogni punto dati registra il numero di chiamate API dall'inserimento del punto dati precedente. Per ulteriori informazioni sui tipi, consulta Tipi di valore e tipi di metriche.

    • Tipo: questo esempio registra i valori come numeri interi a 64 bit. Per ulteriori informazioni sui tipi, consulta Tipi di valore e tipi di metriche.

    • Unità: questa metrica non richiede un'unità esplicita perché rappresenta un conteggio. Il numero 1 viene utilizzato per indicare che non è necessaria alcuna unità.

  • Risorse monitorate: le risorse monitorate per le quali è disponibile questo tipo di metrica. I valori riportati qui sono gli stessi descritti in Tipi di risorse monitorate.

  • Descrizione: informazioni più dettagliate su cosa viene registrato e come. In corsivo per distinguerlo dalle etichette.

  • Etichette: un insieme di dimensioni per classificare i dati. Per ulteriori informazioni, consulta Etichette.

Quando accedi ai dati di monitoraggio tramite l'API Cloud Monitoring, includi un Trusted Cloud progetto nella chiamata all'API. Puoi recuperare solo i dati visibili Trusted Cloud a quel progetto. Ad esempio, se richiedi i dati del tuo progetto per il tipo di metrica storage.googleapis.com/api/request_count, vedrai i conteggi delle API solo per i bucket Cloud Storage del tuo progetto. Se il progetto non utilizza bucket Cloud Storage, non vengono restituiti dati metrici.

Tipi di metriche integrate

I tipi di metriche integrate sono definiti dai Trusted Cloud by S3NS servizi, tra cui Cloud Monitoring. Questi tipi di metriche descrivono misurazioni standard per un'ampia gamma di infrastrutture comuni e sono disponibili per chiunque.

L'elenco Metriche mostra l'intero insieme di tipi di metriche integrate.

Etichette

Un'etichetta è una coppia chiave-valore che può essere utilizzata per fornire informazioni su un valore dei dati.

Etichette delle metriche e delle risorse monitorate

Le definizioni di tipi di metriche e di risorse monitorate includono le etichette. Le etichette sono classificatori per i dati raccolti e aiutano a categorizzare i dati per un'analisi più approfondita. Ad esempio:

  • Il tipo di metrica Cloud Storage storage.googleapis.com/api/request_count ha due etichette, response_code e method.
  • Il tipo di risorsa monitorata Cloud Storage gcs_bucket ha tre etichette: project_id, bucket_name e location. Le etichette identificano istanze specifiche del tipo di risorsa.

Pertanto, tutti i dati raccolti per le richieste API da un bucket Cloud Storage sono classificati in base al metodo chiamato, al codice di risposta per la chiamata, al nome, alla posizione e al progetto del bucket coinvolto. L'insieme di etichette varia in base alla metrica o al tipo di risorsa monitorata. Le etichette disponibili sono documentate nelle pagine Elenco delle metriche e Elenco delle risorse monitorate.

Monitorando il codice di risposta, il nome del metodo e la posizione durante il conteggio delle chiamate API, puoi recuperare il numero di chiamate a un determinato metodo API, il numero di chiamate non riuscite a qualsiasi metodo o il numero di chiamate non riuscite a un metodo specifico in una posizione specifica.

Il numero di etichette e il numero di valori che ciascuna può assumere è definito cardinalità. La cardinalità è il numero di possibili serie temporali che possono essere raccolte per una coppia di tipi di metriche e risorse monitorate: esiste una serie temporale per ogni combinazione di valori delle relative etichette. Per ulteriori informazioni, consulta Cardinalità: serie temporali ed etichette.

Serie temporali: dati di una risorsa monitorata

Questa sezione illustra che cosa sono i dati di monitoraggio e come sono organizzati in serie temporali. È qui che i componenti concettuali del modello di metrica diventano elementi concreti.

Cloud Monitoring memorizza misurazioni regolari nel tempo per coppie di tipi di metriche e risorse monitorate. Le misurazioni vengono raccolte in serie temporali e ogni serie temporale contiene i seguenti elementi:

  • Il nome del tipo di metrica a cui appartiene la serie temporale e una combinazione di valori per le etichette della metrica.

  • Una serie di coppie (timestamp, valore). Il valore è la misurazione e il timestamp è il momento in cui è stata eseguita la misurazione.

  • La risorsa monitorata che è l'origine dei dati delle serie temporali e una combinazione di valori per le etichette della risorsa.

Viene creata una serie temporale per ogni combinazione di etichette di metriche e risorse che genera dati.

Esempio stilizzato: il tipo di metrica storage.googleapis.com/api/request_count potrebbe avere molte serie temporali per i bucket Cloud Storage del progetto. L'illustrazione seguente mostra alcune possibili serie temporali.

Nell'illustrazione, il valore bucket: xxxx rappresenta il valore dell'etichetta bucket_name nel tipo di risorsa monitorata e response_code e method sono etichette nel tipo di metrica. Esiste una serie temporale per ogni combinazione di valori nelle etichette delle risorse e delle metriche. Le illustrazioni ne mostrano alcune:

Immagini che mostrano più serie temporali in una metrica

Cloud Monitoring non registra serie temporali "vuote". Nell'esempio dei bucket Cloud Storage, se non utilizzi un determinato bucket o non chiami mai un determinato metodo API, non vengono raccolti dati per quell'etichetta e nessuna serie temporale la menziona. Ciò significa che, se il progetto non contiene dati per una determinata metrica, non viene visualizzato il tipo di metrica.

I tipi di metriche non indicano i tipi di risorse monitorate trovate nelle serie temporali delle metriche. Per Cloud Storage esiste un solo tipo di risorsa monitorata: gcs_bucket. Alcuni tipi di metriche sono accoppiati a più di una risorsa monitorata.

Cardinalità: serie temporali ed etichette

Ogni serie temporale è associata a una coppia specifica di tipi di metrica e risorse monitorate. I tipi di metriche e risorse monitorate forniscono ciascuno un numero di etichette. In Cloud Monitoring, il numero di combinazioni uniche di valori per l'insieme di etichette è la cardinalità del tipo di metrica o del tipo di risorsa monitorata. Questi valori sono indicati come cardinalità della metrica e cardinalità della risorsa e determinano quante possibili serie temporali, la cardinalità totale, potrebbero essere generate.

Supponiamo che tu abbia un tipo di metrica che specifica due etichette,color e zone. La cardinalità della metrica dipende dal numero di possibili valori delle etichette:

  • Se sono presenti solo tre colori possibili, "rosso", "verde" e "blu", l'etichetta color può avere fino a tre valori distinti.
  • Se esistono solo due zone possibili, "est" e "ovest", l'etichetta zone può avere fino a due valori distinti.

La cardinalità di questa metrica è 6 (3 x 2). Se esistono 1000 possibili valori per l'etichetta color e ogni colore può apparire in ogni zona, la cardinalità della metrica è 2000 (1000 x 2). Lo stesso calcolo si applica se si tratta di etichette su un tipo di risorsa monitorata anziché su un tipo di metrica.

Questo valore di cardinalità è un valore massimo, in base al numero di combinazioni di possibili valori di etichetta. Il valore effettivo reale potrebbe essere notevolmente inferiore se non si verificano tutte le combinazioni di valori delle etichette. Ad esempio, se ogni colore viene visualizzato in una sola zona e non in entrambe, il numero massimo di serie temporali visualizzato nel sistema in esecuzione è 1000. Tuttavia, l'utilità della cardinalità effettiva dipende dai motivi per cui determinate combinazioni non vengono visualizzate e se potrebbero essere visualizzate in futuro.

La cardinalità dipende dai valori che possono avere le etichette.

Quando i dati delle serie temporali vengono scritti, vengono classificati in base alle metriche e ai tipi di risorse monitorate. Per qualsiasi coppia di tipi di metriche e risorse, la cardinalità totale è il prodotto della cardinalità della metrica e della cardinalità della risorsa. Se hai una metrica con una cardinalità di 1000 e una risorsa con una cardinalità di 100 e se viene visualizzato ogni valore dell'etichetta, hai 100.000 serie temporali (1000 x 100).
