Esta página é uma continuação detalhada da discussão e dos exemplos apresentados em Métricas, séries temporais e recursos e Componentes do modelo de métrica. Para aproveitar ao máximo esta página, leia essas páginas primeiro.
Esta página é destinada a leitores que queiram entender melhor as séries temporais e a implementação do modelo de métrica do Cloud Monitoring, especialmente os leitores que usam a API Monitoring.Revisão do modelo de métrica
Um pré-requisito para entender a estrutura da série temporal é a familiaridade com o modelo de métrica usado pelo Cloud Monitoring. Esse modelo é descrito em Métricas, séries temporais e recursos. Esta seção oferece uma breve revisão.

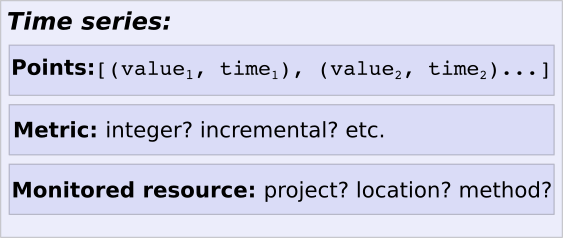

Em termos gerais, os dados de monitoramento são registrados em séries temporais. Cada série temporal inclui três informações relevantes para essa discussão:
- Um conjunto de pontos de dados com carimbo de data/hora.
- Uma referência ao tipo de métrica que informa como interpretar os pontos de dados.
Uma referência ao recurso monitorado de origem dos dados.
Cada série temporal contém as medidas de uma única origem física ou lógica. Se o ambiente tiver centenas de recursos, cada um contribuirá com pelo menos uma série temporal. Na verdade, se o tipo de métrica e o tipo de recurso monitorado tiverem rótulos, você receberá uma série temporal por combinação de valores de rótulos. Consulte Cardinalidade para mais informações.
Uma amostra de série temporal
Uma série temporal é representada como uma instância de um objeto TimeSeries.
Confira a seguir uma instância completa de uma única série temporal:
{
"metric": {
"labels": {
"log": "kubelet",
"severity": "DEFAULT"
},
"type": "logging.googleapis.com/log_entry_count"
},
"resource": {
"type": "gce_instance",
"labels": {
"instance_id": "5106847938295940291",
"zone": "us-central1-a",
"project_id": "a-gcp-project"
}
},
"metricKind": "DELTA",
"valueType": "INT64",
"points": [
{
"interval": {
"startTime": "2019-12-20T20:25:38Z",
"endTime": "2019-12-20T20:26:38Z"
},
"value": {
"int64Value": "20"
}
}
]
}
A maioria das séries temporais inclui vários outros pontos de dados, mas este abrange um intervalo de um minuto. Todas as séries temporais têm a mesma estrutura, com os seguintes campos:
Os registros do campo
metric- Os valores de métrica-rótulo para essa série temporal específica, representando uma combinação de valores de rótulo.
- O tipo de métrica a que os dados estão associados. O tipo de métrica especifica os rótulos disponíveis e descreve o que os pontos de dados representam.
As informações neste campo são descritas em mais detalhes em Métricas.
O campo
resourceregistra:- os valores de rótulo de recurso para essa série temporal específica, representando uma combinação de valores de rótulo;
- O recurso monitorado específico de onde os dados foram coletados.
As informações neste campo são descritas em mais detalhes em Objetos de recurso monitorado.
Os campos
metricKindevalueTypemostram como interpretar os valores. Para mais informações, consulte Tipos e tipos de métricas.O campo
pointsé uma matriz de valores com carimbo de data/hora. O tipo de métrica informa o que os valores representam. A série temporal de amostra tem uma matriz com um único ponto de dados. Na maioria das séries temporais, a matriz tem vários outros valores.
Para ver um exemplo ativo que recupera dados de série temporal, consulte Série temporal: dados de um recurso monitorado.
O restante desta página analisa as informações nos campos metric e resource em mais detalhes.
Recursos monitorados
O Cloud Monitoring coleta dados de recursos monitorados e os registra em séries temporais. Cada série temporal criada inclui uma descrição do recurso monitorado de onde os dados foram coletados.
Objetos de recursos monitorados
Um recurso monitorado é representado por uma instância de um
objeto MonitoredResource. O recurso monitorado descreve
a origem dos valores em uma série temporal.
O objeto MonitoredResource é incorporado à série temporal e
identifica uma instância específica de um tipo de recurso monitorado conhecido para o
Monitoring: ele aponta para uma entidade física ou lógica.
Por exemplo, veja um objeto de recurso monitorado que descreve uma instância específica do Compute Engine, extraída da série temporal de amostra:
"resource": {
"type": "gce_instance",
"labels": {
"instance_id": "5106847938295940291",
"zone": "us-central1-a",
"project_id": "a-gcp-project"
}
}
Esta instância de um recurso monitorado é do tipo gce_instance. Ele tem um valor instance_id específico (5106847938295940291) no projeto a-gcp-project.
A instância está localizada nos EUA. Outra série temporal pode se originar de uma instância diferente
desse recurso monitorado. Cada combinação de valores de rótulo identifica um recurso exclusivo de onde os dados são coletados.
Diferentes conjuntos de rótulos fazem sentido para diferentes recursos. O conjunto de rótulos de um recurso é determinado pelo descritor de recurso monitorado para esse tipo.
Descritores de recursos monitorados
As informações sobre um tipo de recurso monitorado são mantidas em uma estrutura de dados chamada descritor de recursos monitorados. Para uma definição dessa
estrutura de dados, consulte MonitoredResourceDescriptor.
Um descritor de recurso monitorado é como um esquema ou uma especificação de uma estrutura de registros. Ele não inclui os dados sobre uma instância específica do recurso monitorado, mas informa como descrever um recurso monitorado de um tipo específico. Por exemplo, veja o descritor de recurso monitorado para o recurso gce_instance:
{
"type": "gce_instance",
"displayName": "VM Instance",
"description": "A virtual machine instance hosted in Compute Engine.",
"name": "projects/[PROJECT_ID]/monitoredResourceDescriptors/gce_instance"
"labels": [
{
"key": "project_id",
"description": "The identifier of the GCP project associated with this resource, such as \"my-project\"."
},
{
"key": "instance_id",
"description": "The numeric VM instance identifier assigned by Compute Engine."
},
{
"key": "zone",
"description": "The Compute Engine zone in which the VM is running."
}
],
}
Compare esse descritor de recurso monitorado com a instância específica de um recurso gce_instance mostrado em Objetos de recurso monitorado.
Esse descritor não descreve um recurso monitorado específico. Em vez disso, o descritor especifica os rótulos e cada combinação de valores de rótulo identifica um recurso monitorado específico.
É possível usar a API Cloud Monitoring para recuperar os descritores de recursos monitorados no projeto Trusted Cloud by S3NS . Veja, por exemplo, as páginas de referência dos métodos
monitoredResourceDescriptors.list e
monitoredResourceDescriptors.get.
Para exemplos de uso dos métodos da API Monitoring, consulte Listar tipos de métricas e recursos.
Métricas
Cada série temporal criada pelo Cloud Monitoring registra um conjunto de pontos de dados, além de informações sobre a organização e o significado desses pontos de dados.
Objetos de métrica
Cada série temporal inclui uma referência à descrição dos dados que estão sendo registrados em um objeto de métrica.
O objeto de métrica contido em uma série temporal especifica o tipo de medição e informações específicas sobre essas medições.
Para uma definição da estrutura de dados do objeto de métrica, consulte Metric.
Por exemplo, este é o objeto de métrica extraído da série temporal em uma série temporal de amostra:
{
"metric": {
"labels": {
"log": "kubelet",
"severity": "DEFAULT"
},
"type": "logging.googleapis.com/log_entry_count"
}
Esse objeto informa que a série temporal contém medições logging.googleapis.com/log_entry_count. Os valores de rótulo informam que essa série temporal específica conta apenas entradas de registro de gravidade DEFAULT no arquivo de registro chamado kubelet.
Há uma série temporal para cada combinação de valores de rótulo. Portanto, as entradas INFO para o mesmo arquivo de registro aparecem em uma série temporal diferente.
O conjunto de rótulos coletados em um objeto de métrica é especificado no descritor desse tipo de métrica.
Descritores de métrica
As informações sobre um tipo de métrica são mantidas em uma estrutura de dados chamada
descritor de métrica. Para uma definição dessa
estrutura de dados, consulte MetricDescriptor.
Um descritor de métrica é um esquema ou uma especificação de uma estrutura de registro. Ele não inclui os dados sobre uma determinada métrica. Em vez disso, ele informa como interpretar dados associados a um tipo de métrica específico.
Confira um exemplo de descritor de métrica:
{
"type": "logging.googleapis.com/log_entry_count",
"name": "projects/a-gcp-project/metricDescriptors/logging.googleapis.com/log_entry_count",
"labels": [
{
"key": "log",
"description": "Name of the log."
},
{
"key": "severity",
"description": "Severity of the log entry."
}
],
"metricKind": "DELTA",
"valueType": "INT64",
"unit": "1",
"description": "Number of log entries that contributed to user-defined metrics.",
"displayName": "Log entries",
"metadata": {
"launchStage": "GA",
"samplePeriod": "60s"
},
"launchStage": "GA"
}
Compare esse descritor de métrica com o objeto de métrica mostrado em Objetos de métrica. O descritor informa o significado dos valores dos rótulos e como interpretar os valores dos pontos de dados.
É possível recuperar descritores de métrica usando a API Cloud Monitoring. Veja, por exemplo, as páginas de referência dos métodos metricDescriptors.list e metricDescriptors.get.
Para exemplos de uso dos métodos da API Monitoring, consulte Listar tipos de métricas e recursos.
A maioria dos campos no descritor de métrica é autoexplicativa. Os dois campos que costumam precisar de mais explicações são o tipo de métrica e o tipo de valor, que são descritos em Tipos de métricas.
