הצגת גרפים

כדי לבקש תמיכה או לשלוח משוב על התכונה הזו, אפשר לשלוח אימייל לכתובת bq-graph-preview-support@google.com.

הדמיה של BigQuery Graph מציגה את התוצאות שמוחזרות משאילתה של סכימת גרף. אפשר להציג גרפים ב-BigQuery Studio או בסביבת מחברת, כמו Google Colab או Jupyter Notebook.

התצוגה החזותית עוזרת להבין איך נקודות הנתונים (צמתים) מחוברות (קצוות). יכול להיות שיהיה קשה להבין טבלה עם מאות נקודות נתונים, אבל תצוגה חזותית של הגרף יכולה לחשוף דפוסים, תלות ואנומליות.

הדמיה של תוצאות שאילתות ב-BigQuery Graph

אתם יכולים להשתמש במסוף Cloud de Confiance כדי להציג את התוצאות של שאילתת גרף BigQuery ב-BigQuery Studio. כדי להציג שאילתה באמצעות BigQuery Graph, השאילתה צריכה להחזיר רכיבי גרף בפורמט JSON באמצעות הפונקציה TO_JSON. מומלץ להחזיר נתיבי גרפים במקום להחזיר צמתים וקשתות בנפרד. החזרת נתיבים מציעה את היתרונות הבאים:

• הנתיבים מכילים נתונים מלאים של צמתים וקשתות. יכול להיות שחלק מהצמתים והקצוות הביניים בהדמיה של שאילתה מורכבת לא יהיו זמינים אם מחזירים צמתים וקצוות בודדים.

• אם מחזירים נתיבים, יכול להיות שההצהרה של RETURN תהיה פשוטה יותר מאשר אם מחזירים צמתים וקשתות בנפרד.

שאילתת הדוגמה הבאה מחזירה את הנתיבים של העברות חשבונות, שאפשר להציג אותם באופן ויזואלי:

GRAPH graph_db.FinGraph
MATCH
  p = (person:Person {name: "Dana"})-[own:Owns]->
  (account:Account)-[transfer:Transfers]->(account2:Account)<-[own2:Owns]-(person2:Person)
RETURN
  TO_JSON(p) AS path;

כדי להציג את התוצאות בתרשים, בחלונית Query results לוחצים על Graph. בחלונית הפרטים מוצג סיכום של תוויות הצמתים והקצוות, עם ספירה של כל אחת מהן. לוחצים על צומת או על קצה כדי לנווט בתרשים ולראות את המאפיינים, השכנים והקשרים. לחלופין, אפשר להציג את תוצאות השאילתה כטבלה או לעבור להצגה חזותית של סכמת הגרף הבסיסית.

מידע נוסף זמין במאמר בנושא החזרת רכיבי גרף בפורמט JSON.

בחירת אפשרויות להמחשה חזותית של תוצאות השאילתה

אתם יכולים לעדכן את האופן שבו הצמתים מוצגים בהדמיה של שאילתה. לדוגמה, אפשר לציין את הפריסה של הוויזואליזציה של השאילתה, את הצבע של הצמתים ואת המאפיין שמופיע בכל צומת.

העדכונים של הצגת תוצאות השאילתה הם עבור ההדמיה הנוכחית של תוצאות השאילתה. העדכונים לאפשרויות ההמחשה לא נשמרים אם מריצים את אותה שאילתה שוב.

בחירת פריסה להדמיה של גרף BigQuery

התפריט בחלונית התצוגה החזותית כולל את אפשרויות הפריסה הבאות:

• פריסה מאולצת (ברירת מחדל): הצמתים מוצגים כנקודות שדוחות זו את זו, אבל צמתים מחוברים נמשכים זה לזה. כך נוצרת פריסה אינטואיטיבית מבחינה ויזואלית, שמדמה כוחות פיזיים.

• היררכי: הצמתים ממוקמים כך שנוצרת היררכיה ויזואלית שמבוססת על קישוריות.

• עוקב: ממקם צמתים כדי ליצור רצף חזותי על סמך קישוריות.

• הצגת תוויות: הצגת כל התוויות של הצמתים והקשתות בתרשים בכל רמות הזום.

בחירת מאפיין של צומת או קשת להצגה

כברירת מחדל, בצומת או בקשת מוצג המאפיין הראשון שלהם. אם רוצים שצומת או קצה יציגו מאפיין אחר, צריך לפעול באופן הבא:

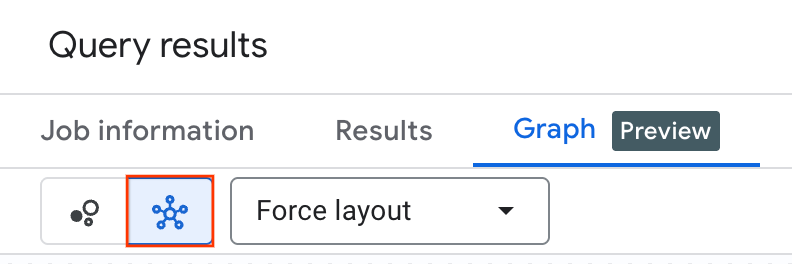

1. כשמציגים תרשים של תוצאות שאילתת גרף ב-BigQuery, לוחצים על Switch to schema view (מעבר לתצוגת סכימה) בכרטיסייה Results (תוצאות) בחלונית של תוצאות השאילתה.



2. בתצוגה החזותית של הסכימה, לוחצים על צומת או על קצה מהסוג שרוצים לעדכן.

3. בחלונית הפרטים שמופיעה עבור הצומת או הקצה שנבחרו, לוחצים על המאפיין שרוצים להציג. כל הצמתים או הקשתות בתוצאות השאילתה שהם מהסוג של הצומת או הקשת שבחרתם מציגים את המאפיין שבחרתם.

בחירת הצבע של הצמתים

1. כשמציגים ויזואליזציה של תוצאות שאילתת BigQuery Graph, לוחצים על Switch to schema view (מעבר לתצוגת סכימה) בכרטיסייה Results (תוצאות) בחלונית של תוצאות השאילתה.

2. בתצוגה החזותית של הסכימה, לוחצים על צומת מהסוג שרוצים לעדכן.

3. בחלונית הפרטים שמופיעה עבור הצומת שנבחר, לוחצים על tune אפשרויות התצוגה של הצומת.

4. לוחצים על צבע. כל הצמתים בתוצאות השאילתה ששייכים לסוג הצומת שבחרתם מוצגים בצבע שבחרתם.

בחירת הצמתים שיוצגו

כדי לבחור אילו צמתים יוצגו בתצוגה חזותית:

1. בתצוגה החזותית של השאילתה, לוחצים לחיצה ימנית על צומת.

2. כדי לשנות את מצב התרשים שמוצג, לוחצים על אחת מהאפשרויות הבאות בתפריט:

   • הרחבה מעבדת צמתים סמוכים על ידי מעבר על כל הקצוות הנכנסים, הקצוות היוצאים או סינון לפי סוג קצה ספציפי.

   • הכיווץ מצמצם את התצוגה הנוכחית על ידי הסתרת כל הצמתים שמחוברים לצומת היעד באמצעות קשתות נכנסות, קשתות יוצאות או סוג קשת ספציפי.

   • הסתרת צומת מסירה את צומת היעד מהתצוגה הנוכחית.

   • הצגת שכנים בלבד מסתירה את כל הצמתים בתרשים, מלבד צומת היעד והצמתים שמחוברים אליו ישירות.

   • הדגשת צומת מדגישה את צומת היעד.

הדמיה של סכימת גרף ב-BigQuery

המבנה של גרף, כולל הצמתים, הקשתות, התוויות והמאפיינים שלו, מוגדר על ידי הסכימה שלו, שממפה את רכיבי הגרף לנתונים בטבלאות BigQuery. הגדרת הגרף מאוחסנת בסכימה שיוצרים באמצעות טבלאות קלט.

אתם יכולים להמחיש תרשימים שאתם יוצרים באמצעות סכימה. הדמיה של הסכימה עוזרת להבין את מבנה הגרף, כולל סוגי הצמתים והקשתות שהוא מכיל ואיך הם מחוברים. האפשרות הזו יכולה להיות שימושית לגרפים מורכבים, כי היא מספקת תצוגה ברורה של קשרים שאולי קשה להסיק רק מהצהרות DDL.

כדי להציג סכמת גרף:

1. ב-BigQuery Studio, עוברים לחלונית Explorer.
2. מרחיבים את מערך הנתונים שמכיל את הגרף, מרחיבים את Graphs ואז בוחרים את הגרף.
3. לוחצים על הכרטיסייה גרף.

הדמיה חזותית של תוצאות שאילתות וסכימות בסביבת מחברת

אתם יכולים להציג באופן חזותי את תוצאות השאילתה של הגרף ואת סכימות הגרף בסביבות מחברת כמו BigQuery Studio,‏ Google Colab ו-Jupyter Notebook. הוויזואליזציה מוטמעת כ-IPython Magics.

הצגה חזותית של תוצאות שאילתת גרף

כדי להציג את תוצאות השאילתה ב-Notebook, פועלים לפי השלבים הבאים:

1. בתא של מחברת, מריצים את הפקודה הבאה כדי להתקין את הספרייה העדכנית של פקודות Magic של BigQuery:

   !pip install bigquery_magics==0.12.1


2. בסביבת ה-notebook, מוודאים שספריית הלקוח של BigQuery Graph מותקנת.

3. בתא של מחברת, משתמשים בפקודה הקסומה %%bigquery --graph ואחריה בשאילתת GQL. השאילתה צריכה להחזיר רכיבי גרף בפורמט JSON באמצעות הפונקציה TO_JSON. מומלץ להחזיר נתיבי גרף במקום צמתים וקשתות בודדים. היתרונות של החזרת נתיבים:

   • הנתיבים מכילים נתונים מלאים של צמתים וקשתות. אם מחזירים צמתים וקשתות בודדים, יכול להיות שחלק מהצמתים והקשתות הביניים בהדמיה של שאילתה מורכבת לא יהיו זמינים.

   • אם מחזירים נתיבים, ההצהרה של RETURN פחות מורכבת מאשר אם מחזירים צמתים וקשתות בודדים.

4. מריצים את התא. התצוגה החזותית מוצגת באזור הפלט של התא.

השאילתה לדוגמה הבאה מוצאת אדם, את החשבונות שלו והעברות בין החשבונות, ואז מחזירה את התוצאות במחברת:

%%bigquery --graph
GRAPH graph_db.FinGraph
MATCH
  p = ((person:Person {name: "Dana"})-[own:Owns]->
  (account:Account)-[transfer:Transfers]->(account2:Account)<-[own2:Owns]-(person2:Person))
RETURN
  TO_JSON(p) AS path;

אחרי שמריצים שאילתה, ההדמיה מוצגת באזור הפלט. בחלונית הפרטים מוצג סיכום של תוויות הצמתים והקצוות, עם ספירה של כל אחת מהן. לוחצים על צומת או על קצה כדי לנווט בתרשים ולראות את המאפיינים, השכנים והקשרים. בתמונה הבאה מוצגים נכסים, שכנים וחיבורים.

הדמיה של סכימת גרף ב-BigQuery

המבנה של גרף, כולל הצמתים, הקשתות, התוויות והמאפיינים שלו, מוגדר על ידי הסכימה שלו, שממפה נתונים בטבלאות BigQuery לרכיבי גרף. הגדרת הגרף מאוחסנת בסכימה שיוצרים באמצעות טבלאות קלט.

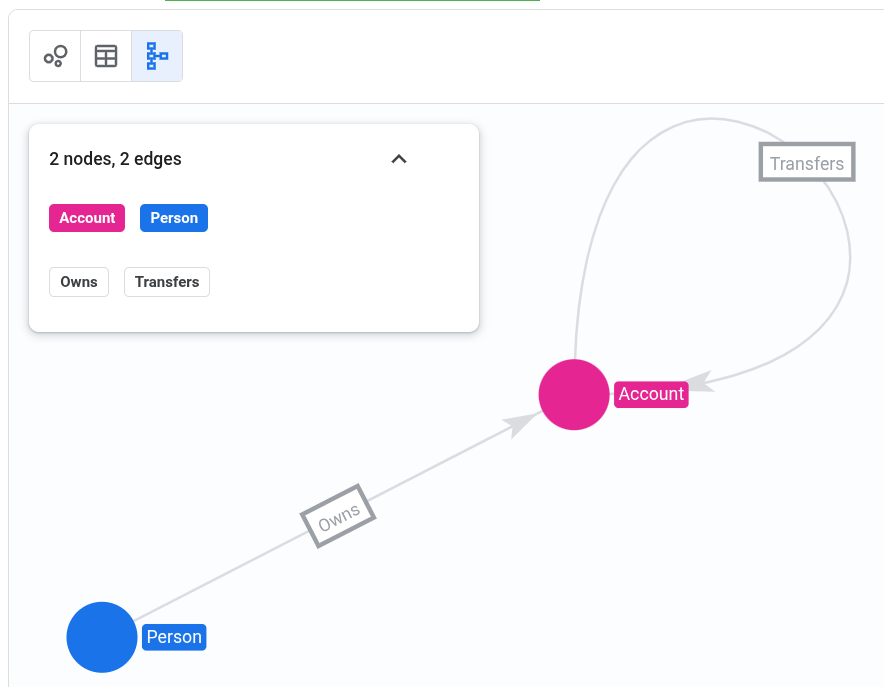

אתם יכולים להמחיש תרשימים שאתם יוצרים באמצעות סכימה. הדמיה של הסכימה עוזרת להבין את מבנה הגרף, כולל סוגי הצמתים והקשתות שהוא מכיל והקשרים ביניהם. האפשרות הזו יכולה להיות שימושית לגרפים מורכבים, כי היא מספקת תצוגה ברורה של קשרים שאולי קשה להסיק מהצהרות ה-DDL שבהן השתמשתם כדי ליצור את הגרף. בתמונה הבאה אפשר לראות דוגמה להמחשה של סכימת גרף.

כדי לראות תרשים של סכימת BigQuery Graph במחברת, פועלים לפי השלבים הבאים:

1. בתא של מחברת, מריצים את הפקודה הבאה כדי להתקין את ספריית הפקודות הקסומות של BigQuery:

   !pip install bigquery_magics==0.12.1


2. בסביבת ה-notebook, מוודאים שספריית הלקוח של BigQuery Graph מותקנת.

3. בתא של מחברת, משתמשים בפקודה הקסומה %%bigquery --graph ואחריה בשאילתת GQL. השאילתה צריכה להחזיר רכיבי גרף בפורמט JSON באמצעות הפונקציה TO_JSON.

4. מריצים את התא. התצוגה החזותית מוצגת באזור הפלט של התא.

5. בפלט של התצוגה החזותית, לוחצים על schema תצוגת סכימה.

פתרון בעיות בהדמיות של BigQuery Graph

המידע הבא יכול לעזור לכם לפתור בעיות בהצגה החזותית של BigQuery Graph ולהבין את אופן הפעולה שלו.

הדמיה לא מופיעה לשאילתת BigQuery Graph

בעיה: אתם מריצים שאילתת גרף של BigQuery, אבל היא מופיעה רק בפורמט של טבלה.

הסיבה האפשרית: השאילתה לא מחזירה רכיבי תרשים בפורמט JSON.

לדוגמה, אי אפשר להציג את השאילתה הבאה כי היא מחזירה ערכי מאפיינים במקום רכיבי תרשים בפורמט JSON:

GRAPH graph_db.FinGraph
MATCH (person:Person {name: "Dana"})-[owns:Owns]->(account:Account)
RETURN owns.create_time, account.nick_name;

הפתרון:

החזרת רכיבי תרשים בפורמט JSON באמצעות TO_JSON. מידע נוסף זמין במאמר בנושא הדמיה של תוצאות שאילתות של BigQuery Graph.

תוצאות של שאילתות גרף ב-BigQuery מוצגות באופן חלקי

בעיה: בהדמיה של תוצאות שאילתה מוצג רק חלק מתוצאות השאילתה.

סיבה אפשרית: אם אתם משתמשים בתצוגה חזותית של מחברת, השאילתה מחזירה יותר מ-2MB של נתונים. הגודל המקסימלי של תצוגה חזותית של מחברת הוא 2MB, ואילו לתצוגה חזותית של מסוףCloud de Confiance אין מגבלה קשיחה.

פתרון: אם אתם משתמשים במחברת, פשטו את השאילתה כדי להחזיר פחות מ-2MB של נתונים, או השתמשו במסוף Cloud de Confiance כדי להציג את התוצאות.

חלק מרכיבי הגרף לא מוצגים בהדמיה של גרף BigQuery

הבעיה: ההצגה החזותית כוללת את כל הצמתים והקצוות שמוחזרים, אבל חלק מהאלמנטים של הגרף לא מוצגים.

הסיבה האפשרית: השאילתה ששימשה ליצירת תרשים BigQuery מחזירה צמתים וקשתות בודדים במקום נתיב בתרשים.

פתרון: מעדכנים את השאילתה כך שתחזיר נתיב גרפי.
