Planejar uma migração com linhagem de migração

É possível usar o serviço de linhagem de migração para visualizar o fluxo de dados e as conexões no banco de dados de origem ao planejar uma migração de data warehouse do BigQuery.

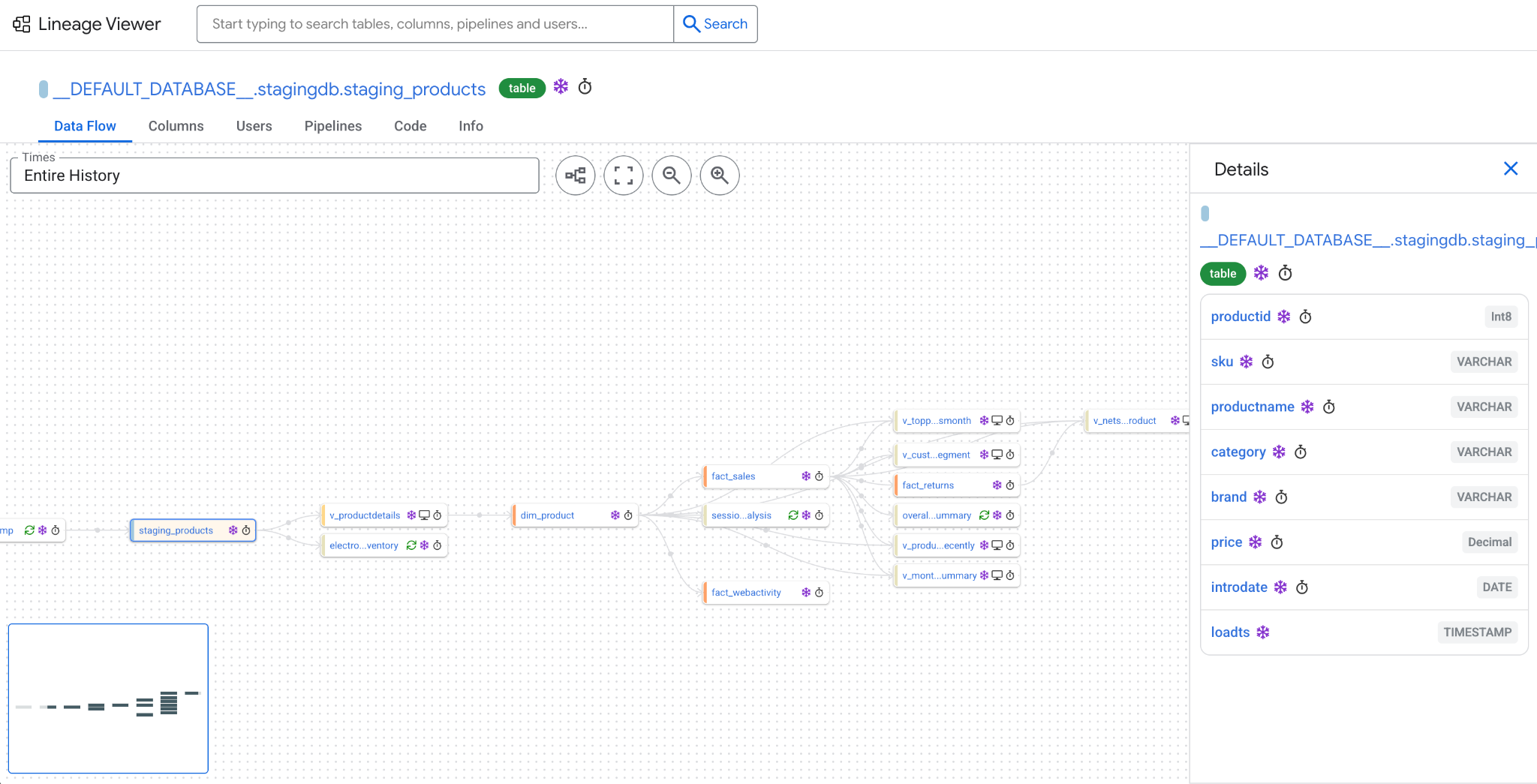

Quando você cria uma linhagem de migração, o serviço de linhagem fornece um gráfico que visualiza como os dados se movem pelo sistema de origem e como cada tabela ou visualização no sistema de origem está conectada, conforme mostrado no diagrama a seguir:

O serviço de linhagem de migração é compatível com os seguintes dialetos SQL:

• SQL do Amazon Redshift
• SQL do Snowflake
• SQL do Teradata
• GoogleSQL (BigQuery)

Limitações

O serviço de linhagem processa os primeiros 5 GB dos registros mais antigos do banco de dados de origem.

Locais suportados

O serviço de linhagem de migração está disponível em alguns locais. Para mais informações, consulte Locais do tradutor de SQL do BigQuery e do serviço de linhagem.

Permissões necessárias

Para receber as permissões necessárias para usar o serviço de linhagem de migração, peça ao administrador para conceder a você o papel do IAM de Editor do MigrationWorkflow (roles/bigquerymigration.editor) no projeto. Para mais informações sobre a concessão de papéis, consulte Gerenciar o acesso a projetos, pastas e organizações.

Esse papel predefinido contém as permissões necessárias para usar o serviço de linhagem de migração. Para acessar as permissões exatas necessárias, expanda a seção Permissões necessárias:

Essas permissões também podem ser concedidas com funções personalizadas ou outros papéis predefinidos.

Para mais informações sobre os papéis e as permissões do IAM no BigQuery, consulte Papéis e permissões do BigQuery IAM.

Rastrear uma linhagem de migração

Para rastrear uma linhagem de migração, primeiro execute a ferramenta dwh-migration-dumper para gerar arquivos de registro SQL de entrada de origem que você faz upload para o Cloud Storage. Depois de fazer upload dos arquivos de entrada para o Cloud Storage, é possível rastrear a linhagem de migração com o console do Cloud de Confiance ou a API BigQuery Migration.

Execute a ferramenta dwh-migration-dumper

Selecione uma das seguintes opções:

Rastrear linhagem

Depois de fazer upload dos arquivos ZIP que contêm os metadados e os registros de consulta para o Cloud Storage, é possível rastrear a linhagem. Selecione uma das seguintes opções:

  curl -d "{
    \"tasks\": {
      \"TASK_NAME\": {
        \"type\": \"Experimental_Lineage\",
        \"translation_details\": {
          \"target_base_uri\": \"BUCKET_PATH\",
          \"source_target_mapping\": {
            \"source_spec\": {
              \"base_uri\": \"BUCKET_PATH\"
            }
          },
          \"target_types\": \"LINEAGE\"
        }
      }
    }
  }
  " \
    -H "Content-Type:application/json" \
    -H "Authorization: Bearer TOKEN" -X POST https://bigquerymigration.googleapis.com/v2/projects/PROJECT_ID/locations/LOCATION/workflows

  {
    "name": "projects/PROJECT_ID/locations/LOCATION/workflows/WORKFLOW_ID",
    "tasks": {
      "task_name": { /*...*/ }
    },
    "state": "RUNNING"
  }

  curl \
  -H "Content-Type:application/json" \
  -H "Authorization:Bearer " -X GET https://bigquerymigration.googleapis.com/v2/projects/PROJECT_ID/locations/LOCATION/workflows/WORKFLOW_ID

Abrir a linhagem de migração

Depois de rastrear uma linhagem de migração, é possível abri-la usando uma das seguintes opções:

  curl \
  -H "Content-Type:application/json" \
  -H "Authorization:Bearer " -X GET https://bigquerymigration.googleapis.com/v2/projects/PROJECT_ID/locations/LOCATION/workflows/WORKFLOW_ID

Trabalhar com linhagem de migração

As seções a seguir descrevem como usar a linhagem de migração para trabalhar com os dados e o banco de dados de origem.

Entender os termos de linhagem de migração

Os seguintes termos são usados em uma linhagem de migração:

As seções a seguir descrevem as diferentes páginas em uma linhagem de migração.

Analisar a página de destino

A página de destino da linhagem de migração mostra o ID do job de linhagem, um campo de pesquisa para localizar objetos de linhagem por nome e uma lista de sugestões que destaca alguns objetos de linhagem que podem ser interessantes. A página também inclui as contagens totais de tabelas, pipelines e usuários em toda a linhagem de migração.

Para navegar até uma tabela, visualização ou coluna específica, pesquise o objeto no campo de pesquisa ou clique em um dos objetos sugeridos na página de destino.

Analisar a página do nó

Para analisar os nós na linhagem de migração, clique em uma das guias a seguir.

Guia "Fluxo de dados"

A guia Fluxo de dados mostra uma representação visual de uma parte do gráfico de linhagem. É a página padrão quando você visualiza uma tabela ou coluna pela primeira vez no serviço de linhagem. O gráfico mostra como os dados se movem pelo sistema de origem. Os nós nesse gráfico representam tabelas ou visualizações, enquanto as bordas entre os nós representam dados que fluem dos nós à esquerda para os nós à direita.

Cada tabela no gráfico de fluxo de dados mostra o nome não qualificado. Para ver o nome totalmente qualificado de uma tabela com o prefixo do banco de dados e do esquema, mantenha o ponteiro sobre o nó para mostrar a dica. Cada tabela indica o esquema, conforme indicado pela barra vertical no nó. Todos os esquemas na linhagem são classificados em ordem alfabética e recebem uma cor. Assim, as tabelas no mesmo esquema têm as mesmas barras coloridas, e as tabelas em esquemas com nomes semelhantes têm barras coloridas semelhantes.

Cada nó exibe um ícone que indica as propriedades dele:

• monitor: uma visualização, não uma tabela.
• cached: uma tabela que é sempre totalmente atualizada (truncada e depois reescrita). Clique no ícone para ver os scripts adjacentes a essa tabela.
• cached: uma tabela que nem sempre é totalmente atualizada (truncada e depois reescrita). Clique no ícone para ver os scripts adjacentes a esta tabela.
• timer: é uma tabela que teve vida curta. Mantenha o ponteiro sobre o ícone para ver a duração da tabela.
• snowflake: uma tabela que foi gravada pela última vez há mais de sete dias, o que sugere uma tabela com dados estáticos ou gravados com pouca frequência.

Para analisar os objetos no gráfico Fluxo de dados, faça o seguinte:

• Para ver uma lista de colunas de tabela, clique em uma tabela. Essa visualização inclui o nome de cada coluna e o tipo de dados, conforme determinado por um despejo de metadados fornecido ou deduzido do SQL visto nos registros de consulta.
• Para ver o gráfico de linhagem de uma coluna, clique nela. No gráfico de linhagem no nível da coluna, as arestas representam fluxos de dados que afetam a coluna de destino.

• Para conferir detalhes sobre uma aresta, clique nela no gráfico. Essa visualização inclui links para os scripts SQL que induziram a borda.

  Uma borda é gerada de um nó de origem para um nó de destino quando uma instrução SQL faz referência ao nó de origem enquanto a instrução está computando dados que são inseridos no nó de destino. Normalmente, isso envolve a transferência de dados da origem para o destino, mas a guia Fluxo de dados também mostra uma borda quando o nó de origem é usado em uma cláusula WHERE ou GROUP BY que afeta o destino. Para filtrar apenas as transferências de dados, ative o botão Mostrar arestas que não são de dados na barra de ferramentas.

Guia "Conexões"

A guia Conexões de um nó de linhagem exibe uma lista de nós próximos no gráfico de linhagem. Por padrão, os nós conectados são classificados pela distância do caminho mais curto do nó atual. Os nós que exigem menos arestas para serem alcançados do nó atual são listados primeiro. É possível mudar a classificação com a opção Classificar.

Por padrão, a lista de conexões inclui os nós upstream (produtor) e downstream (consumidor) do nó atual. É possível mudar esse filtro com o controle Tipo. Na coluna Distância, os nós que estão upstream do nó atual são mostrados com uma seta apontando para cima com a distância do caminho de volta mais curto para esse nó a partir do nó atual. Da mesma forma, os nós que estão downstream do nó atual são mostrados com uma seta apontando para baixo com a distância do caminho de ida mais curto para esse nó a partir do nó atual. Um nó pode ser upstream e downstream do nó atual se fizer parte de um ciclo.

Para fazer o download de um arquivo com todos os nós exibidos, clique em fazer o download do CSV.

Guia Usuários

A guia Usuários de um nó mostra os usuários que executaram scripts que leram ou gravaram o nó ou os nós que estão upstream ou downstream dele. Por padrão, o usuário que realizou o maior número de ações separadas é listado primeiro. É possível mudar a classificação com a opção Classificar.

Para fazer o download de um arquivo com todos os usuários exibidos, clique em fazer o download do CSV.

Guia "Pipelines"

A guia Pipelines de um nó mostra os pipelines que executaram scripts que leram ou gravaram o nó ou os nós que estão upstream ou downstream dele. Por padrão, o pipeline que realizou o maior número de ações separadas é listado primeiro. É possível mudar a classificação com a opção Classificar.

Para fazer o download de um arquivo com todos os pipelines exibidos, clique em Fazer o download do CSV.

Guia "Código"

A guia Código de um nó mostra todos os scripts SQL vistos nos arquivos de entrada que leram ou gravaram dados nesse nó. As menções ao nó são destacadas no texto SQL. Clique em um script para abrir o texto completo. É possível mudar as configurações de filtro para filtrar a lista de scripts exibidos.

Para baixar um arquivo com todos os scripts exibidos, clique em baixar CSV.

Analisar a página de borda

Para analisar as arestas de nó no gráfico de linhagem, clique em uma das guias a seguir.

Guia "Detalhes"

A guia Detalhes de uma aresta mostra predicados e categorias, que descrevem as operações realizadas por scripts que induziram a aresta.

Os predicados são anotados como códigos de três partes separados por hífens. A primeira parte é r, indicando que a origem da aresta é uma relação, ou a, indicando que a origem da aresta é um atributo. A segunda parte é uma das seguintes abreviações que indicam como o nó de origem influenciou os dados no nó de destino:

• has: a relação de origem contém o atributo de destino.
• dat: a origem copia ou transfere dados para o destino.
• res: a origem filtra ou restringe a cardinalidade do destino em uma cláusula como WHERE, HAVING ou JOIN ON.
• grp: a origem é usada em uma cláusula GROUP BY que afeta o destino.

A terceira parte também é r ou a, indicando se o destino da borda é uma relação ou um atributo.

As categorias de borda podem incluir:

• dat predicados:
  • AGGREGATE: a origem foi usada em um cálculo agregado que gravou o destino.
  • EXACT_COPY: os dados da origem foram copiados integralmente para o destino.
  • FUNCTION: a origem foi usada para calcular o destino.
  • IDENTITY_COPY: o destino não foi calculado. O destino era uma cópia literal da origem sem transmissões ou conversões.
  • PARTITION_PROMOTION: o destino contém dados da origem como resultado da promoção de uma partição da origem para o destino.
  • WEAK_COPY: os dados da origem foram copiados pelo menos parcialmente para o destino.
• res predicados:
  • FILTER: a origem foi usada em uma comparação que gravou o destino.
  • KEY: os dados da origem foram usados como uma chave em uma comparação de mesclagem que gravou o destino.
• grp predicados:
  • GROUP: os dados da origem foram usados como chave em uma cláusula GROUP BY que afeta o destino.

Guia "Código"

A guia Código de uma borda mostra os scripts SQL que induziram essa borda. Os nós de origem e de destino da borda são destacados onde são mencionados no texto SQL.

A seguir

• Execute uma avaliação de migração para avaliar a viabilidade e os possíveis benefícios de migrar seu data warehouse para o BigQuery.
• Use o serviço de tradução de SQL, como o tradutor de SQL interativo, a API de tradução e o tradutor de SQL em lote para automatizar a conversão das suas consultas SQL em GoogleSQL, incluindo a personalização de SQL aprimorada pelo Gemini.
