使用 Colab 笔记本可视化地理空间分析数据

创建 Colab 笔记本

本教程将构建一个 Colab 笔记本，以直观呈现地理空间分析数据。您可以通过点击 GitHub 版教程顶部的链接，在 Colab、Colab Enterprise 或 BigQuery Studio 中打开笔记本的预构建版本 - Colab 中的 BigQuery 地理空间可视化。

1. 打开 Colab。

   打开 Colab

2. 在打开笔记本对话框中，点击新建笔记本。

3. 点击 Untitled0.ipynb，然后将笔记本的名称更改为 bigquery-geo.ipynb。

4. 选择文件 > 保存。

使用 Trusted Cloud by S3NS 和 Google 地图进行身份验证

本教程将查询 BigQuery 数据集并使用 Google Maps JavaScript API。如需使用这些资源，您可以使用 Trusted Cloud by S3NS 和 Maps API 对 Colab 运行时进行身份验证。

使用 Trusted Cloud by S3NS进行身份验证

1. 如需插入代码单元，请点击 add 代码。

2. 如需使用项目进行身份验证，请输入以下代码：

   # REQUIRED: Authenticate with your project.
   GCP_PROJECT_ID = "PROJECT_ID"  #@param {type:"string"}

   from google.colab import auth
   from google.colab import userdata

   auth.authenticate_user(project_id=GCP_PROJECT_ID)

   # Set GMP_API_KEY to none
   GMP_API_KEY = None

   将 PROJECT_ID 替换为您的项目 ID。

3. 点击 play_circle_filled 运行单元。

4. 出现提示时，如果您同意，请点击允许，以授予 Colab 访问您的凭证的权限。

5. 在使用 Google 账号登录页面上，选择您的账号。

6. 在登录第三方创建的笔记本代码页面上，点击继续。

7. 在选择第三方创建的笔记本代码可以访问的内容页面上，点击全选，然后点击继续。

   完成授权流程后，Colab 笔记本中不会生成任何输出。单元格旁边的对勾标记表示代码已成功运行。

（可选）使用 Google 地图进行身份验证

如果您将 Google Maps Platform 用作底图的地图提供方，则必须提供 Google Maps Platform API 密钥。该笔记本会从您的 Colab Secret 中检索此密钥。

仅当您使用的是 Maps API 时，才需要执行此步骤。如果您不使用 Google Maps Platform 进行身份验证，pydeck 会改用 carto 地图。

1. 按照 Google 地图文档中使用 API 密钥页面上的说明，获取 Google 地图 API 密钥。

2. 切换到您的 Colab 笔记本，然后点击 vpn_key Secret。

3. 点击添加新 Secret。

4. 对于名称，请输入 GMP_API_KEY。

5. 在值字段中，输入您之前生成的 Maps API 密钥值。

6. 关闭 Secret 面板。

7. 如需插入代码单元，请点击 add 代码。

8. 如需使用 Maps API 进行身份验证，请输入以下代码：

   # Authenticate with the Google Maps JavaScript API.
   GMP_API_SECRET_KEY_NAME = "GMP_API_KEY" #@param {type:"string"}

   if GMP_API_SECRET_KEY_NAME:
     GMP_API_KEY = userdata.get(GMP_API_SECRET_KEY_NAME) if GMP_API_SECRET_KEY_NAME else None
   else:
     GMP_API_KEY = None

9. 出现提示时，如果您同意，点击授予访问权限，以授予笔记本访问您的密钥的权限。

10. 点击 play_circle_filled 运行单元。

    完成授权流程后，Colab 笔记本中不会生成任何输出。单元格旁边的对勾标记表示代码已成功运行。

安装 Python 软件包并导入数据科学库

除了 colabtools (google.colab) Python 模块之外，本教程还使用了其他一些 Python 软件包和数据科学库。

在本部分中，您将安装 pydeck 和 h3 软件包。pydeck 使用 deck.gl 提供支持，可在 Python 中提供大规模空间渲染。h3-py 在 Python 中提供了 Uber 的 H3 六边形分层地理空间索引系统。

然后，导入 h3 和 pydeck 库以及以下 Python 地理空间库：

• geopandas，用于扩展 pandas 所用的数据类型，以允许对几何类型执行空间操作。
• shapely，用于操控和分析各个平面几何对象。
• branca，用于生成 HTML 和 JavaScript 色图。
• geemap.deck，用于使用 pydeck 和 earthengine-api 进行可视化。

导入库后，您可以为 Colab 中的 pandas DataFrames 启用交互式表格。

安装 pydeck 和 h3 软件包。

1. 如需插入代码单元，请点击 add 代码。

2. 如需安装 pydeck 和 h3 软件包，请输入以下代码：

   # Install pydeck and h3.
   !pip install pydeck>=0.9 h3>=4.2

3. 点击 play_circle_filled 运行单元。

   完成安装后，Colab 笔记本中不会生成任何输出。单元格旁边的对勾标记表示代码已成功运行。

导入 Python 库

1. 如需插入代码单元，请点击 add 代码。

2. 如需导入 Python 库，请输入以下代码：

   # Import data science libraries.
   import branca
   import geemap.deck as gmdk
   import h3
   import pydeck as pdk
   import geopandas as gpd
   import shapely

3. 点击 play_circle_filled 运行单元。

   运行代码后，Colab 笔记本中不会生成任何输出。单元格旁边的对勾标记表示代码已成功运行。

为 pandas DataFrames 启用交互式表格

1. 如需插入代码单元，请点击 add 代码。

2. 如需启用 pandas DataFrames，请输入以下代码：

   # Enable displaying pandas data frames as interactive tables by default.
   from google.colab import data_table
   data_table.enable_dataframe_formatter()

3. 点击 play_circle_filled 运行单元。

   运行代码后，Colab 笔记本中不会生成任何输出。单元格旁边的对勾标记表示代码已成功运行。

创建共享例程

在本部分中，您将创建一个在底图上渲染图层的共享例程。

1. 如需插入代码单元，请点击 add 代码。

2. 如需创建用于在地图上渲染图层的共享例程，请输入以下代码：

   # Set Google Maps as the base map provider.
   MAP_PROVIDER_GOOGLE = pdk.bindings.base_map_provider.BaseMapProvider.GOOGLE_MAPS.value

   # Shared routine for rendering layers on a map using geemap.deck.
   def display_pydeck_map(layers, view_state, **kwargs):
     deck_kwargs = kwargs.copy()

     # Use Google Maps as the base map only if the API key is provided.
     if GMP_API_KEY:
       deck_kwargs.update({
         "map_provider": MAP_PROVIDER_GOOGLE,
         "map_style": pdk.bindings.map_styles.GOOGLE_ROAD,
         "api_keys": {MAP_PROVIDER_GOOGLE: GMP_API_KEY},
       })

     m = gmdk.Map(initial_view_state=view_state, ee_initialize=False, **deck_kwargs)

     for layer in layers:
       m.add_layer(layer)
     return m

3. 点击 play_circle_filled 运行单元。

   运行代码后，Colab 笔记本中不会生成任何输出。单元格旁边的对勾标记表示代码已成功运行。

创建散点图

在本部分中，您将通过从 bigquery-public-data.san_francisco_bikeshare.bikeshare_station_info 表中检索数据，为旧金山福特 GoBike 共享单车公共数据集中的所有共享单车站创建散点图。散点图是使用图层和 deck.gl 框架中的散点图层创建的。

当您需要检查部分单个数据点（也称为抽查）时，散点图非常有用。

以下示例演示了如何使用图层和散点图图层将各个点渲染为圆形。

1. 如需插入代码单元，请点击 add 代码。

2. 如需查询旧金山福特 GoBike 共享单车公共数据集，请输入以下代码。此代码使用 %%bigquery 魔术函数运行查询，并以 DataFrame 的形式返回结果：

   # Query the station ID, station name, station short name, and station
   # geometry from the bike share dataset.
   # NOTE: In this tutorial, the denormalized 'lat' and 'lon' columns are
   # ignored. They are decomposed components of the geometry.
   %%bigquery gdf_sf_bikestations --project {GCP_PROJECT_ID} --use_geodataframe station_geom

   SELECT
     station_id,
     name,
     short_name,
     station_geom
   FROM
     `bigquery-public-data.san_francisco_bikeshare.bikeshare_station_info`

3. 点击 play_circle_filled 运行单元。

   输出类似于以下内容：

   Job ID 12345-1234-5678-1234-123456789 successfully executed: 100%

4. 如需插入代码单元，请点击 add 代码。

5. 如需获取 DataFrame 的摘要（包括列和数据类型），请输入以下代码：

   # Get a summary of the DataFrame
   gdf_sf_bikestations.info()

6. 点击 play_circle_filled 运行单元。

   输出应如下所示：

   <class 'geopandas.geodataframe.GeoDataFrame'>
   RangeIndex: 472 entries, 0 to 471
   Data columns (total 4 columns):
   #   Column        Non-Null Count  Dtype
   ---  ------        --------------  -----
   0   station_id    472 non-null    object
   1   name          472 non-null    object
   2   short_name    472 non-null    object
   3   station_geom  472 non-null    geometry
   dtypes: geometry(1), object(3)
   memory usage: 14.9+ KB


7. 如需插入代码单元，请点击 add 代码。

8. 如需预览 DataFrame 的前五行，请输入以下代码：

   # Preview the first five rows
   gdf_sf_bikestations.head()

9. 点击 play_circle_filled 运行单元。

   输出类似于以下内容：



要渲染这些点，您需要从共享单车数据集的 station_geom 列中提取经度和纬度，并将其作为 x 和 y 坐标。

由于 gdf_sf_bikestations 是一个 geopandas.GeoDataFrame，因此可以直接通过其 station_geom 几何图形列访问坐标。您可以使用该列的 .x 属性检索经度，并使用其 .y 属性检索纬度。然后，您可以将其存储在新的经度和纬度列中。

1. 如需插入代码单元，请点击 add 代码。

2. 如需从 station_geom 列提取经度和纬度值，请输入以下代码：

   # Extract the longitude (x) and latitude (y) from station_geom.
   gdf_sf_bikestations["longitude"] = gdf_sf_bikestations["station_geom"].x
   gdf_sf_bikestations["latitude"] = gdf_sf_bikestations["station_geom"].y

3. 点击 play_circle_filled 运行单元。

   运行代码后，Colab 笔记本中不会生成任何输出。单元格旁边的对勾标记表示代码已成功运行。

4. 如需插入代码单元，请点击 add 代码。

5. 如需根据您之前提取的经纬度值渲染共享单车站点的散点图，请输入以下代码：

   # Render a scatter plot using pydeck with the extracted longitude and
   # latitude columns in the gdf_sf_bikestations geopandas.GeoDataFrame.
   scatterplot_layer = pdk.Layer(
     "ScatterplotLayer",
     id="bike_stations_scatterplot",
     data=gdf_sf_bikestations,
     get_position=['longitude', 'latitude'],
     get_radius=100,
     get_fill_color=[255, 0, 0, 140],  # Adjust color as desired
     pickable=True,
   )

   view_state = pdk.ViewState(latitude=37.77613, longitude=-122.42284, zoom=12)
   display_pydeck_map([scatterplot_layer], view_state)

6. 点击 play_circle_filled 运行单元。

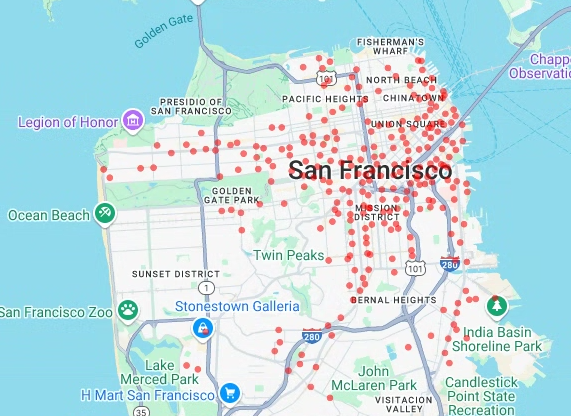

   输出类似于以下内容：



直观呈现多边形

借助地理空间分析，您可以使用 GEOGRAPHY 数据类型和 GoogleSQL 地理函数来分析和直观呈现 BigQuery 中的地理空间数据。

地理空间分析中的 GEOGRAPHY 数据类型是点、线串和多边形的集合，表示为一个点集或地球表面的子集。GEOGRAPHY 类型可以包含以下对象：

• 积分
• 线条
• 多边形
• 多多边形

如需查看所有受支持对象的列表，请参阅 GEOGRAPHY 类型文档。

如果您不知道所提供的地理空间数据的预期形状，可以通过直观呈现数据来发现形状。您可以通过将地理数据转换为 GeoJSON 格式来直观呈现形状。然后，您可以使用 deck.gl 框架中的 GeoJSON 图层直观呈现 GeoJSON 数据。

在本部分中，您将查询旧金山街区数据集中的地理数据，然后直观呈现多边形。

1. 如需插入代码单元，请点击 add 代码。

2. 如需查询旧金山街区数据集中 bigquery-public-data.san_francisco_neighborhoods.boundaries 表中的地理数据，请输入以下代码。此代码使用 %%bigquery 魔术函数运行查询，并以 DataFrame 的形式返回结果：

   # Query the neighborhood name and geometry from the San Francisco
   # neighborhoods dataset.
   %%bigquery gdf_sanfrancisco_neighborhoods --project {GCP_PROJECT_ID} --use_geodataframe geometry

   SELECT
     neighborhood,
     neighborhood_geom AS geometry
   FROM
     `bigquery-public-data.san_francisco_neighborhoods.boundaries`

3. 点击 play_circle_filled 运行单元。

   输出类似于以下内容：

   Job ID 12345-1234-5678-1234-123456789 successfully executed: 100%

4. 如需插入代码单元，请点击 add 代码。

5. 如需获取 DataFrame 的摘要，请输入以下代码：

   # Get a summary of the DataFrame
   gdf_sanfrancisco_neighborhoods.info()

6. 点击 play_circle_filled 运行单元。

   结果应如下所示：

   <class 'geopandas.geodataframe.GeoDataFrame'>
   RangeIndex: 117 entries, 0 to 116
   Data columns (total 2 columns):
   #   Column        Non-Null Count  Dtype
   ---  ------        --------------  -----
   0   neighborhood  117 non-null    object
   1   geometry      117 non-null    geometry
   dtypes: geometry(1), object(1)
   memory usage: 2.0+ KB


7. 如需预览 DataFrame 的第一行，请输入以下代码：

   # Preview the first row
   gdf_sanfrancisco_neighborhoods.head(1)

8. 点击 play_circle_filled 运行单元。

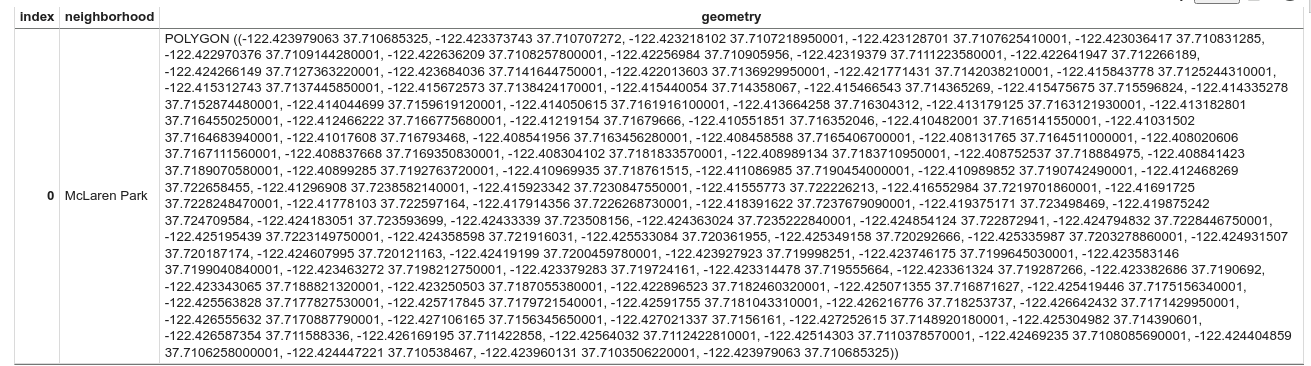

   输出类似于以下内容：



   在结果中，请注意数据采用多边形格式。

9. 如需插入代码单元，请点击 add 代码。

10. 如需直观呈现多边形，请输入以下代码。pydeck 用于将几何图形列中的每个 shapely 对象实例转换为 GeoJSON 格式：

    # Visualize the polygons.
    geojson_layer = pdk.Layer(
        'GeoJsonLayer',
        id="sf_neighborhoods",
        data=gdf_sanfrancisco_neighborhoods,
        get_line_color=[127, 0, 127, 255],
        get_fill_color=[60, 60, 60, 50],
        get_line_width=100,
        pickable=True,
        stroked=True,
        filled=True,
      )
    view_state = pdk.ViewState(latitude=37.77613, longitude=-122.42284, zoom=12)
    display_pydeck_map([geojson_layer], view_state)

11. 点击 play_circle_filled 运行单元。

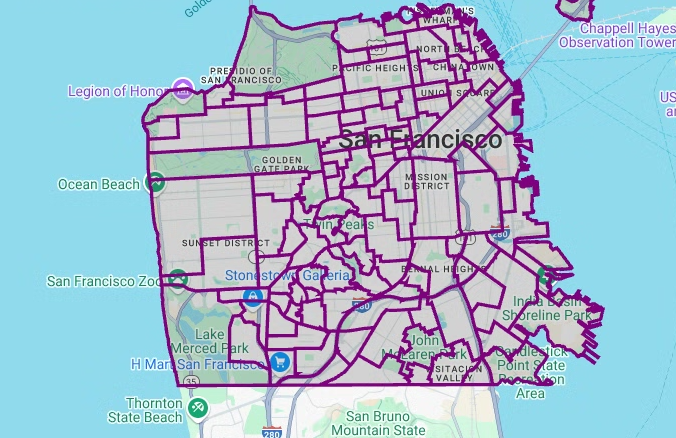

    输出类似于以下内容：



创建分级统计图

如果您要探索的数据包含难以转换为 GeoJSON 格式的多边形，则可以改用 deck.gl 框架中的多边形图层。多边形图层可以处理特定类型的输入数据，例如点的数组。

在本部分中，您将使用多边形图层来渲染点数组，并使用结果来渲染分级统计图。通过将旧金山街区数据集的数据与旧金山福特 GoBike 共享单车数据集的数据联接，此分级统计图显示了按街区划分的共享单车站点密度。

1. 如需插入代码单元，请点击 add 代码。

2. 如需汇总和统计每个街区的站点数量，并创建一个包含点数组的 polygon 列，请输入以下代码：

   # Aggregate and count the number of stations per neighborhood.
   gdf_count_stations = gdf_sanfrancisco_neighborhoods.sjoin(gdf_sf_bikestations, how='left', predicate='contains')
   gdf_count_stations = gdf_count_stations.groupby(by='neighborhood')['station_id'].count().rename('num_stations')
   gdf_stations_x_neighborhood = gdf_sanfrancisco_neighborhoods.join(gdf_count_stations, on='neighborhood', how='inner')

   # To simulate non-GeoJSON input data, create a polygon column that contains
   # an array of points by using the pandas.Series.map method.
   gdf_stations_x_neighborhood['polygon'] = gdf_stations_x_neighborhood['geometry'].map(lambda g: list(g.exterior.coords))

3. 点击 play_circle_filled 运行单元。

   运行代码后，Colab 笔记本中不会生成任何输出。单元格旁边的对勾标记表示代码已成功运行。

4. 如需插入代码单元，请点击 add 代码。

5. 如需为每个多边形添加 fill_color 列，请输入以下代码：

   # Create a color map gradient using the branch library, and add a fill_color
   # column for each of the polygons.
   colormap = branca.colormap.LinearColormap(
     colors=["lightblue", "darkred"],
     vmin=0,
     vmax=gdf_stations_x_neighborhood['num_stations'].max(),
   )
   gdf_stations_x_neighborhood['fill_color'] = gdf_stations_x_neighborhood['num_stations'] \
     .map(lambda c: list(colormap.rgba_bytes_tuple(c)[:3]) + [0.7 * 255])   # force opacity of 0.7

6. 点击 play_circle_filled 运行单元。

   运行代码后，Colab 笔记本中不会生成任何输出。单元格旁边的对勾标记表示代码已成功运行。

7. 如需插入代码单元，请点击 add 代码。

8. 如需渲染多边形图层，请输入以下代码：

   # Render the polygon layer.
   polygon_layer = pdk.Layer(
     'PolygonLayer',
     id="bike_stations_choropleth",
     data=gdf_stations_x_neighborhood,
     get_polygon='polygon',
     get_fill_color='fill_color',
     get_line_color=[0, 0, 0, 255],
     get_line_width=50,
     pickable=True,
     stroked=True,
     filled=True,
   )
   view_state = pdk.ViewState(latitude=37.77613, longitude=-122.42284, zoom=12)
   display_pydeck_map([polygon_layer], view_state)

9. 点击 play_circle_filled 运行单元。

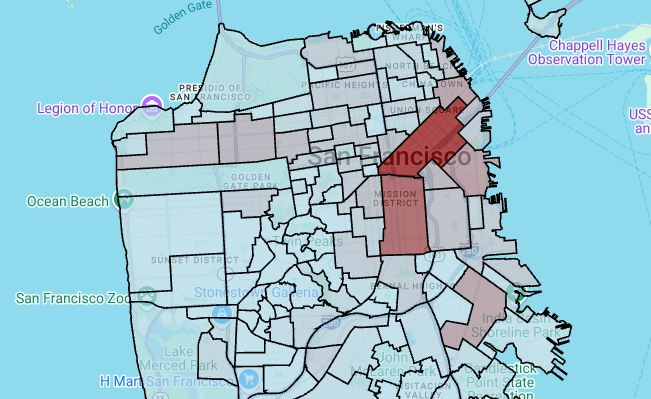

   输出类似于以下内容：

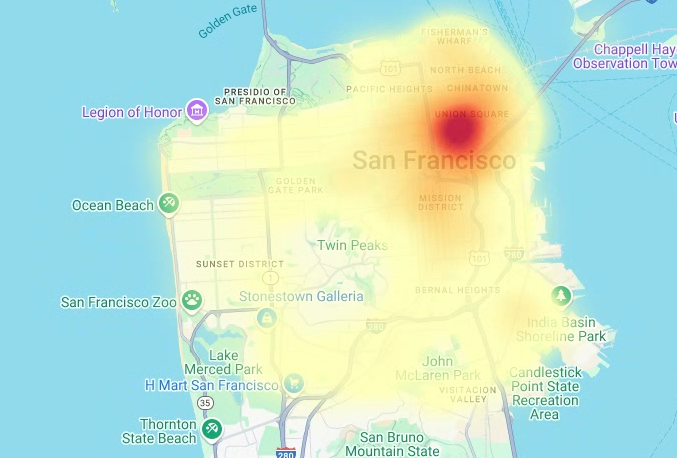

创建热图

当您拥有已知的、有意义的边界时，分级统计图非常有用。如果您的数据没有已知的、有意义的边界，则可以使用热图图层来渲染其连续密度。

在以下示例中，您将查询旧金山警察局 (SFPD) 报告数据集中的 bigquery-public-data.san_francisco_sfpd_incidents.sfpd_incidents 表中的数据。这些数据用于直观呈现 2015 年突发事件的分布情况。

对于热图，建议您在渲染之前对数据进行量化和汇总。在此示例中，数据使用 Carto H3 空间索引进行量化和汇总。热图是使用 deck.gl 框架中的热图图层创建的。

在此示例中，我们使用 h3 Python 库将事件点汇总到六边形中，以实现量化。h3.latlng_to_cell 函数用于将突发事件位置（纬度和经度）映射到 H3 单元格索引。H3 分辨率为 9 时，热图可获得足够的汇总六边形。h3.cell_to_latlng 函数用于确定每个六边形的中心。

1. 如需插入代码单元，请点击 add 代码。

2. 如需查询“旧金山警察局 (SFPD) 报告”数据集中的数据，请输入以下代码。此代码使用 %%bigquery 魔术函数运行查询，并以 DataFrame 的形式返回结果：

   # Query the incident key and location  data from the SFPD reports dataset.
   %%bigquery gdf_incidents --project {GCP_PROJECT_ID} --use_geodataframe location_geography

   SELECT
     unique_key,
     location_geography
   FROM (
     SELECT
       unique_key,
       SAFE.ST_GEOGFROMTEXT(location) AS location_geography, # WKT string to GEOMETRY
       EXTRACT(YEAR FROM timestamp) AS year,
     FROM `bigquery-public-data.san_francisco_sfpd_incidents.sfpd_incidents` incidents
   )
   WHERE year = 2015

3. 点击 play_circle_filled 运行单元。

   输出类似于以下内容：

   Job ID 12345-1234-5678-1234-123456789 successfully executed: 100%

4. 如需插入代码单元，请点击 add 代码。

5. 如需计算每个突发事件的纬度和经度对应的单元格、汇总每个单元格的突发事件、构建 geopandas DataFrame，并为热图图层添加每个六边形的中心点，请输入以下代码：

   # Compute the cell for each incident's latitude and longitude.
   H3_RESOLUTION = 9
   gdf_incidents['h3_cell'] = gdf_incidents.geometry.apply(
       lambda geom: h3.latlng_to_cell(geom.y, geom.x, H3_RESOLUTION)
   )

   # Aggregate the incidents for each hexagon cell.
   count_incidents = gdf_incidents.groupby(by='h3_cell')['unique_key'].count().rename('num_incidents')

   # Construct a new geopandas.GeoDataFrame with the aggregate results.
   # Add the center of each hexagon for the HeatmapLayer to render.
   gdf_incidents_x_cell = gpd.GeoDataFrame(data=count_incidents).reset_index()
   gdf_incidents_x_cell['h3_center'] = gdf_incidents_x_cell['h3_cell'].apply(h3.cell_to_latlng)
   gdf_incidents_x_cell.info()

6. 点击 play_circle_filled 运行单元。

   输出类似于以下内容：

   <class 'geopandas.geodataframe.GeoDataFrame'>
   RangeIndex: 969 entries, 0 to 968
   Data columns (total 3 columns):
   #   Column         Non-Null Count  Dtype
   --  ------         --------------  -----
   0   h3_cell        969 non-null    object
   1   num_incidents  969 non-null    Int64
   2   h3_center      969 non-null    object
   dtypes: Int64(1), object(2)
   memory usage: 23.8+ KB


7. 如需插入代码单元，请点击 add 代码。

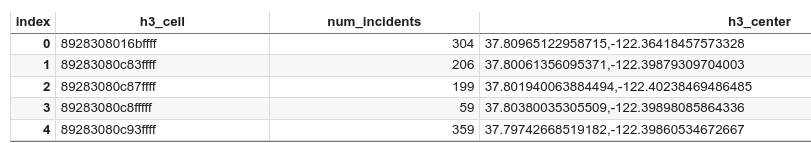

8. 如需预览 DataFrame 的前五行，请输入以下代码：

   # Preview the first five rows.
   gdf_incidents_x_cell.head()

9. 点击 play_circle_filled 运行单元。

   输出类似于以下内容：



10. 如需插入代码单元，请点击 add 代码。

11. 如需将数据转换为可供 HeatmapLayer 使用的 JSON 格式，请输入以下代码：

    # Convert to a JSON format recognized by the HeatmapLayer.
    def _make_heatmap_datum(row) -> dict:
      return {
          "latitude": row['h3_center'][0],
          "longitude": row['h3_center'][1],
          "weight": float(row['num_incidents']),
      }

    heatmap_data = gdf_incidents_x_cell.apply(_make_heatmap_datum, axis='columns').values.tolist()

12. 点击 play_circle_filled 运行单元。

    运行代码后，Colab 笔记本中不会生成任何输出。单元格旁边的对勾标记表示代码已成功运行。

13. 如需插入代码单元，请点击 add 代码。

14. 如需渲染热图，请输入以下代码：

    # Render the heatmap.
    heatmap_layer = pdk.Layer(
      "HeatmapLayer",
      id="sfpd_heatmap",
      data=heatmap_data,
      get_position=['longitude', 'latitude'],
      get_weight='weight',
      opacity=0.7,
      radius_pixels=99,  # this limitation can introduce artifacts (see above)
      aggregation='MEAN',
    )
    view_state = pdk.ViewState(latitude=37.77613, longitude=-122.42284, zoom=12)
    display_pydeck_map([heatmap_layer], view_state)

15. 点击 play_circle_filled 运行单元。

    输出类似于以下内容：
