הצגת הגדרות הרשת של מכונה

במאמר הזה מוסבר איך להציג את ממשקי הרשת, הרשתות, רשתות המשנה וכתובות ה-IP של מכונת חישוב.

לפני שמתחילים

אם עדיין לא עשיתם את זה, תצטרכו להגדיר אימות. אימות הוא תהליך שבו מאמתים את הזהות שלכם כדי לקבל גישה לממשקי API ולשירותים של Cloud de Confiance by S3NS . כדי להריץ קוד או דוגמאות מסביבת פיתוח מקומית, אפשר לבצע אימות ל-Compute Engine באחת מהדרכים הבאות:
צריך לבחור את הכרטיסייה הרלוונטית לאופן שבו תכננתם להשתמש בדוגמאות בדף הזה:
המסוף

כשמשתמשים במסוף Cloud de Confiance כדי לגשת לשירותים ולממשקי ה-API, לא צריך להגדיר אימות. Cloud de Confiance by S3NS
gcloud
1. התקינו את ה-CLI של Google Cloud ואז היכנסו ל-CLI של gcloud באמצעות הזהות המאוחדת שלכם. אחרי שנכנסתם לחשבון, אתחלו את ה-CLI של Google Cloud באמצעות הפקודה הבאה:
  gcloud init
  הערה: אם התקנתם את ה-CLI של gcloud, השתמשו בפקודה gcloud components update כדי לבדוק אם מותקנת הגרסה העדכנית.
הגדרת אזור ותחום כברירת מחדל

REST

כדי להשתמש בסביבת פיתוח מקומית בדוגמאות של API בארכיטקטורת REST שבדף הזה, צריך להשתמש בפרטי הכניסה שאתם נותנים ל-CLI של gcloud.

התקינו את ה-CLI של Google Cloud ואז היכנסו ל-CLI של gcloud באמצעות הזהות המאוחדת שלכם.

מידע נוסף מופיע במאמר אימות לשימוש ב-REST במסמכי האימות של Cloud de Confiance .

התפקידים הנדרשים

כדי לקבל את ההרשאות שנדרשות להצגת הגדרות הרשת של מכונה, צריך לבקש מהאדמין להקצות לכם ב-IAM את התפקיד Compute Instance Admin (v1) (roles/compute.instanceAdmin.v1) או אדמין רשת של Compute ‏ (roles/compute.networkAdmin) בפרויקט. כדי לקרוא הסבר על מתן תפקידים, ראו איך מנהלים את הגישה ברמת הפרויקט, התיקייה והארגון.

זהו תפקיד שמוגדר מראש וכולל את ההרשאות שנדרשות לצפייה בהגדרת הרשת של מכונה. כדי לראות בדיוק אילו הרשאות נדרשות, אפשר להרחיב את הקטע ההרשאות הנדרשות:

ההרשאות הנדרשות

כדי להציג את הגדרות הרשת של מכונה, צריך את ההרשאות הבאות:

הצגת הגדרות הרשת של מכונה: compute.instances.get במכונה
כדי לראות את כתובות ה-IP של מופע: compute.instances.list בפרויקט

יכול להיות שתקבלו את ההרשאות האלה באמצעות תפקידים בהתאמה אישית או תפקידים מוגדרים מראש אחרים.

הצגת כתובות IP

אפשר לראות את כתובות ה-IP הפנימיות והחיצוניות של המכונה. כתובות ה-IP יכולות להיות כתובות IPv4 או IPv6.

המסוף

נכנסים לדף VM instances במסוף Cloud de Confiance .

כניסה לדף VM instances
אופציונלי: משתמשים בתיבה Filter כדי להגביל את מספר המופעים שמוצגים.
אם למכונה יש כתובת IP חיצונית, היא מופיעה בעמודה External IP.

אם העמודה External IP ריקה, למכונה אין כתובת IP חיצונית. אם למופע אין כתובת IP חיצונית, אפשר להקצות כתובת כזו.

דף של מכונות וירטואליות שמציג כתובות IP פנימיות וחיצוניות.

בהתאם לאפשרויות להצגת עמודות, יכול להיות שתראו יותר עמודות או פחות עמודות מאשר בתמונה הקודמת.

gcloud

יש שתי פקודות שאפשר להשתמש בהן כדי לראות את כתובות ה-IP של מכונה:

‫gcloud compute instances list מציג את כל כתובות ה-IP שבהן נעשה שימוש במופע של Compute, בין אם הן סטטיות או זמניות.
‫gcloud compute addresses list מציג את כל כתובות ה-IP השמורות שמוקצות למופע של Compute.

במשימה הזו נראה איך צופים בכתובות IP באמצעות פקודות gcloud compute instances.

כדי לראות את כתובות ה-IP הפנימיות והחיצוניות של המכונות הווירטואליות, משתמשים בפקודה gcloud compute instances list.

gcloud compute instances list

אפשר להוסיף את הפסוקית --filter כדי להגביל את מספר המכונות שמוחזרות על ידי הפקודה, למשל --filter='zone:us-central1-c'.

הפלט אמור להיראות כך:

NAME           ZONE            MACHINE_TYPE    PREEMPTIBLE  INTERNAL_IP                EXTERNAL_IP                     STATUS
webapp1        us-central1-c   c3-highmem-88   true         192.0.2.11                                                 RUNNING
my-instance    us-central1-c   n4-standard-2                192.0.2.126                203.0.113.6                     RUNNING
my-dual-stack  us-central1-a   e2-micro                     192.0.2.54                 203.0.113.7                     RUNNING
                                                                                      2001:db8:2:2:2:2:2:2/96
new-ipv6-only  us-central1-a   n4-standard-2                2001:db8:1:1:1:1:1:1/96                                    RUNNING

אם השדה 'כתובת IP חיצונית' ריק, סימן שלא הוגדרה כתובת IP מהסוג הזה למכונה. אפשר להקצות כתובת IP.

כדי להציג את כתובת ה-IP הפנימית או החיצונית של מופע ספציפי, משתמשים בפקודה gcloud compute instances describe עם הדגל --format כדי לסנן את הפלט.
כתובות פנימיות

כדי להציג את כתובת ה-IP הפנימית של מופע ספציפי, משתמשים באחת מהפקודות הבאות:
- כתובות IPv4:
  gcloud compute instances describe INSTANCE_NAME \ --zone=ZONE \ --format='get(networkInterfaces[0].networkIP)'
  192.0.2.11
- כתובות IPv6:
  gcloud compute instances describe INSTANCE_NAME \ --zone=ZONE \ --format='get(networkInterfaces[0].ipv6Address)'
  2001:db8:2:2:2:2:2:2
כתובות חיצוניות

כדי להציג את כתובת ה-IP החיצונית של מכונה ספציפית, משתמשים באחת מהפקודות הבאות:
- כתובות IPv4:
  gcloud compute instances describe INSTANCE_NAME \ --zone=ZONE \ --format='get(networkInterfaces[0].accessConfigs[0].natIP)'
  203.0.113.6
- כתובות IPv6:
  gcloud compute instances describe INSTANCE_NAME \ --zone=ZONE \ --format='get(networkInterfaces[0].ipv6AccessConfigs[0].externalIpv6)'
  2001:db8:3:3:3:3:3:3
מחליפים את מה שכתוב בשדות הבאים:
- ‫INSTANCE_NAME: השם של המופע שרוצים להציג את כתובת ה-IP הפנימית או כתובת ה-IP החיצונית שלו
- ‫ZONE: השם של האזור שבו נמצאת המכונה
אם הפקודה לא מחזירה כתובת IP, סימן שלא הוגדרה למכונה כתובת IP חיצונית.

REST

שולחים בקשת GET אל ה-method‏ instances.get. אפשר להוסיף לפרמטר $fields של השאילתה את הבקשה כדי להגביל את הפלט רק לשדות שמעניינים אתכם.

 GET https://compute.s3nsapis.fr/compute/v1/projects/PROJECT_NAME/zones/ZONE/instances/INSTANCE_NAME$fields=name,networkInterfaces.networkIP,networkInterfaces.accessConfigs.natIP,networkInterfaces.ipv6AccessConfigs.externalIpv6

מחליפים את מה שכתוב בשדות הבאים:

‫PROJECT_NAME: השם של הפרויקט שמכיל את המכונה
‫ZONE: האזור של המכונה שרוצים לשלוח אליה שאילתה
‫INSTANCE_NAME: השם של משאב המכונה להחזרה

אם לא מוגדרות כתובות IP, השדה הזה לא יופיע בפלט. אם מדובר במכונת חישוב שמשתמשת ברשת עם תמיכה כפולה ב-IPv4 ו-IPv6 עם כתובת IPv6 חיצונית, גוף התשובה ייראה כך:

{
  "name": "my-dual-stack-vm",
  "networkInterfaces": [
    {
      "networkIP": "10.0.0.2",
      "accessConfigs": [
        {
          "natIP": "104.155.21.204"
        }
      ],
      "ipv6AccessConfigs": [
        {
          "externalIpv6": "2600:1900:4010:8b2:0:0:0:0"
        }
      ]
    }
  ]
}

השדות הבאים מכילים את המידע הנדרש:

‫networkIP: כתובת ה-IPv4 הפנימית שהוקצתה
‫natIP: כתובת ה-IPv4 החיצונית שהוקצתה
‫externalIpv6: כתובת ה-IPv6 החיצונית שהוקצתה

Python

from enum import Enum
from typing import List

from google.cloud import compute_v1


def get_instance(project_id: str, zone: str, instance_name: str) -> compute_v1.Instance:
    """
    Get information about a VM instance in the given zone in the specified project.

    Args:
        project_id: project ID or project number of the Cloud project you want to use.
        zone: name of the zone you want to use. For example: “us-west3-b”
        instance_name: name of the VM instance you want to query.
    Returns:
        An Instance object.
    """
    instance_client = compute_v1.InstancesClient()
    instance = instance_client.get(
        project=project_id, zone=zone, instance=instance_name
    )

    return instance


class IPType(Enum):
    INTERNAL = "internal"
    EXTERNAL = "external"
    IP_V6 = "ipv6"


def get_instance_ip_address(
    instance: compute_v1.Instance, ip_type: IPType
) -> List[str]:
    """
    Retrieves the specified type of IP address (ipv6, internal or external) of a specified Compute Engine instance.

    Args:
        instance (compute_v1.Instance): instance to get
        ip_type (IPType): The type of IP address to retrieve (ipv6, internal or external).

    Returns:
        List[str]: Requested type IP addresses of the instance.
    """
    ips = []
    if not instance.network_interfaces:
        return ips
    for interface in instance.network_interfaces:
        if ip_type == IPType.EXTERNAL:
            for config in interface.access_configs:
                if config.type_ == "ONE_TO_ONE_NAT":
                    ips.append(config.nat_i_p)
        elif ip_type == IPType.IP_V6:
            for ipv6_config in getattr(interface, "ipv6_access_configs", []):
                if ipv6_config.type_ == "DIRECT_IPV6":
                    ips.append(ipv6_config.external_ipv6)

        elif ip_type == IPType.INTERNAL:
            # Internal IP is directly available in the network interface
            ips.append(interface.network_i_p)
    return ips

Java


import com.google.cloud.compute.v1.AccessConfig;
import com.google.cloud.compute.v1.AccessConfig.Type;
import com.google.cloud.compute.v1.GetInstanceRequest;
import com.google.cloud.compute.v1.Instance;
import com.google.cloud.compute.v1.InstancesClient;
import com.google.cloud.compute.v1.NetworkInterface;
import java.io.IOException;
import java.util.ArrayList;
import java.util.List;

public class GetVmAddress {

  public static void main(String[] args) throws IOException {
    // TODO(developer): Replace these variables before running the sample.
    // Project ID or project number of the Google Cloud project you want to use.
    String projectId = "your-project-id";
    // Instance ID of the Google Cloud project you want to use.
    String instanceId = "your-instance-id";
    // IPType you want to search.
    IpType ipType = IpType.INTERNAL;

    getVmAddress(projectId, instanceId, ipType);
  }

  // Retrieves the specified type of IP address
  // (ipv6, internal or external) of a specified Compute Engine instance.
  public static List<String> getVmAddress(String projectId, String instanceId, IpType ipType)
          throws IOException {
    List<String> result = new ArrayList<>();
    Instance instance = getInstance(projectId, instanceId);

    for (NetworkInterface networkInterface : instance.getNetworkInterfacesList()) {
      if (ipType == IpType.EXTERNAL) {
        for (AccessConfig accessConfig : networkInterface.getAccessConfigsList()) {
          if (accessConfig.getType().equals(Type.ONE_TO_ONE_NAT.name())) {
            result.add(accessConfig.getNatIP());
          }
        }
      } else if (ipType == IpType.IP_V6) {
        for (AccessConfig accessConfig : networkInterface.getAccessConfigsList()) {
          if (accessConfig.hasExternalIpv6()
                  && accessConfig.getType().equals(Type.DIRECT_IPV6.name())) {
            result.add(accessConfig.getExternalIpv6());
          }
        }
      } else if (ipType == IpType.INTERNAL) {
        result.add(networkInterface.getNetworkIP());
      }
    }

    return result;
  }

  private static Instance getInstance(String projectId, String instanceId) throws IOException {
    // Initialize client that will be used to send requests. This client only needs to be created
    // once, and can be reused for multiple requests.
    try (InstancesClient instancesClient = InstancesClient.create()) {
      GetInstanceRequest request = GetInstanceRequest.newBuilder()
              .setInstance(instanceId)
              .setProject(projectId)
              .setZone("us-central1-b")
              .build();
      return instancesClient.get(request);
    }
  }

  public enum IpType {
    INTERNAL("internal"),
    EXTERNAL("external"),
    IP_V6("ipv6");

    private final String type;

    IpType(String type) {
      this.type = type;
    }

    public String getType() {
      return type;
    }
  }
}

הצגת ממשקי רשת של מכונה

לכל מכונת חישוב יש לפחות ממשק רשת וירטואלי אחד (vNIC), ולכל ממשק רשת יש תת-רשת ייחודית ברשת VPC. אפשר להשתמש בשיטות הבאות כדי לראות את ממשקי הרשת המוגדרים, ממשקי רשת דינמיים (NIC) ומאפיינים של ממשקי הרשת של מכונה.

המסוף

נכנסים לדף VM instances במסוף Cloud de Confiance .

כניסה לדף VM instances
אופציונלי: משתמשים בתיבה Filter כדי להגביל את מספר המופעים שמוצגים.
לוחצים על שם המכונה שרוצים לבדוק.

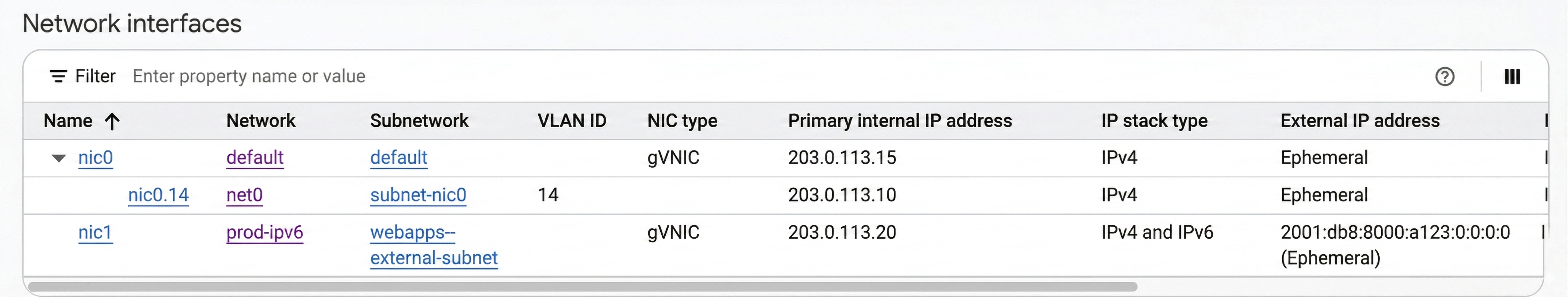

בקטע Networking, מתחת לNetwork interfaces, מופיעים הפרטים הבאים:
- שמות של ממשקי רשת (NIC) של המופע, לדוגמה nic0 או nic0.14
- רשת ה-VPC ותת-הרשת שמשויכות לכל כרטיס רשת
- מזהה VLAN ל-NIC דינמי
- סוג ממשק הרשת
- כתובת IP פנימית וכתובת IP חיצונית ראשית
- סוג סטאק IP
אפשר ללחוץ על שם כרטיס הרשת כדי לפתוח את הדף Network interface details (פרטי כרטיס הרשת). בדף הזה אפשר לראות את חומות האש והנתיבים שבהם משתמש כרטיס ה-NIC, וגם לבצע בדיקת קישוריות לכרטיס ה-NIC.

gcloud

כדי להציג את ממשקי הרשת (NIC) של מכונת Compute, משתמשים בפקודה gcloud compute instances describe. אפשר להוסיף לפקודה את האפשרות --format כדי להגביל את המידע שמוחזר לשדות ספציפיים ולשנות את אופן ההצגה שלו. לדוגמה:

gcloud compute instances describe INSTANCE_NAME --zone=ZONE \
    --format="flattened(name,networkInterfaces[].name, networkInterfaces[].network.basename(), networkInterfaces[].stackType, networkInterfaces[].nicType)"

מחליפים את מה שכתוב בשדות הבאים:

‫INSTANCE_NAME: השם של המכונה שרוצים להציג
‫ZONE: האזור של המכונה שרוצים להציג

הפלט אמור להיראות כך:

name:                           test-instance
networkInterfaces[0].name:      nic0
networkInterfaces[0].network:   default
networkInterfaces[0].nicType:   GVNIC
networkInterfaces[0].stackType: IPV4_ONLY
networkInterfaces[1].name:      nic1
networkInterfaces[1].network:   prod-ipv6
networkInterfaces[1].nicType:   GVNIC
networkInterfaces[1].stackType: IPV4_IPV6
networkInterfaces[1].name:      nic1.2
networkInterfaces[1].network:   alt-ipv6-net
networkInterfaces[1].nicType:   GVNIC
networkInterfaces[1].stackType: IPV4_IPV6
networkInterfaces[1].parentNicName: nic1

REST

יוצרים בקשת GET אל ה-method‏ instances.get. אפשר להוסיף פרמטר של מחרוזת שאילתה $fields לבקשה כדי להגביל את הפלט רק לנכס networkInterfaces.

לפני שמשתמשים בנתוני הבקשה, צריך להחליף את הנתונים הבאים:

‫PROJECT_ID: מזהה הפרויקט שמכיל את המכונה
‫ZONE: האזור של המכונה
‫INSTANCE_NAME: השם של המכונה

ה-method של ה-HTTP וכתובת ה-URL:

GET https://compute.s3nsapis.fr/compute/v1/projects/PROJECT_NAME/zones/ZONE/instances/INSTANCE_NAME?$fields=networkInterfaces

כדי לשלוח את הבקשה צריך להרחיב אחת מהאפשרויות הבאות:

‫Curl (Linux,‏ macOS או Cloud Shell)

הערה: הפקודה הבאה מבוססת על ההנחה שנכנסתם ל-CLI של gcloud באמצעות חשבון המשתמש שלכם, על ידי הרצת gcloud init או gcloud auth login, או באמצעות Cloud Shell שמחבר אתכם אוטומטית ל-CLI של gcloud. כדי לבדוק איזה חשבון פעיל, אפשר להריץ את הפקודה gcloud auth list.

מריצים את הפקודה הבאה:

curl -X GET \
     -H "Authorization: Bearer $(gcloud auth print-access-token)" \
     "https://compute.s3nsapis.fr/compute/v1/projects/PROJECT_NAME/zones/ZONE/instances/INSTANCE_NAME?$fields=networkInterfaces"

‎PowerShell (Windows)

הערה: הפקודה הבאה מבוססת על ההנחה שנכנסתם ל-CLI של gcloud באמצעות חשבון המשתמש שלכם, על ידי הרצת gcloud init או gcloud auth login. כדי לבדוק איזה חשבון פעיל, אפשר להריץ את הפקודה gcloud auth list.

מריצים את הפקודה הבאה:

$cred = gcloud auth print-access-token
$headers = @{ "Authorization" = "Bearer $cred" }

Invoke-WebRequest `
    -Method GET `
    -Headers $headers `
    -Uri "https://compute.s3nsapis.fr/compute/v1/projects/PROJECT_NAME/zones/ZONE/instances/INSTANCE_NAME?$fields=networkInterfaces" | Select-Object -Expand Content

אתם אמורים לקבל תגובת JSON שדומה לזו:

{
  "networkInterfaces": [
  {
    "kind": "compute#networkInterface",
    "network": "https://www.s3nsapis.fr/compute/v1/projects/my-project/global/networks/network-name-1",
    "subnetwork": "https://www.s3nsapis.fr/compute/v1/projects/my-project/regions/us-central1/subnetworks/subnet-name-1",
    "networkIP": "10.128.0.15",
    "name": "nic0",
    "accessConfigs": [
      {
        "kind": "compute#accessConfig",
        "type": "ONE_TO_ONE_NAT",
        "name": "External NAT",
        "networkTier": "PREMIUM"
      }
    ],
    "fingerprint": "mBy9xvkWA9M=",
    "stackType": "IPV4_ONLY",
    "nicType": "GVNIC"
  },
  {
    "kind": "compute#networkInterface",
    "network": "https://www.s3nsapis.fr/compute/v1/projects/my-project/global/networks/network-name-2",
    "subnetwork": "https://www.s3nsapis.fr/compute/v1/projects/my-project/regions/us-central1/subnetworks/subnet-name-2",
    "networkIP": "10.0.20.2",
    "name": "nic1",
    "accessConfigs": [
      {
        "kind": "compute#accessConfig",
        "type": "ONE_TO_ONE_NAT",
        "name": "External NAT",
        "networkTier": "PREMIUM"
      }
    ],
    "ipv6AccessConfigs": [
      {
        "kind": "compute#accessConfig",
        "type": "DIRECT_IPV6",
        "name": "external-ipv6",
        "externalIpv6": "2600:1900:4000:8447:0:0:0:0",
        "externalIpv6PrefixLength": 96,
        "publicPtrDomainName": "",
        "networkTier": "PREMIUM"
      }
    ],
    "fingerprint": "rx6hfNA94f4=",
    "stackType": "IPV4_IPV6",
    "ipv6AccessType": "EXTERNAL",
    "nicType": "GVNIC",
    "parentNicName": "nic1"
  },
  {
    "kind": "compute#networkInterface",
    "network": "https://www.s3nsapis.fr/compute/v1/projects/my-project/global/networks/network-name-3",
    "subnetwork": "https://www.s3nsapis.fr/compute/v1/projects/my-project/regions/us-central1/subnetworks/subnet-name-3",
    "networkIP": "10.0.26.2",
    "name": "nic1.1",
    "accessConfigs": [
      {
        "kind": "compute#accessConfig",
        "type": "ONE_TO_ONE_NAT",
        "name": "External NAT",
        "networkTier": "PREMIUM"
      }
    ],
    "ipv6AccessConfigs": [
      {
        "kind": "compute#accessConfig",
        "type": "DIRECT_IPV6",
        "name": "external-ipv6",
        "externalIpv6": "2600:1900:4000:8450:0:0:0:0",
        "externalIpv6PrefixLength": 96,
        "publicPtrDomainName": "",
        "networkTier": "PREMIUM"
      }
    ],
    "fingerprint": "rx6hfNA94f4=",
    "stackType": "IPV4_IPV6",
    "ipv6AccessType": "EXTERNAL",
    "nicType": "GVNIC",
    "parentNicName": "nic1"
  }
  ]
}

הצגת כל מופעי המחשוב ברשת

אפשר להשתמש באחת מהשיטות הבאות כדי לראות את כל המכונות הווירטואליות ברשת מסוימת.

המסוף

נכנסים לדף VPC networks במסוף Cloud de Confiance .

מעבר לרשתות VPC
אופציונלי: משתמשים בתיבה Filter כדי להגביל את מספר הרשתות שמוצגות.
לוחצים על שם הרשת שרוצים לראות את רשימת המכונות הווירטואליות שלה.
בוחרים בכרטיסייה Instances כדי לראות את המכונות ברשת הזו.

gcloud

כדי לראות את מכונות ה-Compute שמשתמשות ברשת ספציפית, משתמשים בפקודה gcloud compute instances list.

אפשר להשתמש בדגל --filter כדי להציג רק את המופעים שמשתמשים ברשת ספציפית. אפשר גם להשתמש בדגל --format כדי להגביל את התוצאות ולעצב אותן, למשל:

gcloud compute instances list \
    --filter 'networkInterfaces[].network:NETWORK_NAME' \
    --format="table(name:sort=1,machineType.basename(),zone.basename(),networkInterfaces[].subnetwork)"

הפלט אמור להיראות כך:

NAME: c2-tier1-multinic
MACHINE_TYPE: c2-standard-30
ZONE: us-central1-c
SUBNETWORK: ['https://www.s3nsapis.fr/compute/v1/projects/my-project/regions/us-central1/subnetworks/default', 'https://www.s3nsapis.fr/compute/v1/projects/my-project/regions/us-central1/subnetworks/webapps-external-subnet']

NAME: c3-with-lssd
MACHINE_TYPE: c3-standard-4-lssd
ZONE: us-central1-a
SUBNETWORK: ['https://www.s3nsapis.fr/compute/v1/projects/my-project/regions/us-central1/subnetworks/default']

NAME: example-instance3
MACHINE_TYPE: n2-custom-2-163840-ext
ZONE: us-central1-b
SUBNETWORK: ['https://www.s3nsapis.fr/compute/v1/projects/my-project/regions/us-central1/subnetworks/default']

NAME: n4-test-windows
MACHINE_TYPE: n4-standard-2
ZONE: us-central1-c
SUBNETWORK: ['https://www.s3nsapis.fr/compute/v1/projects/my-project/regions/us-central1/subnetworks/default']

קביעה אם רשת Tier_1 מופעלת

כדי לבדוק אם הביצועים של הרשת ברמה 1 לכל מכונה וירטואלית מופעלים במכונה, אפשר להשתמש באחת מהשיטות הבאות.

המסוף

נכנסים לדף VM instances במסוף Cloud de Confiance .

כניסה לדף VM instances
אופציונלי: משתמשים בתיבה Filter כדי להגביל את מספר המופעים שמוצגים.
לוחצים על שם המכונה שרוצים לבדוק.
בקטע Networking (רשת), בודקים את הערך של Total egress bandwidth tier (רמת רוחב הפס הכוללת של התעבורה היוצאת):
- ‫TIER_1: מופעלת רשת Tier_1.
- ‫-: Tier_1 networking is not enabled.

gcloud

כדי להציג את ההגדרה networkPerformanceConfig של מכונה, משתמשים בפקודה gcloud compute instances describe. אפשר להוסיף לפקודה את האפשרות --format כדי להגביל את המידע שמוחזר לשדות ספציפיים ולשנות את אופן ההצגה שלו. לדוגמה:

gcloud compute instances describe INSTANCE_NAME \
    --zone=ZONE \
    --format="text(name, networkPerformanceConfig)"

אם לא הוגדרה רשת Tier_1 עבור המופע, השדה networkPerformanceConfig לא ייכלל בפלט. אם הופעלה רשת Tier_1 עבור מופע, הפלט דומה לזה:

name:                                              c2-tier1-multinic
networkPerformanceConfig.totalEgressBandwidthTier: TIER_1

REST

יוצרים בקשת GET אל ה-method‏ instances.get. אם מוסיפים את הפרמטר $fields של השאילתה לבקשה, אפשר להגביל את הפלט רק לשדות name, networkPerformanceConfig ו-nicType.

GET https://compute.s3nsapis.fr/compute/v1/projects/PROJECT_NAME/zones/ZONE/instances/INSTANCE_NAME?$fields=name,networkPerformanceConfig,networkInterfaces.nicType

מחליפים את מה שכתוב בשדות הבאים:

‫PROJECT_NAME: השם של הפרויקט שמכיל את המכונה
‫ZONE: האזור של המכונה שרוצים לשלוח אליה שאילתה
‫INSTANCE_NAME: השם של משאב המכונה להחזרה

אם לא הוגדרה רשת Tier_1 עבור המופע, השדה networkPerformanceConfig לא ייכלל בפלט. אם הופעלה רשת Tier_1 עבור מופע, הפלט דומה לזה:

{
  "name": "c2-tier1-multinic",
  "networkInterfaces": [
    {
      "nicType": "GVNIC"
    },
    {
      "nicType": "GVNIC"
    }
  ],
  "networkPerformanceConfig": {
    "totalEgressBandwidthTier": "TIER_1"
  }
}

המאמרים הבאים

מידע על מושגים שקשורים לממשק רשת ולכתובת IP ב-Compute Engine זמין במאמר סקירה כללית על רשתות למכונות וירטואליות
יצירת מכונות וירטואליות עם כמה ממשקי רשת
הוספת כרטיסי רשת דינמיים למופע
השוואה לשוק של רוחב פס גבוה יותר ברשת למכונות וירטואליות
אופטימיזציה של זמן האחזור באפליקציות באמצעות איזון עומסים

הצגת הגדרות הרשת של מכונה

לפני שמתחילים

המסוף

gcloud

REST

התפקידים הנדרשים

ההרשאות הנדרשות

הצגת כתובות IP

המסוף

gcloud

כתובות פנימיות

כתובות חיצוניות

REST

Python

Java

הצגת ממשקי רשת של מכונה

המסוף

gcloud

REST

‫Curl (Linux,‏ macOS או Cloud Shell)

‎PowerShell (Windows)

הצגת כל מופעי המחשוב ברשת

המסוף

gcloud

קביעה אם רשת Tier_1 מופעלת

המסוף

gcloud

REST

המאמרים הבאים
