שימוש בהתאמה אוטומטית לעומס (autoscaling) באפליקציות שניתנות להתאמה לעומס

ארכיטקטורה של אפליקציות

האפליקציה כוללת את הרכיבים הבאים של Compute Engine:

• כלל חומת אש: חומת אש Cloud de Confiance שמאפשרת תעבורה או מונעת אותה מהמכונות.
• תבנית של הגדרות מכונה: תבנית שמשמשת ליצירת כל מופע של מכונה וירטואלית בקבוצת מופעי מכונה מנוהלים.
• קבוצת מופעי מכונה מנוהלים (MIG) אזורית: קבוצה של מופעי מכונה וירטואלית שמריצים את אותה אפליקציה בכמה אזורים.

הפעלת אפליקציית האינטרנט

במדריך הזה נעשה שימוש באפליקציית אינטרנט שמאוחסנת ב-GitHub. אם אתם רוצים לקבל מידע נוסף על האופן שבו האפליקציה הוטמעה, תוכלו לעיין במאגר GoogleCloudPlatform/python-docs-samples ב-GitHub.

מפעילים את אפליקציית האינטרנט בכל מכונה וירטואלית בקבוצת מופעי מכונה מנוהלים (MIG) על ידי הוספת סקריפט לטעינה בזמן ההפעלה בתבנית של הגדרות מכונה. כדי לאפשר תעבורת HTTP לאפליקציית האינטרנט, יוצרים כלל חומת אש.

יצירת כלל לחומת האש

יוצרים כלל חומת אש שמאפשר תעבורת נתוני HTTP לאפליקציית האינטרנט:

1. נכנסים לדף Firewalls במסוף Cloud de Confiance .

   לדף Firewalls

2. לוחצים על יצירת כלל לחומת האש.

3. בשדה Name (שם), מזינים default-allow-http.

4. מגדירים את Network לערך default.

5. מגדירים את היעדים לערך Specified target tags.

6. בקטע Target Tags (תגי יעד), מזינים http-server.

7. מגדירים את מסנן מקור לערך IPv4 ranges.

8. בקטע Source IPv4 ranges (טווחי IPv4 של המקור), מזינים 0.0.0.0/0

   כדי לאפשר גישה לכל כתובות ה-IP.

9. בקטע Protocols and ports (פרוטוקולים ויציאות), בוחרים באפשרות Specified protocols and ports (פרוטוקולים ויציאות שצוינו). לאחר מכן בוחרים באפשרות TCP ומזינים 80 כדי לאפשר גישה לתעבורת HTTP.

10. לוחצים על יצירה.

יצירת תבנית של הגדרות מכונה

יוצרים תבנית של הגדרות מכונה שמפעילה את אפליקציית האינטרנט של ההדגמה בזמן ההפעלה:

1. נכנסים לדף Instance templates במסוף Cloud de Confiance .

   כניסה לדף Instance templates

2. לוחצים על Create instance template.

3. בשדה Name (שם), מזינים autoscaling-web-app-template.

4. בקטע Machine configuration, מגדירים את סוג המכונה לערך e2-standard-2.

5. בקטע Firewall, מסמנים את תיבת הסימון Allow HTTP traffic. התיוג הזה מחיל את תג הרשת http-server על כל מופע שנוצר מהתבנית הזו.

6. מרחיבים את הקטע אפשרויות מתקדמות כדי לראות את ההגדרות המתקדמות.

7. מרחיבים את הקטע ניהול.

8. בקטע Automation, מזינים את סקריפט לטעינה בזמן ההפעלה הבא:

   sudo apt update && sudo apt -y install git gunicorn3 python3-pip
   git clone https://github.com/GoogleCloudPlatform/python-docs-samples.git
   cd python-docs-samples/compute/managed-instances/demo
   sudo pip3 install -r requirements.txt
   sudo gunicorn3 --bind 0.0.0.0:80 app:app --daemon


   הסקריפט הזה גורם לכל מכונה וירטואלית להריץ את אפליקציית האינטרנט במהלך ההפעלה.

9. לוחצים על יצירה.

יצירת קבוצות של מופעי מכונה מנוהלים

כדי להתחיל להריץ את אפליקציית האינטרנט, יוצרים קבוצת מופעים אזורית:

1. נכנסים לדף Instance groups במסוף Cloud de Confiance .

   כניסה לדף Instance groups

2. לוחצים על יצירת קבוצת מופעים כדי ליצור קבוצת מופעים חדשה.

3. בוחרים באפשרות New managed instance group (stateless) (קבוצת מופעי מכונה מנוהלים חדשה (בלי שמירת מצב)).

4. בשדה Name (שם), מזינים autoscaling-web-app-group.

5. בשדה תבנית של הגדרות מכונה, בוחרים באפשרות autoscaling-web-app-template.

6. בקטע מיקום, בוחרים באפשרות מספר אזורים.

7. בשדה Region, בוחרים us-central1.

8. בשדה Zones, בוחרים את האזורים הבאים מהרשימה הנפתחת:

   • us-central1-b
   • us-central1-c
   • us-central1-f

9. מגדירים את התכונה 'התאמה אוטומטית לעומס' לקבוצת המופעים:

   1. בקטע מצב התאמה אוטומטית לעומס, בוחרים באפשרות מופעל: הוספה והסרה של מכונות לקבוצה.

   2. מגדירים את המספר המינימלי של מופעים ל-3.

   3. מגדירים את מספר המופעים המקסימלי ל-6.

   4. מגדירים את Initialization period ל-120 שניות.

   5. בקטע Autoscaling Metrics (מדדי שינוי גודל אוטומטי), בוחרים באפשרות CPU utilization (ניצול CPU) בתור סוג המדד. מידע נוסף על מדדים של התאמה אוטומטית לעומס זמין במאמר בנושא מדיניות של התאמה אוטומטית לעומס.

   6. מגדירים את Target CPU utilization (יעד השימוש במעבד) ל-60.

   7. לוחצים על סיום.

10. בקטע Autohealing, בוחרים באפשרות No health check מהתפריט הנפתח Health check.

11. לוחצים על יצירה. תועברו לדף Instance groups.

12. כדי לוודא שהמכונות הווירטואליות פועלות:

    1. בדף Instance groups במסוף Cloud de Confiance , לוחצים על autoscaling-web-app-group כדי לראות את המופעים בקבוצה.

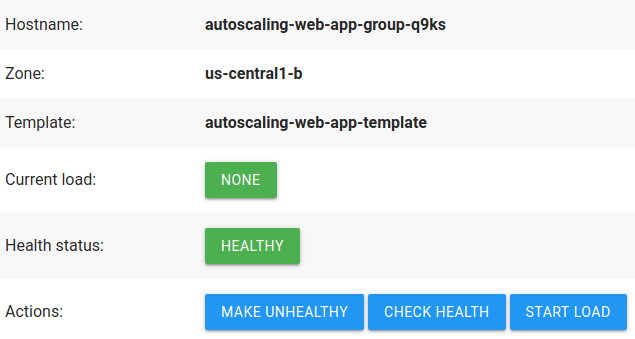

    2. בקטע כתובת IP חיצונית, לוחצים על כתובת IP כדי להתחבר לאותה מכונה. כרטיסייה חדשה בדפדפן תיפתח ותציג את אפליקציית האינטרנט של ההדגמה:



       בסיום, סוגרים את כרטיסיית הדפדפן של אפליקציית האינטרנט להדגמה.

מעקב אחר התאמה אוטומטית לעומס

למידע נוסף על התנהגויות של התאמה אוטומטית לעומס, אפשר לעיין במאמר הסבר על החלטות של התאמה אוטומטית לעומס.

מעקב אחרי התאמה אוטומטית לעומס

קבוצת המופעים שיצרתם משתמשת במדיניות של התאמה אוטומטית לעומס שמבוססת על שימוש במעבד (CPU). המשמעות היא שהכלי לשינוי גודל הקבוצה באופן אוטומטי מגדיל או מקטין את הקבוצה לפי הצורך כדי לשמור על ניצול המעבד (CPU) ברמת היעד של 60%.

כדי לעקוב אחרי הגודל והשימוש במעבד של קבוצת המכונות, משתמשים בתרשימים של התאמה אוטומטית לעומס במסוף Cloud de Confiance :

1. בדף Instance groups של קבוצת המופעיםautoscaling-web-app-group, לוחצים על הכרטיסייה Monitoring.
2. אפשר לעקוב אחרי שינוי הגודל האוטומטי של הקבוצה בתרשים גודל הקבוצה. בתרשים מוצגות מכונות, שמייצגות את מספר מכונות ה-VM בקבוצה לאורך זמן.

3. אופציונלי: כדי לעקוב אחרי הקיבולת של הגידול האוטומטי לעומת הניצול, אפשר לעיין בתרשים Autoscaler utilization (CPU). בתרשים מוצגים הניצול, שהוא ניצול המעבד הכולל של המכונות הווירטואליות בקבוצה, והקיבולת, שהיא ניצול המעבד המצטבר של הקבוצה (ניצול המעבד כפול מספר המכונות הווירטואליות).

   התאמה אוטומטית לעומס מנסה להשוות בין הקיבולת לבין הניצול על ידי שינוי מספר המכונות, כשזה אפשרי.

צריך להשאיר את החלון הזה פתוח.

סימולציה של סילומיות אופקית (scale out)

הרחבת הקיבולת מתרחשת כשממוצע ניצול המעבד (CPU) של קבוצת המופעים גבוה משמעותית מערך היעד. במהלך הרחבת הקיבולת, הכלי לשינוי גודל קבוצת המכונות באופן אוטומטי מגדיל בהדרגה את הגודל של קבוצת המכונות עד שהשימוש ביחידת העיבוד המרכזית (CPU) יורד לערך היעד של השימוש ביחידת העיבוד המרכזית, או עד שהגודל של קבוצת המכונות יהיה שווה למספר המקסימלי של המכונות, שהוגדר כ-6.

כדי להפעיל את הגידול בקיבולת, מגדילים את ניצול המעבד של המופעים:

1. במסוף Cloud de Confiance , פותחים את Cloud Shell.

   פתיחת Cloud Shell

   ‫Cloud Shell ייפתח בחלק התחתון של Cloud de Confiance המסוף. הסשן יופעל תוך כמה שניות.

2. יוצרים משתנה bash מקומי למזהה הפרויקט:

   export PROJECT_ID=[PROJECT_ID]


   כאשר PROJECT_ID הוא מזהה הפרויקט של הפרויקט הנוכחי, שמוצג בכל שורה חדשה ב-Cloud Shell:

   user@cloudshell:~ ([PROJECT_ID])$


3. מריצים את סקריפט ה-Bash הבא. הסקריפט הזה גורם לעומס מוגבר על המופעים של אפליקציית האינטרנט להדגמה, וכתוצאה מכך לניצול מוגבר של המעבד. אחרי כמה דקות, ניצול המעבד יעבור את ערך היעד, וההתאמה האוטומטית לעומס תגדיל את גודל קבוצת המופעים.

   export MACHINES=$(gcloud --project=$PROJECT_ID compute instances list --format="csv(name,networkInterfaces[0].accessConfigs[0].natIP)" | grep "autoscaling-web-app-group")
   for i in $MACHINES;
   do
     NAME=$(echo "$i" | cut -f1 -d,)
     IP=$(echo "$i" | cut -f2 -d,)
     echo "Simulating high load for instance $NAME"
     curl -q -s "http://$IP/startLoad" >/dev/null --retry 2
   done


4. פותחים את הכרטיסייה Monitoring במסוף Cloud de Confiance .

   אחרי כמה דקות, בכרטיסייה Monitoring מוצג שהערך של Utilization של ה-CPU עלה, מה שמפעיל את ההתאמה האוטומטית של קנה המידה כדי להגדיל את Capacity על ידי הגדלת מספר Instances.

   יכול להיות שתבחינו גם ב-6 מקרים שמופיעים עכשיו בכרטיסייה סקירה כללית.

משאירים את שני החלונות פתוחים.

סימולציה של צמצום

הקטנת הקיבולת מתרחשת כשהשימוש הממוצע במעבד של קבוצת המופעים נמוך משמעותית מערך היעד. במהלך הקטנת קבוצת המכונות, מנגנון שינוי הגודל האוטומטי מקטין בהדרגה את גודל קבוצת המכונות עד שהשימוש ביחידת העיבוד המרכזית (CPU) עולה לשיעור השימוש ביחידת העיבוד המרכזית שמוגדר כיעד, או עד שגודל קבוצת המכונות שווה למספר המינימלי של מכונות, שהוגדר כ-3.

כדי להפעיל את תהליך ההקטנה, צריך להקטין את ניצול המעבד של המופעים:

1. מריצים את סקריפט ה-Bash הבא. הסקריפט הזה גורם לעומס מופחת במופעים של אפליקציית האינטרנט להדגמה, וכך מצטמצם השימוש ביחידת העיבוד המרכזית (CPU). אחרי כמה דקות, ניצול המעבד יירד מתחת לערך היעד, והקנה מידה האוטומטי יקטין את גודל קבוצת המופעים.

   export MACHINES=$(gcloud --project=$PROJECT_ID compute instances list --format="csv(name,networkInterfaces[0].accessConfigs[0].natIP)" | grep "autoscaling-web-app-group")
   for i in $MACHINES;
   do
     NAME=$(echo "$i" | cut -f1 -d,)
     IP=$(echo "$i" | cut -f2 -d,)
     echo "Simulating low load for instance $NAME"
     curl -q -s "http://$IP/stopLoad" >/dev/null --retry 2
   done


2. פותחים את הכרטיסייה Monitoring במסוף Cloud de Confiance .

   אחרי כמה דקות, בכרטיסייה Monitoring מוצג שהערך של Utilization (ניצול) של יחידת העיבוד המרכזית (CPU) ירד. אחרי תקופת הייצוב, שבה המערכת מוודאת שהעומס נמוך באופן עקבי, ההתאמה האוטומטית לעומס מקטינה את הקיבולת על ידי הקטנת מספר המכונות.

   יכול להיות שתשימו לב שרק 3 מקרים מופיעים בכרטיסייה סקירה כללית.

בסיום, סוגרים את שני החלונות.
